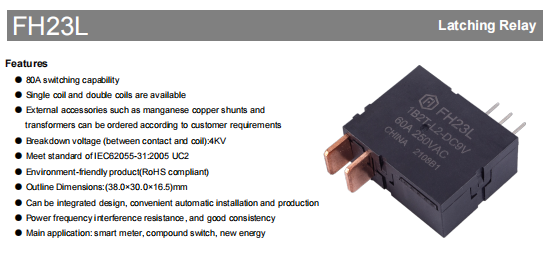

The FH23L to wysoka wydajność elektryczny przekaźnik zatrzaskowy przeznaczone do inteligentnych liczników, przełączników złożonych i nowych zastosowań energetycznych. Dzięki dużej zdolności przełączania wynoszącej 80 A i doskonałym parametrom elektrycznym, FH23L utrzymuje stabilną pracę w trudnych warunkach i spełnia wymagania normy IEC62055-31:2005 UC2.

Podstawowe zalety

Energooszczędność: Konstrukcja z retencją magnetyczną wymaga energii elektrycznej tylko w stanie przełączania, co znacznie zmniejsza zużycie energii

Ultra obciążenie: maksymalny prąd przełączania 80 A, zdolność przełączania 15 000 VA, spełnia wysokie zapotrzebowanie mocy

Długotrwałe: trwałość mechaniczna do 100 000 cykli, trwałość elektryczna 5000 cykli (standard UC2)

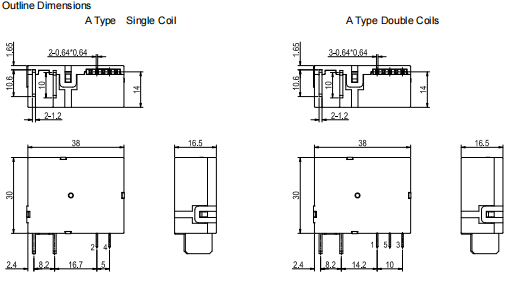

Kompaktowa konstrukcja: Kompaktowe wymiary 38,0 x 30,0 x 16,5 mm, łatwe do zautomatyzowania Instalacja

Zgodność środowiskowa: zgodny z RoHS, produkt ekologiczny

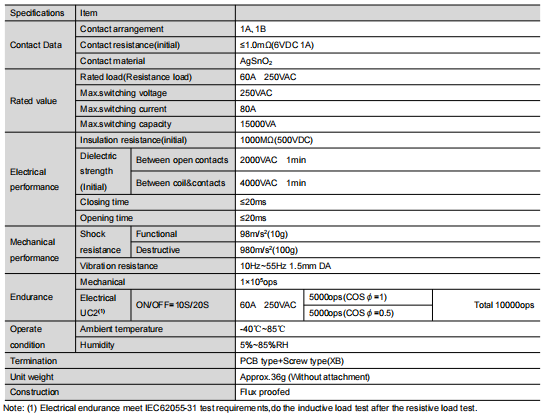

Najważniejsze parametry techniczne

Charakterystyka elektryczna

Rezystancja styku: ≤1,0 mΩ (wartość początkowa)

Rezystancja izolacji: 1000MΩ (500VDC)

Wytrzymałość na napięcie: 2000VAC (1 minuta)

Czas przełączania: ≤20ms (zamknij/rozłącz)

Adaptacja środowiskowa

Temperatura pracy: -40 ℃ ~ 85 ℃ Szeroki zakres temperatur

Zakres wilgotności: 5% ~ 85% wilgotności względnej

Odporność na wibracje: 10 Hz ~ 55 Hz, amplituda 1,5 mm

Odporność na uderzenia: funkcjonalna 98 m/s² (10 g), niszcząca 980 m/s² (100 g)

Wszechstronne konfiguracje

FH23L zapewnia elastyczne opcje konfiguracji spełniające potrzeby różnych aplikacji:

Opcje typu cewki

Wersja z pojedynczą cewką: oszczędność miejsca, uproszczenie okablowania

Wersja z podwójną cewką: niezależna kontrola otwierania i zamykania, bardziej niezawodne działanie Niezawodność

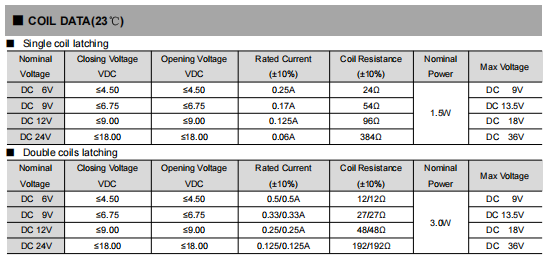

Specyfikacja napięcia

Obsługuje różne napięcia prądu stałego: 6 V/9 V/12 V/24 V, każda specyfikacja napięcia zapewnia szczegółowe parametry napięcia blokowania/zwalniania

Opcjonalne akcesoria

Akcesoria zewnętrzne takie jak boczniki manganowo-miedziane i transformatory dostępne są zgodnie z wymaganiami klientów

Typowe scenariusze zastosowań

Inteligentny system pomiarowy: precyzyjna kontrola, niskie zużycie energii

Nowy sprzęt energetyczny: falowniki fotowoltaiczne, system sterowania elektrownią wiatrową

Kompozytowe urządzenie przełączające: wysoka niezawodność Przełączanie obwodów

System inteligentnego domu: montaż na szynie DIN, oszczędność miejsca

Zalecenia dotyczące instalacji i użytkowania

Zalecane napięcie jazdy wynosi 1 ~ 1,5 razy napięcie znamionowe

Szerokość impulsu ≥50ms, unikać długotrwałego zasilania (ponad 1 minutę)

W przypadku zacisków obciążenia zaleca się lutowanie punktowe, należy unikać lutowania rozpływowego lub lutowania na fali

Przed użyciem sprawdź stan przekaźników i w razie potrzeby zresetuj

Dostosowana usługa

FH23L umożliwia spersonalizowaną personalizację, w tym materiał styków, typ montażu PCB, konfigurację cewek itp. Nasz zespół inżynierów może zapewnić profesjonalne wsparcie techniczne i rozwiązania.

Skontaktuj się z nami już dziś, aby uzyskać optymalną konfigurację elektrycznych przekaźników zatrzaskowych FH23L, zapewniając niezawodne rozwiązania przełączające dla Twojego inteligentnego licznika i nowych projektów energetycznych!

Przekaźnik zatrzaskowy FH23L zapewnia wysoką wydajność przełączania przy obciążeniu 80 A i mocy znamionowej 15 000 VA, charakteryzując się energooszczędną pracą (zero mocy w stanie ustalonym) i dłuższą żywotnością (100 000 operacji mechanicznych). Jego kompaktowa konstrukcja o wymiarach 38 × 30 × 16,5 mm wytrzymuje ekstremalne temperatury (-40 ℃ do 85 ℃), dzięki czemu idealnie nadaje się do inteligentnych liczników, systemów energii odnawialnej i automatyki przemysłowej. Dostępny w konfiguracjach z jedną lub dwiema cewkami (6–24 V prądu stałego) z niestandardowymi opcjami akcesoriów, ten przekaźnik zgodny z RoHS i posiadający certyfikat ISO zapewnia niezawodną kontrolę mocy.
