Opanowanie wykrywania i ochrony prądu: głębokie zanurzenie się w przekładniku prądowym i transformatorze czujnika prądu

W nowoczesnych systemach elektrycznych – od inteligentnych domów po automatykę przemysłową i energię odnawialną – dokładny pomiar prądu i niezawodna ochrona nie podlegają negocjacjom. Niedocenionymi bohaterami stojącymi za tymi funkcjami są precyzyjne urządzenia, takie jak Transformator prądu i jego wyspecjalizowane odmiany. Zrozumienie ich odrębnych ról pomaga inżynierom i specjalistom ds. zaopatrzenia podejmować świadome decyzje, które zwiększają bezpieczeństwo, wydajność i trwałość systemu.

1. Podstawowe pojęcia: definiowanie podstawowych komponentów

Choć często używane zamiennie, Transformator prądu (CT), Transformator czujnika prądu , Transformator pomiarowy prądu , i Przekaźnik zabezpieczający CT służyć wyjątkowym celom. Standard Transformator prądu obniża wysokie prądy pierwotne do bezpiecznego, mierzalnego poziomu. The Transformator czujnika prądu integruje kondycjonowanie sygnału dla bezpośredniego interfejsu mikrokontrolera. The Transformator pomiarowy prądu stawia na wysoką dokładność w szerokim zakresie rozliczeń i monitorowania. Wreszcie, Przekaźnik zabezpieczający CT został zaprojektowany tak, aby pozostawał liniowy w warunkach awarii, zapewniając prawidłowe działanie przekaźników ochronnych.

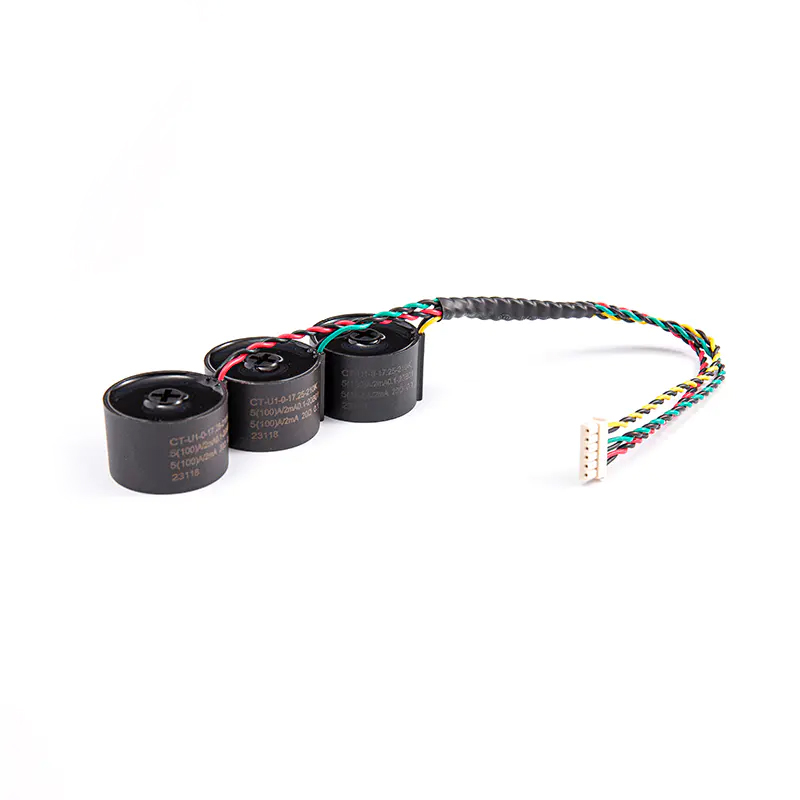

• Transformator prądu (CT): Czujnik ogólnego przeznaczenia, izolowany galwanicznie.
• Transformator czujnika prądu: Wbudowana elektronika dla sygnałów wzmocnionych/wyjściowych.

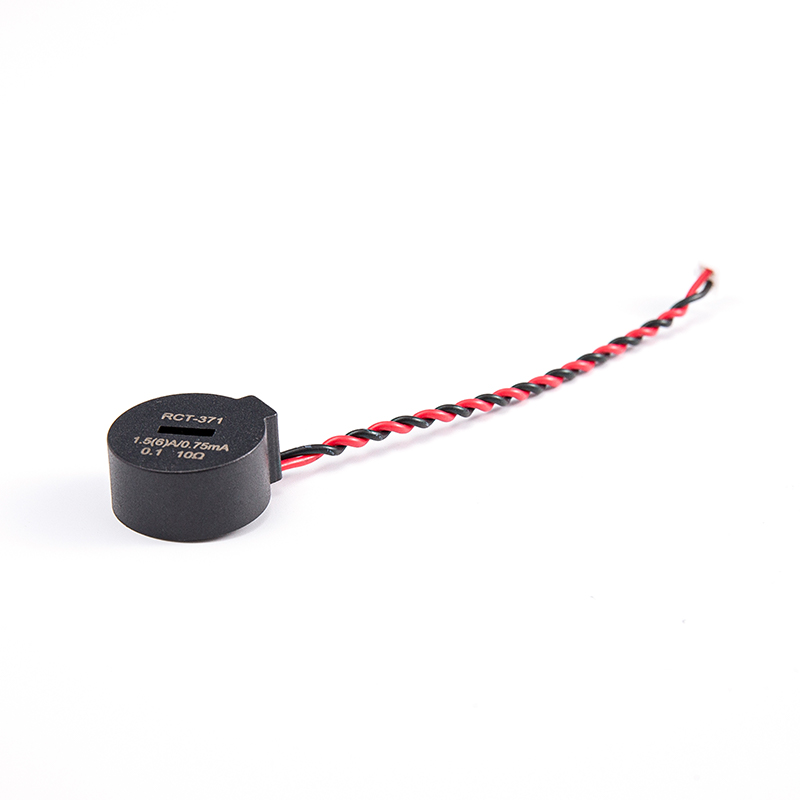

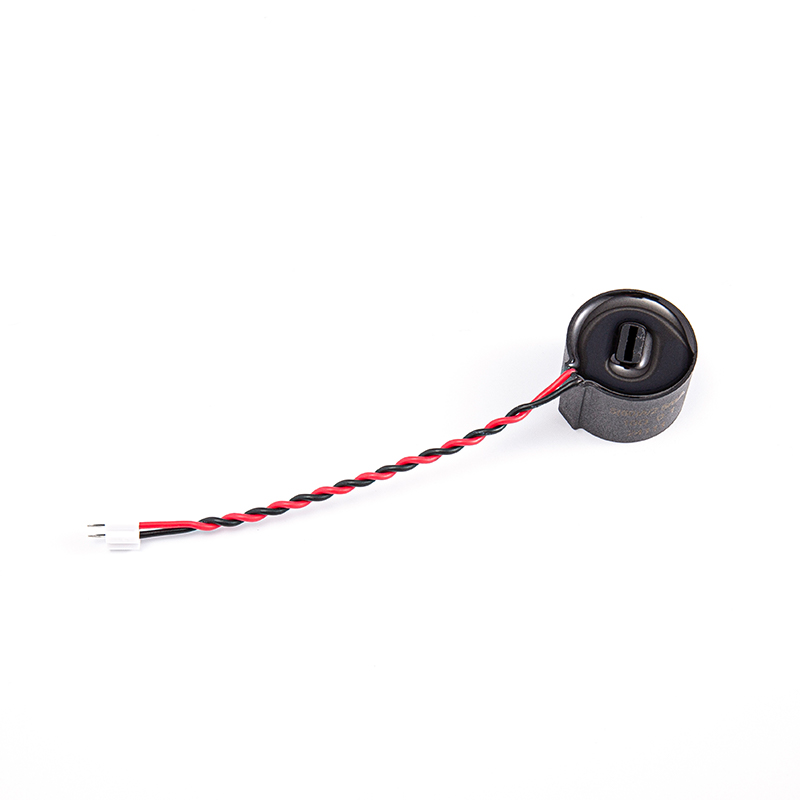

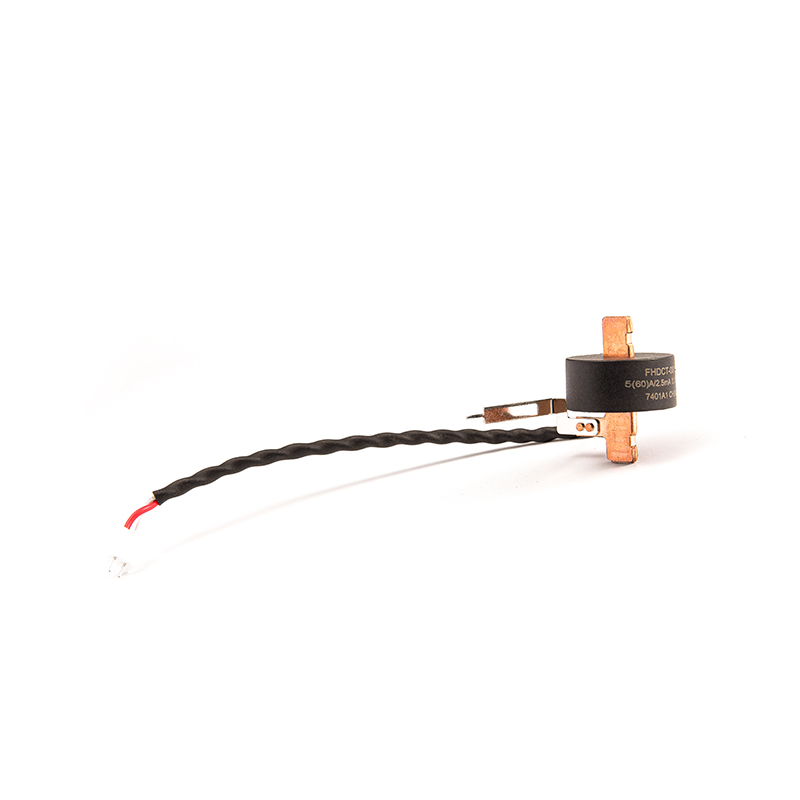

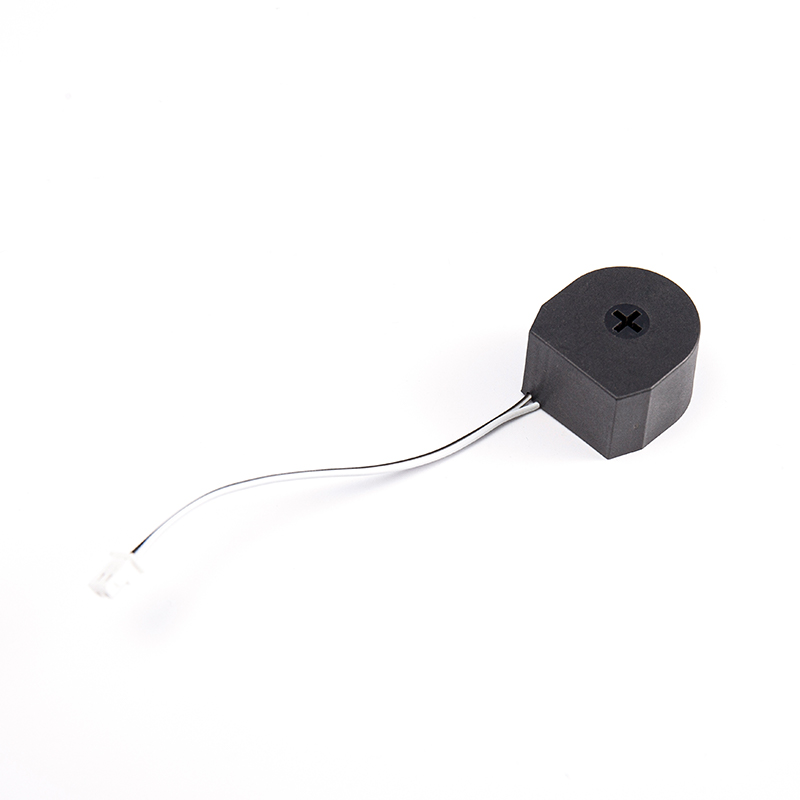

• Transformator pomiarowy prądu: Wysoka dokładność (klasa 0,5, 0,2) do pomiaru przychodowego.
• Przekaźnik zabezpieczający CT: Punkt przegięcia o wysokim nasyceniu, do wykrywania zwarć.

2. Kryteria wyboru: Dopasowanie odpowiedniego przekładnika prądowego do Twojego zastosowania

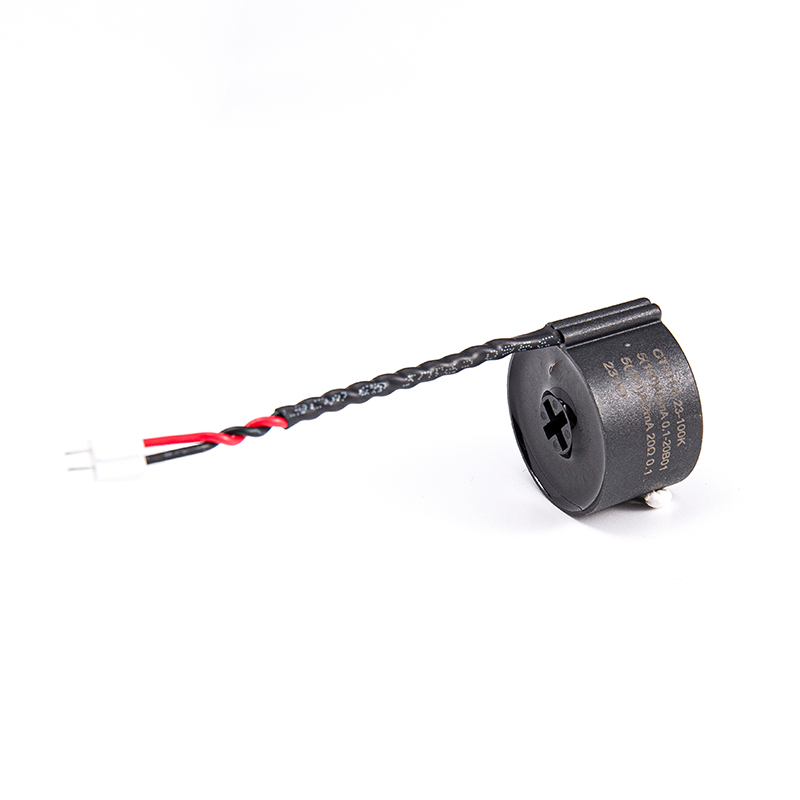

Wybór pomiędzy A Transformator prądu i a Przekaźnik zabezpieczający CT zależy od priorytetu systemu: wierności pomiarów lub odporności na błędy. W przypadku systemów zarządzania energią: a Transformator pomiarowy prądu z dokładnością 0,5% jest idealny. I odwrotnie, w przypadku przekaźników zabezpieczających silnik lub paneli ochronnych sieci: a Przekaźnik zabezpieczający CT z klasą dokładności 5P10 lub 5P20 jest obowiązkowe, aby uniknąć nasycenia rdzenia podczas przepięć.

2.1 Przegląd porównawczy: przekładniki prądowe pomiarowe i zabezpieczające

Poniższa tabela przedstawia krytyczne różnice przy wyborze standardu Transformator pomiarowy prądu i a Przekaźnik zabezpieczający CT dla Twojego następnego projektu.

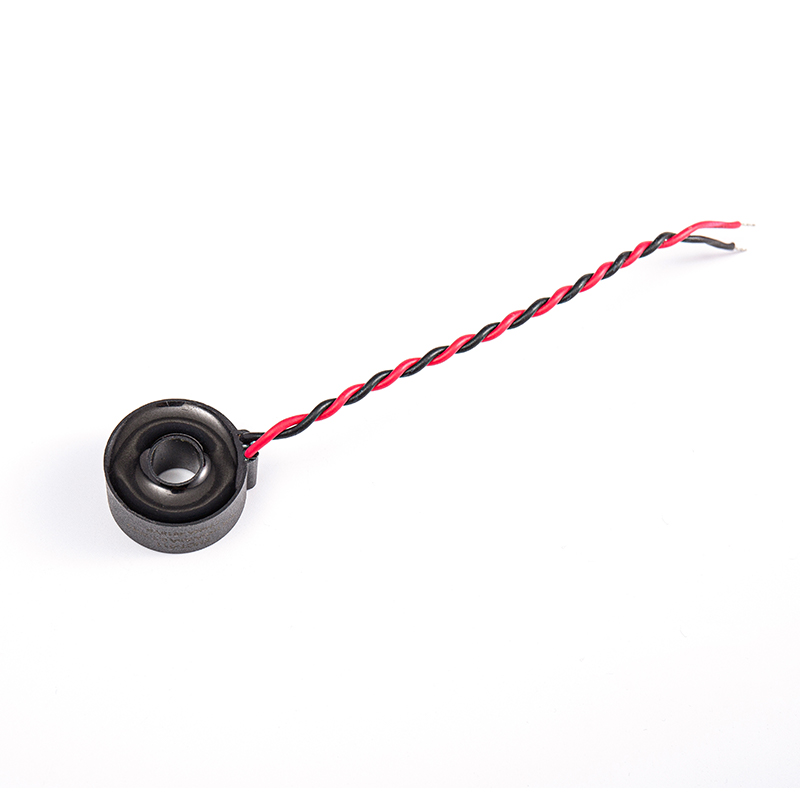

3. Głębokie nurkowanie techniczne: Transformator czujnika prądu dla Nowoczesnej Elektroniki

Wraz z rozprzestrzenianiem się Internetu Rzeczy i inteligentnych urządzeń, Transformator czujnika prądu ewoluował poza zwykłą cewkę. Nowoczesne warianty integrują rezystory obciążające, wzmacniacze, a nawet interfejsy analogowo-cyfrowe. Ta konstrukcja „gotowa na czujnik” zmniejsza złożoność BOM dla inteligentnych liczników, ładowarek pojazdów elektrycznych i sterowników przemysłowych.

• Typy wyjść: Wyjście napięciowe (0-3,3 V, 0-5 V) lub zasilane z pętli 4-20 mA.
• Pasmo przenoszenia: zoptymalizowane dla 50/60 Hz, ale dostępne są typy szerokopasmowe do 1 kHz.
• Kluczowe parametry do sprawdzenia: Błąd kąta fazowego (krytyczny dla korekcji współczynnika mocy) i napięcie izolacji (zwykle 3-5 kV).
• Wskazówka dotycząca integracji: wybierz Transformator czujnika prądu z wbudowanym ekranowaniem chroniącym przed zewnętrznymi polami magnetycznymi w środowiskach o dużym zagęszczeniu falowników.

4. Koncentracja na aplikacji: Przekaźnik zabezpieczający CT w Nowej Energii i Kontroli Przemysłowej

W systemach fotowoltaicznych i słupach ładujących zwarcia łukowe i przetężenia doziemne wymagają odporności Przekaźnik zabezpieczający CT . W przeciwieństwie do standardowych przekładników prądowych, urządzenia te zachowują liniowość do 30-krotności prądu znamionowego, zapewniając, że przekaźniki zabezpieczeniowe otrzymują dokładne sygnały podczas zwarć. W przypadku centrów sterowania silnikami (MCC) parowanie a Przekaźnik zabezpieczający CT z przekaźnikami termicznymi zapobiega niepotrzebnemu wyłączaniu, zapewniając jednocześnie bezpieczną pracę.

• Skrzynki przyłączeniowe PV: Do monitorowania prądu w pasmach oraz wykrywania prądu różnicowego czułego na prąd stały należy używać przekładników prądowych klasy 5P10.
• Stosy ładowania: Dwurdzeniowe przekładniki prądowe (pomiar uzwojeń ochronnych w jednym rdzeniu) oszczędzają miejsce i redukują koszty.

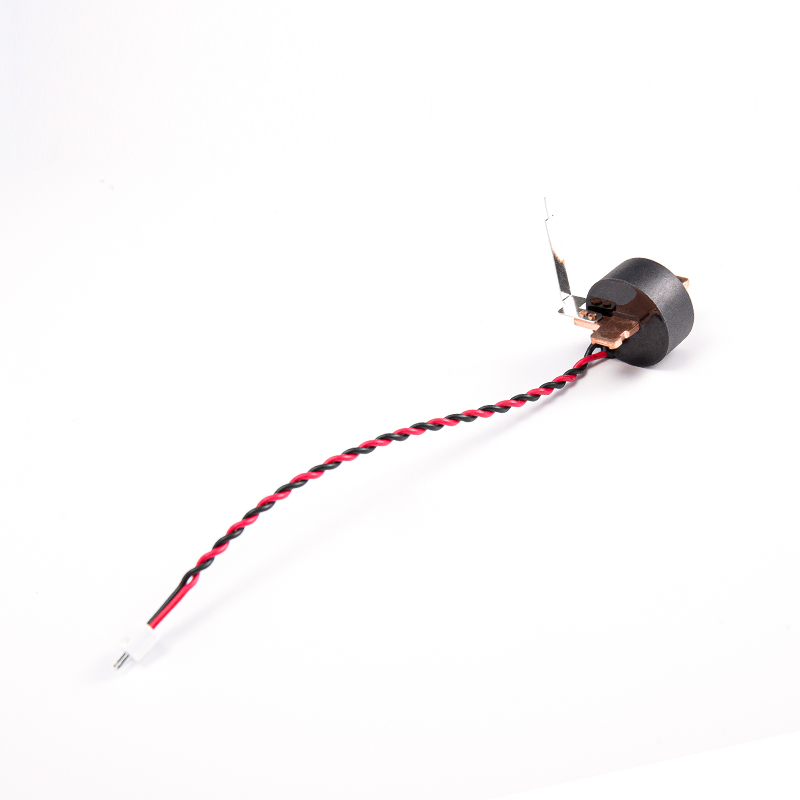

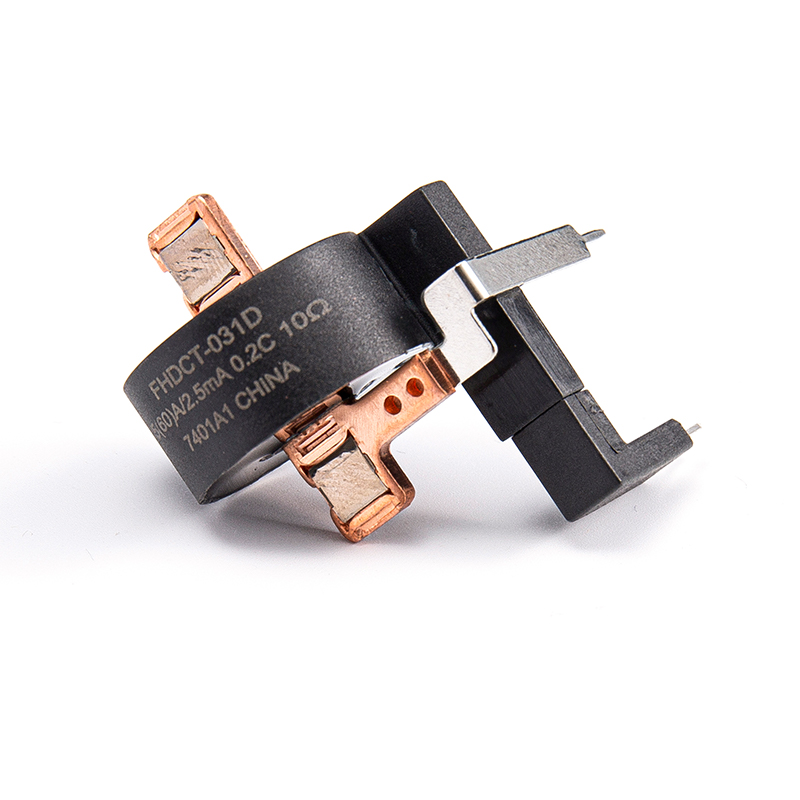

• Inteligentne liczniki: Wymagaj przekładnik pomiarowy prądu z klasą 0,2S do pomiaru dwukierunkowego (eksport/import energii słonecznej).

5. Instalacja i najlepsze praktyki: unikanie typowych pułapek CT

Nawet wysokiej jakości Transformator prądu nie powiedzie się, jeśli zostanie nieprawidłowo zainstalowany. Zawsze przestrzegaj zasad dotyczących obwodu wtórnego otwartego: nigdy nie pozostawiaj otwartego przekładnika prądowego podczas przepływu prądu pierwotnego – może wystąpić niebezpieczne wysokie napięcie. Dla Przekaźnik zabezpieczający CT instalacji należy sprawdzić, czy napięcie w punkcie kolanowym (Vk) wynosi co najmniej 2-krotność maksymalnego napięcia przekaźnika w warunkach usterki. Aby zapewnić bezpieczne rozłączenie, należy zastosować bloki zwierające.

• Polaryzacja: Oznacz P1/P2 (pierwotny) i S1/S2 (wtórny). Odwrócona polaryzacja powoduje nieprawidłowe odczyty mocy.
• Dopasowanie obciążenia: Przekroczenie oceny VA a Transformator pomiarowy prądu zwiększa błąd współczynnika o 0,5%-2%.
• Długość kabla: W przypadku przewodów wtórnych > 10 metrów zwiększ przekrój drutu, aby utrzymać rezystancję pętli < 25% obciążenia znamionowego.

Często zadawane pytania: Twoje najważniejsze pytania dotyczące przekładników prądowych, przekładników prądowych i czujników pomiarowych

1. Jaka jest różnica między a Transformator pomiarowy prądu i a Przekaźnik zabezpieczający CT ?

A Transformator pomiarowy prądu jest zoptymalizowany pod kątem wysokiej dokładności (0,2–1,0%) przy normalnych prądach roboczych, zwykle do 120% znamionowego prądu pierwotnego. Wykorzystuje rdzenie o niższym nasyceniu i nadaje się do pomiaru energii i monitorowania mocy. Dla kontrastu, A Przekaźnik zabezpieczający CT został zaprojektowany w celu utrzymania liniowości w warunkach zwarcia (do 20–30x prądu znamionowego) z klasami dokładności takimi jak 5P10 lub 10P20. Jego rdzeń ma wyższy punkt przegięcia, co zapewnia prawidłowe działanie przekaźników bez zniekształceń. Użycie przekładnika prądowego do zabezpieczenia może prowadzić do nasycenia rdzenia i braku działania przekaźnika podczas zwarć.

2. Jak wybrać właściwy Transformator czujnika prądu dla projektu mikrokontrolera (np. Arduino lub STM32)?

Aby uzyskać bezpośredni interfejs mikrokontrolera, wybierz a Transformator czujnika prądu z wbudowanym kondycjonowaniem sygnału. Poszukaj modeli wyjścia napięciowego (0-3,3 V lub 0-5 V), które odpowiadają Twojemu referencyjnemu przetwornikowi ADC. Kluczowe parametry: współczynnik zwojów (np. 1000:1), czułość wyjściowa (mV/A) i błąd fazowy (<1°). Alternatywnie wybierz standardowy przekładnik prądowy plus zewnętrzny rezystor obciążający i obwód wzmacniacza operacyjnego. Aby uzyskać precyzję, użyj przekładnika prądowego z wbudowanym obciążeniem precyzyjnym i wzmacniaczem wyjściowym typu „rail-to-rail”. Wiele projektów obejmuje również przesunięcie prądu stałego (np. 2,5 V dla dwubiegunowego wykrywania prądu).

3. Dlaczego mój Transformator prądu odczytać zero lub niski prąd po instalacji?

Typowe przyczyny to: (1) Otwarty obwód wtórny — nigdy nie pozostawiaj obwodu wtórnego nieobciążonego; zawsze umieszczaj rezystor obciążający lub blok zwierający. (2) Nieprawidłowe zaciśnięcie rdzenia — przekładniki prądowe z dzielonym rdzeniem muszą całkowicie się zamknąć; brud lub niewspółosiowość zmniejszają sprzęganie. (3) Niewłaściwa polaryzacja przewodów — zamień przewody S1/S2. (4) Niewystarczający prąd pierwotny — przekładniki prądowe mają minimalny prąd rozruchowy (zwykle 0,5–1% wartości znamionowej). (5) Zbyt duże obciążenie wtórne — zmniejszyć długość kabla lub zwiększyć przekrój drutu. Przed przystąpieniem do rozwiązywania problemów z przekładnikiem prądowym użyj miernika przypinanego, aby sprawdzić, czy istnieje prąd pierwotny.

4. Czy a Przekaźnik zabezpieczający CT być używany do pomiaru energii?

Technicznie tak, ale nie jest to zalecane. A Przekaźnik zabezpieczający CT poświęca liniowość niskoprądową na rzecz wysokiej odporności na uszkodzenia. Przy prądach poniżej 5-10% wartości znamionowej jego błąd może przekroczyć 2-3%, co czyni go nieodpowiednim do dokładnego rozliczania energii lub analizy mocy. Do celów pomiarowych należy zawsze używać dedykowanego Transformator pomiarowy prądu (Klasa 0,5 lub 0,2). I odwrotnie, w obwodach zabezpieczających nigdy nie należy stosować przekładnika prądowego – będzie on nasycał się podczas zwarcia, powodując awarię przekaźników zabezpieczeniowych.

5. Jakich certyfikatów powinienem szukać przy pozyskiwaniu a Transformator prądu na rynki światowe?

Ze względu na bezpieczeństwo i zgodność wymagane są normy UL 2808 (USA/Kanada), IEC 61869-2 (międzynarodowa norma dla przekładników prądowych) i TUV (Europa). W celu zapewnienia zgodności z wymogami ochrony środowiska wymagane są deklaracje RoHS i REACH. W zastosowaniach związanych z ładowaniem PV i EV należy szukać norm UL 1741 lub IEC 62053 w zakresie przekładników prądowych. Dla Przekaźnik zabezpieczający CT , sprawdź klasy IEC 61869-2 (np. 5P10) i opcjonalnie VDE 0414. Renomowani producenci dostarczają również certyfikaty kalibracji ISO 17025. Zawsze żądaj raportów z testów dotyczących błędu przekładni, przesunięcia fazowego i napięcia punktu kolanowego.
