Dlaczego przerwanie łuku prądu stałego jest głównym wyzwaniem projektowym w nowych przekaźnikach energii
Inżynierowie Fanhar Electronics regularnie zadają to pytanie projektantom falowników i ładowarek: dlaczego stiardowego przekaźnika AC nie można po prostu zastosować przy równoważnym napięciu znamionowym prądu stałego? Odpowiedź leży w fizyce łuku. W obwodach prądu przemiennego prąd przechodzi przez zero dwa razy na cykl, co w naturalny sposób gaśnie łuk między stykami podczas przełączania. Obwody prądu stałego nie mają takiego przejścia przez zero — gdy łuk utworzy się pomiędzy stykami otwierającymi, będzie się on utrzymywał tak długo, jak napięcie na szczelinie przekroczy próg wygaszenia łuku.

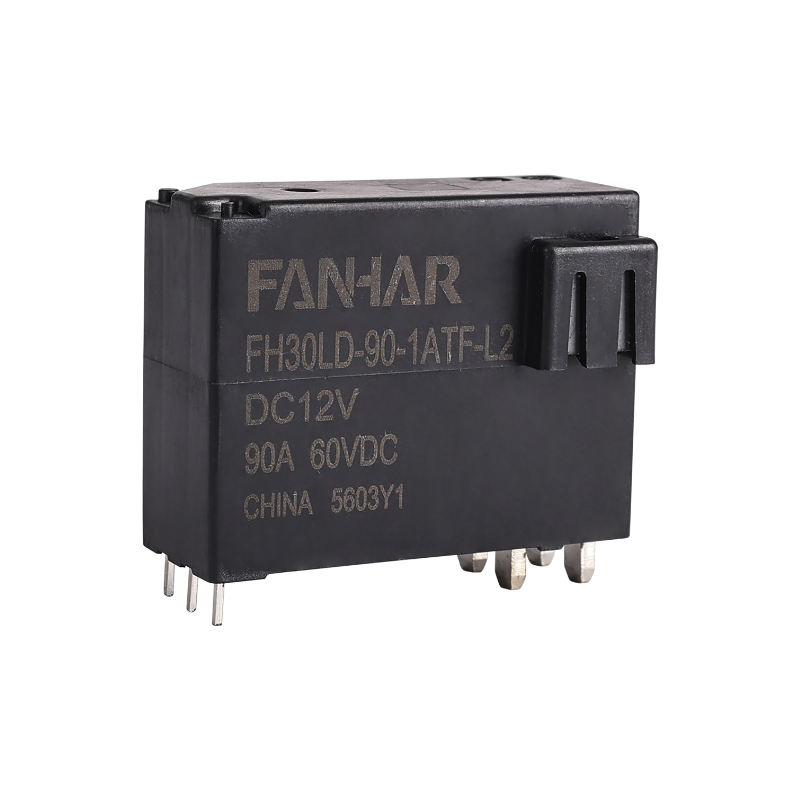

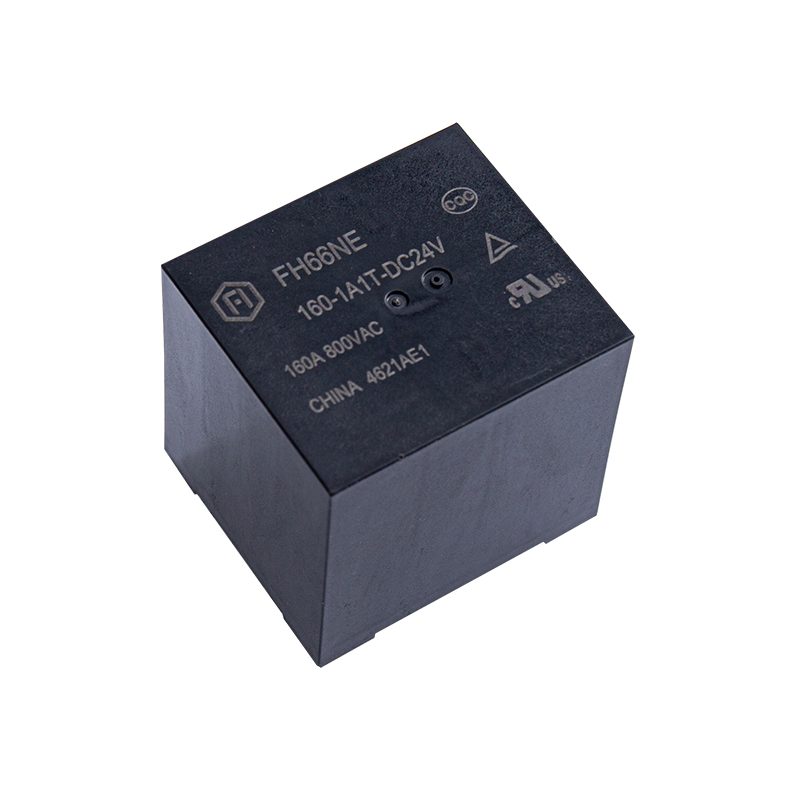

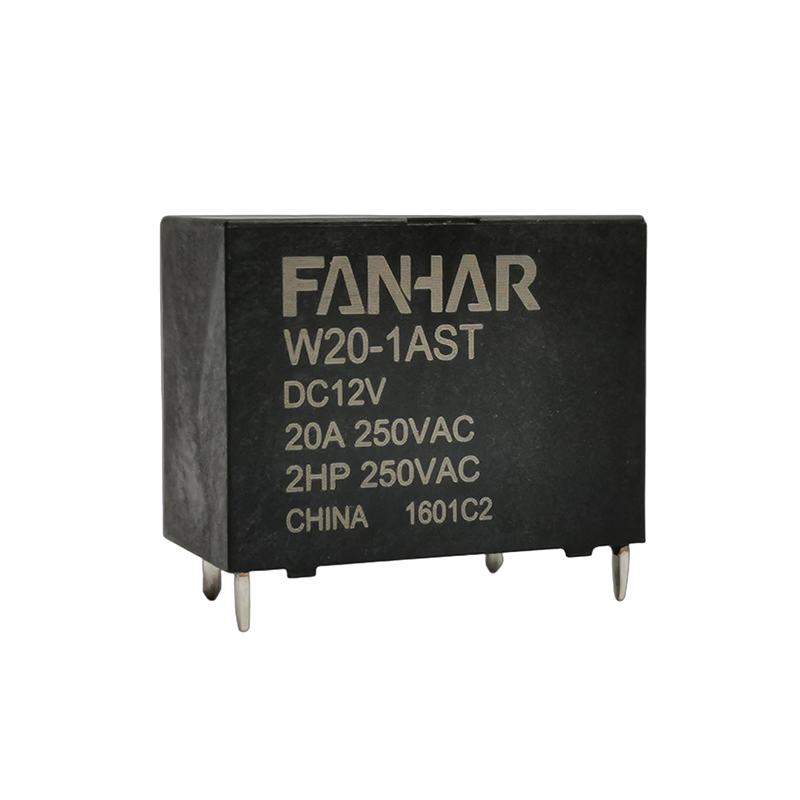

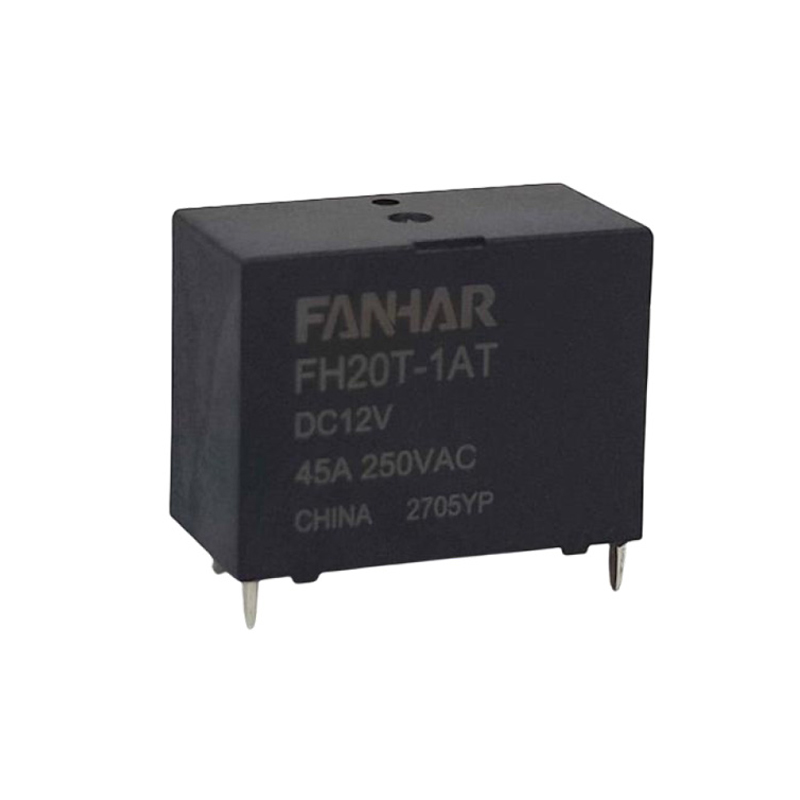

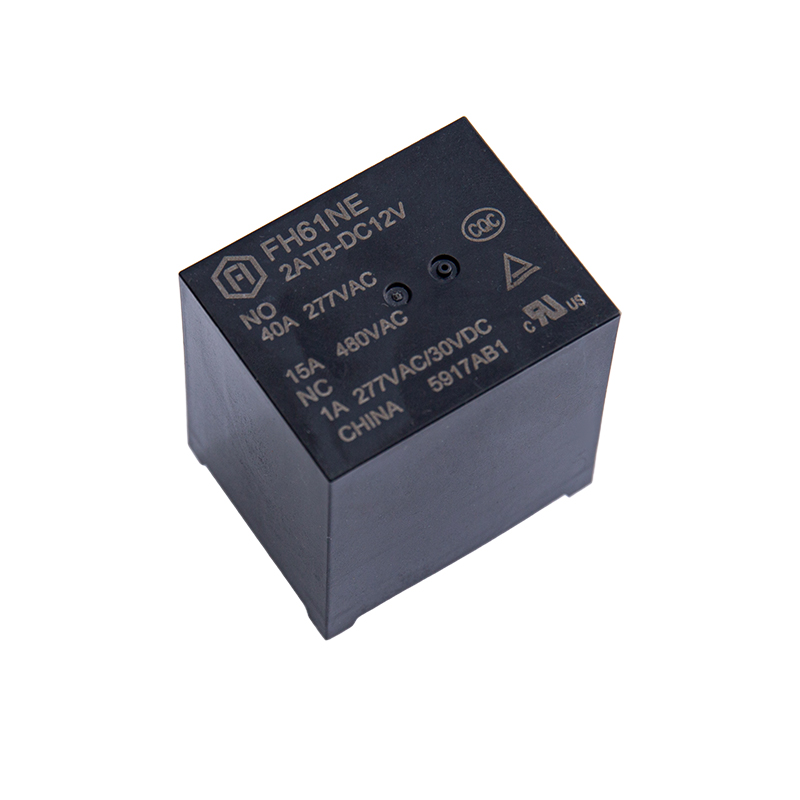

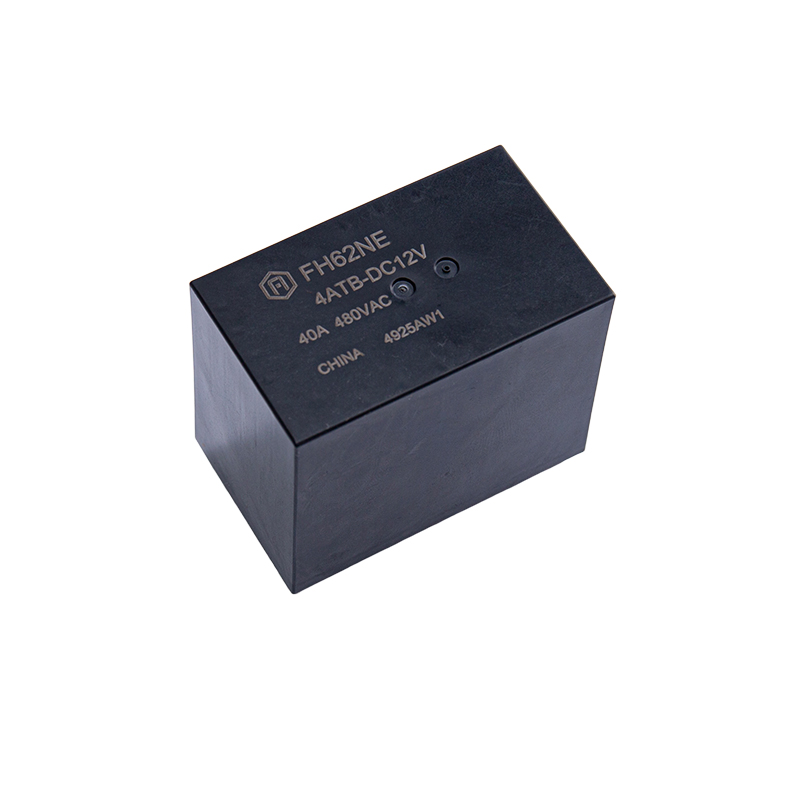

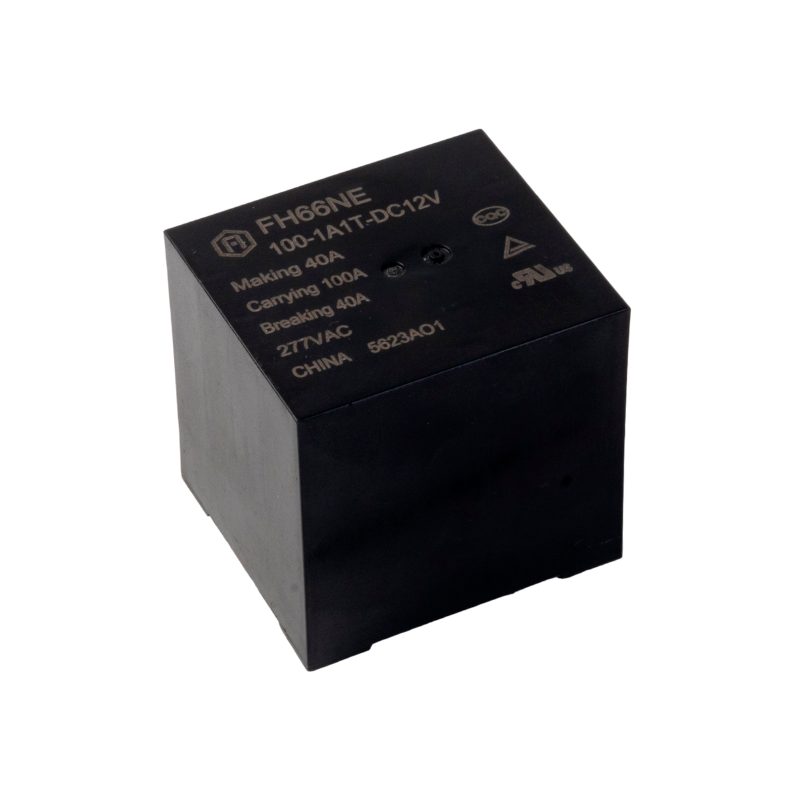

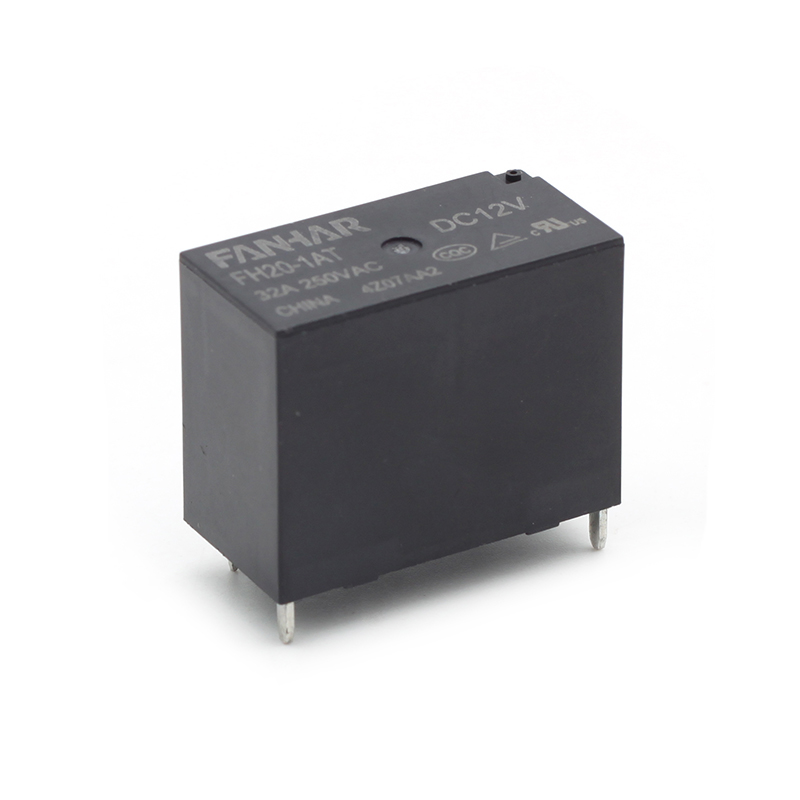

Nowe przekaźniki energetyczne przeznaczone do zasilania prądem stałym wysokiego napięcia, rozwiązują ten problem poprzez kombinację środków projektowych: poszerzone szczeliny kontaktowe do wymuszenia rozciągania i schładzania łuku, magnetyczne cewki wydmuchowe, które odchylają łuk do ceramicznych komór łukowych, oraz materiały stykowe wybrane pod kątem niskiej erozji w przypadku długotrwałego łuku elektrycznego. Bez tych funkcji przekaźnik przełączający napięcie 600–1000 VDC może nie przerwać pracy w wymaganym czasie, co prowadzi do zespawania styków lub wewnętrznego zwęglania, co pogarsza izolację.
Polaryzacja podłączenia prądu stałego również ma znaczenie. Wiele szczelnych konstrukcji przekaźników jest przystosowanych do przełączania prądu stałego tylko w określonej orientacji polaryzacji względem magnesu wydmuchującego łuk. Odwrócenie polaryzacji może zmniejszyć efektywną siłę gaszenia łuku o 30–50%, radykalnie skracając żywotność styków. Zawsze sprawdź wymagania dotyczące polaryzacji w arkuszu danych przekaźnika przed sfinalizowaniem układu płytki drukowanej lub listwy zaciskowej.
Strategie zarządzania temperaturą dla przekaźników w szczelnych obudowach inwerterów fotowoltaicznych
Falowniki stringowe i mikroinwertery są zwykle instalowane na zewnątrz, w miejscu bezpośrednio nasłonecznionym, gdzie temperatura wewnątrz obudowy może sięgać 70–85°C, nawet gdy temperatura otoczenia wynosi zaledwie 40°C. Dla Przekaźniki fotowoltaiczne and Przekaźniki energii słonecznej zamontowane wewnątrz tych obudów, zarządzanie temperaturą nie jest kwestią drugorzędną — ma bezpośredni wpływ zarówno na pojemność styków, jak i na trwałość cewki.
Rezystancja cewki wzrasta wraz z temperaturą (około 0,4% na °C dla uzwojeń miedzianych ), co oznacza, że przekaźnik zaprojektowany do wciągania przy 80% napięcia znamionowego w temperaturze pokojowej może nie działać niezawodnie w podwyższonych temperaturach, jeśli napięcie cewki znajduje się w dolnej części zakresu zasilania. Inżynierowie powinni sprawdzić margines napięcia wciągania w pełnym zakresie temperatur roboczych, a nie tylko w temperaturze otoczenia.
Po stronie stykowej krzywe obniżania wartości znamionowych prądu ciągłego publikowane w arkuszach danych przekaźników zazwyczaj zakładają konwekcję w swobodnym powietrzu. W szczelnych obudowach o słabym przepływie powietrza rzeczywiste obniżenie wartości znamionowych może być o 15–25% większe niż opublikowana krzywa. Jeśli pozwala na to miejsce na płytce, wybór przekaźnika o jedną klasę prądową wyższą niż obliczony maksymalny prąd obciążenia zapewnia znaczny zapas ciepła bez znaczącego wpływu na koszty.
Wymagania dotyczące wytrzymałości mechanicznej infrastruktury ładowania pojazdów elektrycznych
Komercyjne stacje ładowania pojazdów elektrycznych charakteryzują się cyklami przełączania znacznie przekraczającymi cykle występujące w większości przemysłowych zastosowań kontrolnych. Zajęta stacja szybkiego ładowania prądem stałym może zostać zakończona 40–80 sesji ładowania dziennie , z których każdy wymaga wielu operacji podłączania i odłączania przekaźników w celu wykrywania pojazdu, sekwencjonowania wstępnego ładowania i sterowania stycznikiem głównym. W ciągu dziesięcioletniego okresu użytkowania można wykonać od 150 000 do 300 000 operacji mechanicznych na samych głównych przekaźnikach przełączających.
Przekaźniki ładowania pojazdów elektrycznych przeznaczone do tego zadania muszą spełniać zarówno wytrzymałość mechaniczną (praca bez obciążenia), jak i wytrzymałość elektryczną (praca przy znamionowym prądzie obciążenia i napięciu). Te dwie liczby nie są równoważne — wytrzymałość elektryczna przy pełnym obciążeniu prądem stałym wynosi zazwyczaj jedną dziesiątą lub mniej wytrzymałości mechanicznej. Określanie wyłącznie wytrzymałości mechanicznej podczas porównywania opcji przekaźników jest częstym błędem zakupowym, który prowadzi do przedwczesnych awarii urządzeń.
Na szczególną uwagę zasługują obwody przekaźników ładowania wstępnego, stosowane do ograniczania prądu rozruchowego kondensatorów szyny przed zamknięciem głównego stycznika. Przekaźniki te przełączają się często w warunkach częściowego obciążenia, co przyspiesza specyficzny tryb awarii: chropowatość powierzchni styków w wyniku powtarzającego się łuku niskoenergetycznego. Zastosowanie przekaźnika z uszczelnionymi stykami i nakładką stykową z metalu szlachetnego w pozycji wstępnego ładowania znacznie wydłuża okresy międzyobsługowe w porównaniu z konstrukcjami z otwartą ramą.
Wybór pomiędzy przekaźnikami wysokiego napięcia prądu stałego a stycznikami dla systemów energii odnawialnej
Granica pomiędzy Przekaźniki wysokiego napięcia prądu stałego i styczniki prądu stałego są często błędnie rozumiane przy projektowaniu nowych systemów energetycznych. Przekaźniki i styczniki mają tę samą podstawową zasadę działania — cewka elektromagnetyczna uruchamia zestaw styków — ale różnią się wydajnością prądową, współczynnikiem kształtu i wymaganą mocą obwodu sterującego. Dla Przekaźniki energii odnawialnej w zakresie 10 A–100 A uszczelnione pakiety przekaźników oferują znaczną przewagę w zakresie przestrzeni na płytce i masy w porównaniu z równoważnymi stycznikami, przy poborze mocy cewki często poniżej 1 W w konfiguracjach zatrzaskowych.
Praktyczne kryteria wyboru sprowadzają się do trzech parametrów:
- Znamionowy prąd przełączania: Generalnie preferowane są przekaźniki do 100A; powyżej tego styczniki są bardziej opłacalne w przeliczeniu na amper pojemności.
- Napięcie robocze: Uszczelnione przekaźniki z wydmuchem magnetycznym są teraz dostępne do napięcia do 1500 VDC, pokrywając większość napięć pasm fotowoltaicznych w budynkach mieszkalnych i komercyjnych. Zastosowania na skalę przemysłową powyżej 1500 VDC zazwyczaj wymagają urządzeń klasy stycznikowej.
- Integracja obwodu sterującego: Cewki przekaźników mogą być sterowane bezpośrednio z wyjść mikrokontrolera lub sterownika bramki; większość styczników wymaga dedykowanej szyny zasilającej cewkę 24 VDC lub AC, co zwiększa złożoność BOM.
Dostarczamy sprawdzone rozwiązania przekaźnikowe dla falowników do magazynowania w budynkach mieszkalnych, komercyjnych skrzynek łączników fotowoltaicznych i systemów zarządzania akumulatorami ze sprzężeniem prądu stałego, wspierając zespoły projektowe w dopasowywaniu odpowiedniego urządzenia przełączającego do każdego węzła w łańcuchu konwersji mocy.
