Zrozumienie rezystorów bocznikowych: obszerny przewodnik po precyzyjnych pomiarach prądu

Co to jest rezystor bocznikowy?

A Rezystor bocznikowy prądu to precyzyjny element o niskiej rezystancji przeznaczony do pomiaru prądu elektrycznego poprzez wytwarzanie małego, proporcjonalnego spadku napięcia na jego zaciskach. W oparciu o prawo Ohma (V = I × R) rezystory te przekształcają przepływ prądu na mierzalny sygnał napięciowy, umożliwiając dokładne monitorowanie prądu bez znaczącego zakłócania działania obwodu.

Te niezbędne komponenty są szeroko stosowane w energoelektronice, systemach zarządzania akumulatorami, automatyce przemysłowej i zastosowaniach motoryzacyjnych, gdzie precyzyjny pomiar prądu ma kluczowe znaczenie dla optymalizacji wydajności i monitorowania bezpieczeństwa.

Kluczowa charakterystyka prądowych rezystorów bocznikowych

Podstawowe zasady działania

Rezystory bocznikowe działają na prostej, ale eleganckiej zasadzie:

• Po włączeniu szeregowym z obciążeniem rezystor generuje spadek napięcia proporcjonalny do przepływającego przez niego prądu
• Napięcie to mierzone jest za pomocą obwodów wzmacniających o wysokiej impedancji lub przetworników analogowo-cyfrowych
• Zmierzony prąd oblicza się ze wzoru: I = V ÷ R, gdzie rezystancja pozostaje stała
• Typowe wartości rezystancji wahają się od mikroomów do dziesiątek miliomów, aby zminimalizować straty mocy

Krytyczne parametry wydajności

Wybór odpowiedniego Rezystor bocznikowy prądu wymaga dokładnej oceny kilku kluczowych specyfikacji:

• Wartość rezystancji: Zwykle mieści się w zakresie od 0,1 mΩ do 100 mΩ, wybieranym na podstawie maksymalnego prądu i dopuszczalnego spadku napięcia
• Moc znamionowa: Określa zdolność rozpraszania ciepła, obliczoną przy użyciu P = I² × R z marginesem bezpieczeństwa 25-50%.
• Współczynnik temperaturowy (TCR): Mierzy stabilność rezystancji w wahaniach temperatury, z bocznikami klasy premium oferującymi ±10 ppm/°C lub niższą
• Tolerancja: Wskazuje poziom precyzji w zakresie od ±0,01% dla zastosowań laboratoryjnych do ±1-5% dla zastosowań ogólnych
• Spadek napięcia: Standardowe wartości obejmują 50 mV, 75 mV lub 100 mV przy prądzie znamionowym w celu zapewnienia zgodności z przyrządami pomiarowymi

Rodzaje rezystorów bocznikowych

Precyzyjny bocznik prądowy a boczniki standardowe

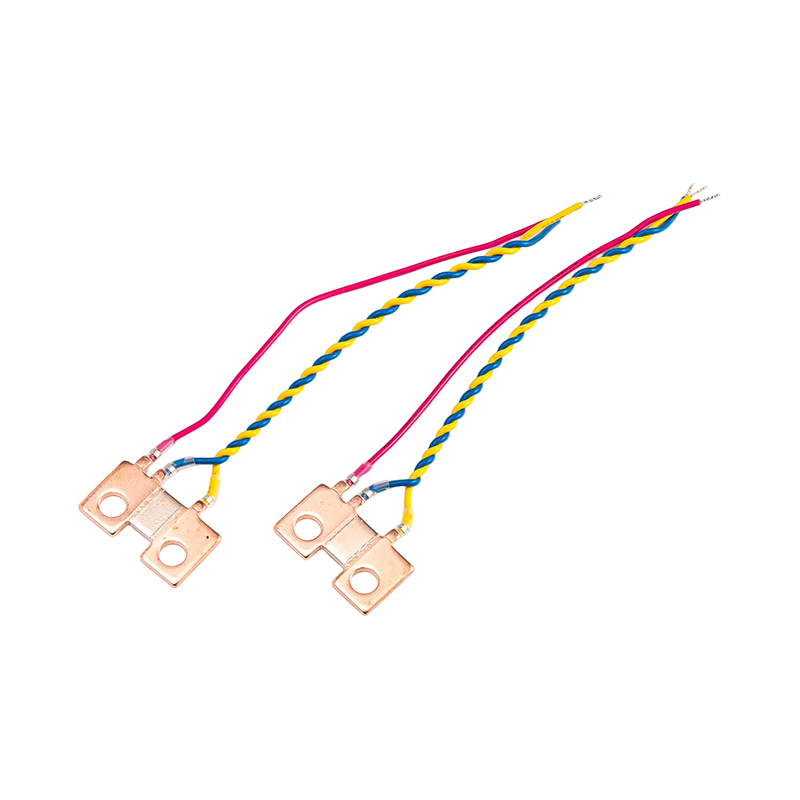

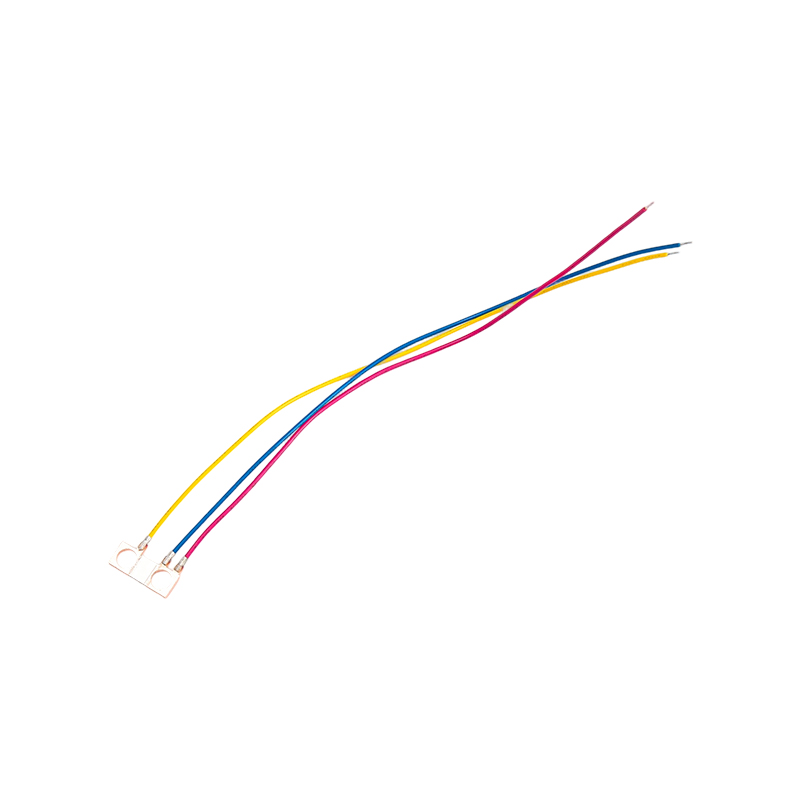

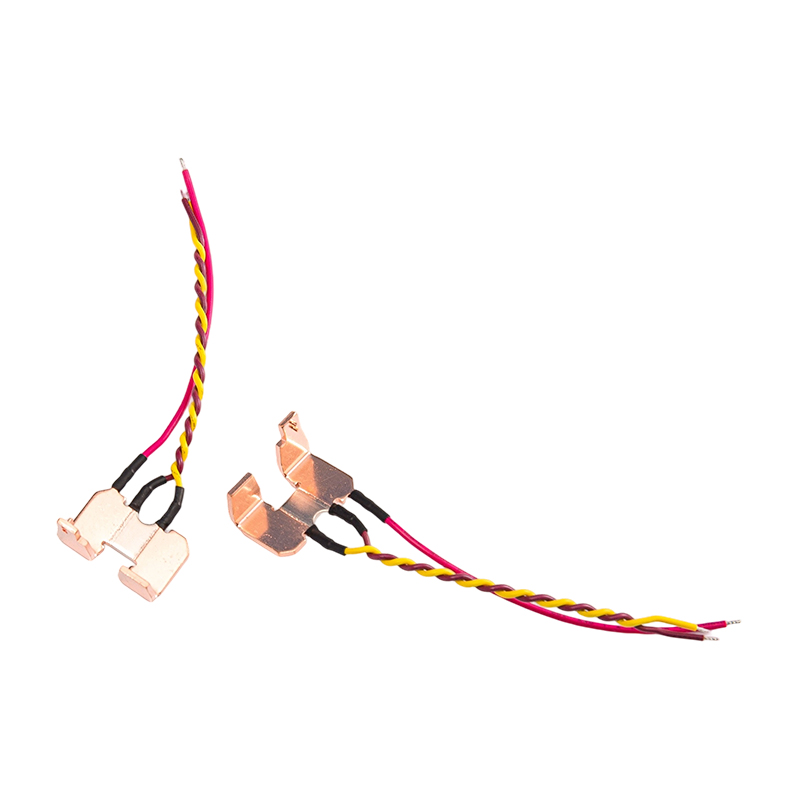

Precyzyjny bocznik prądowy Rezystory reprezentują najwyższy poziom technologii wykrywania prądu, zaprojektowanej do zastosowań wymagających wyjątkowej dokładności i stabilności. Te wyspecjalizowane komponenty minimalizują błędy pomiarowe dzięki zaawansowanemu doborowi materiałów i procesom produkcyjnym.

Kluczowe cechy wyróżniające precyzyjne boczniki prądowe obejmują:

• Bardzo niskie wartości TCR (często poniżej ± 10 ppm/°C) zapewniają minimalny dryft w zakresie temperatur roboczych
• Ścisłe specyfikacje tolerancji (± 0,01% do ± 0,1%) zapewniają doskonałą powtarzalność pomiarów
• Cztero-zaciskowe połączenia Kelvina eliminujące błędy rezystancji przewodów
• Długoterminowa stabilność przy minimalnych efektach starzenia w dłuższych okresach eksploatacji
• Doskonała wydajność w laboratoriach kalibracyjnych, sprzęcie testowym i krytycznych systemach monitorowania

Konfiguracje rezystora bocznikowego prądu stałego

Rezystory bocznikowe prądu stałego są specjalnie zoptymalizowane do zastosowań prądu stałego i charakteryzują się metodami konstrukcyjnymi, które odpowiadają unikalnym wyzwaniom związanym z pomiarem prądu stałego:

• Konstrukcja ze stopu manganiny lub Constantanu zapewniająca niemal zerowe termiczne pole elektromagnetyczne
• Konstrukcje do montażu panelowego z solidnymi zaciskami do środowisk przemysłowych
• Standaryzowane wyjście 75 mV przy prądzie znamionowym dla bezproblemowej integracji z miernikami analogowymi
• Wysoka zdolność przeciążeniowa (zwykle 120% prądu znamionowego przez 2 godziny)
• Zakres temperatur pracy wynosi od -40°C do 60°C w trudnych warunkach przemysłowych.

Boczniki elektryczne według technologii budowlanej

Boczniki elektryczne są produkowane przy użyciu różnych technologii, z których każda oferuje odrębne zalety:

• Boczniki z folii metalowej: Zapewniają wyjątkową precyzję dzięki TCR tak niskiemu jak ±5 ppm/°C, idealne do zastosowań wymagających wysokiej częstotliwości i precyzji

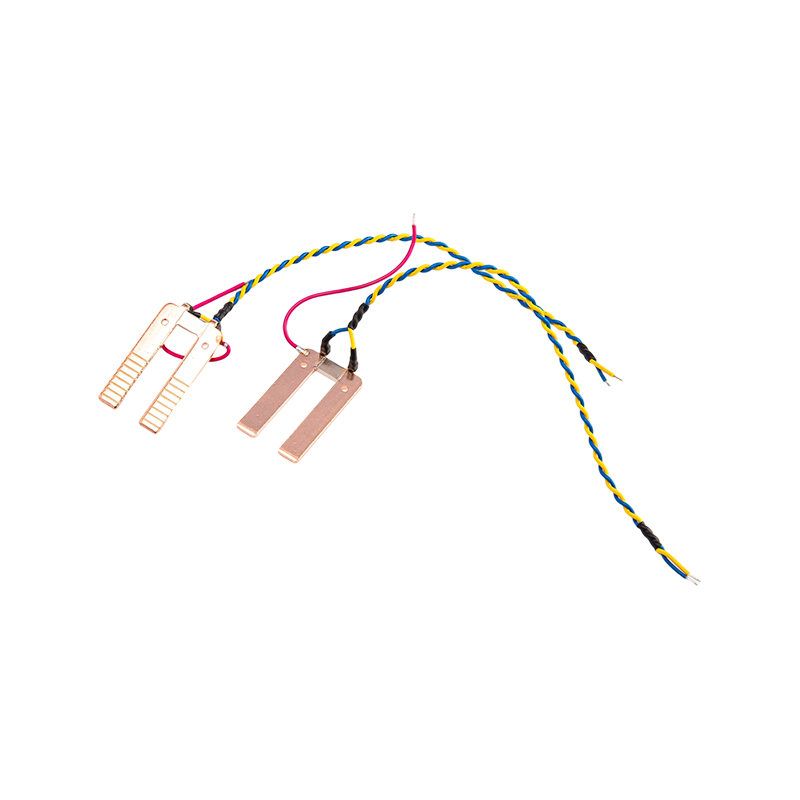

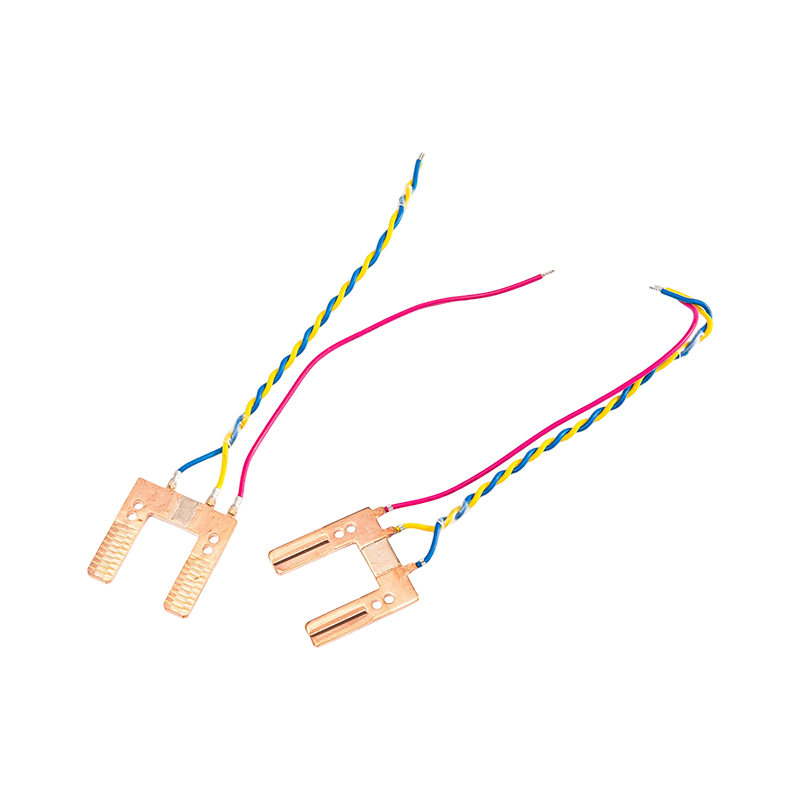

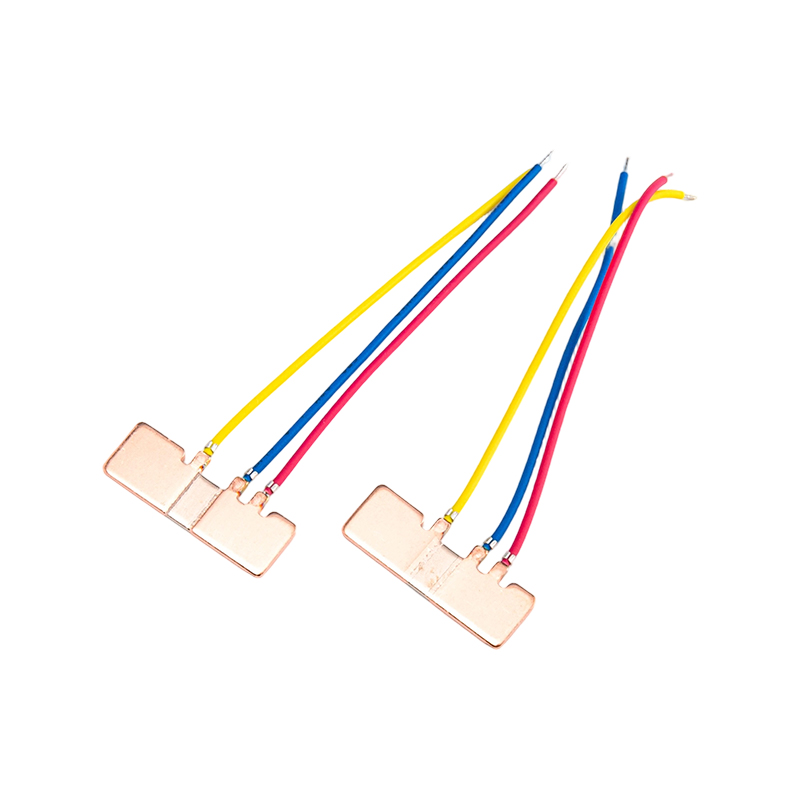

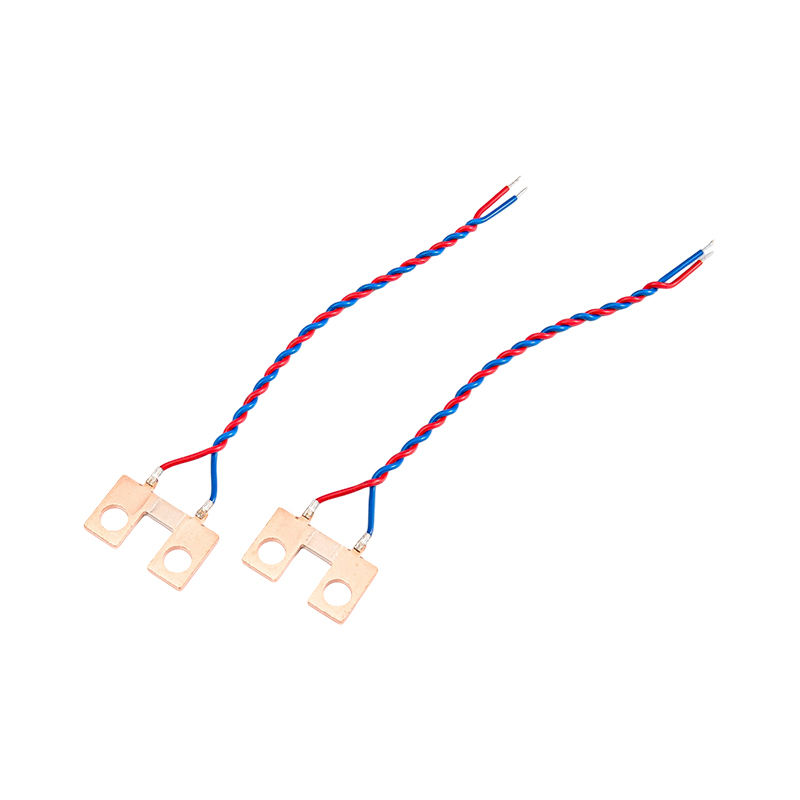

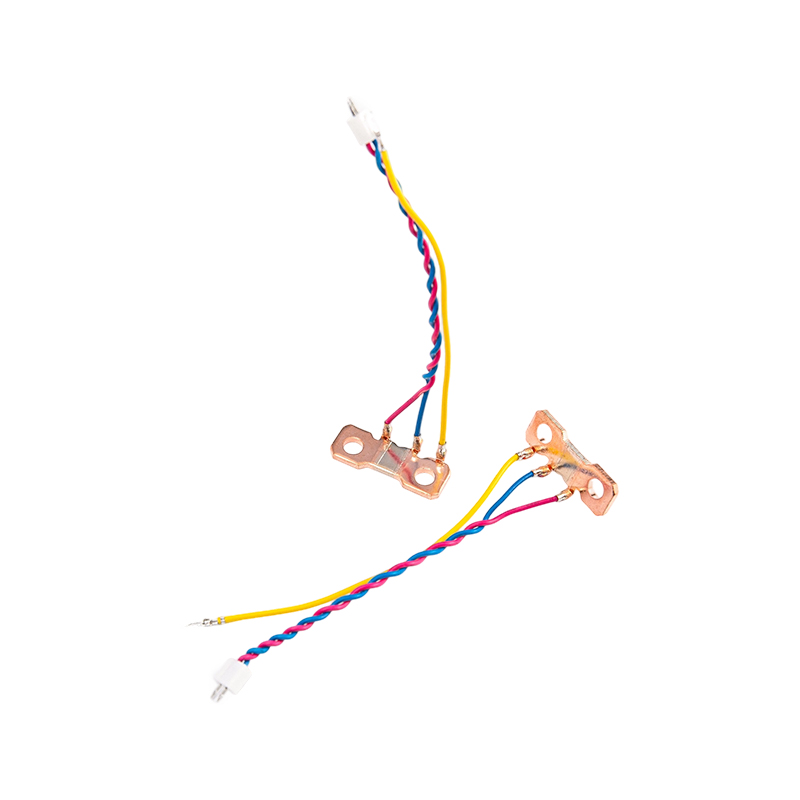

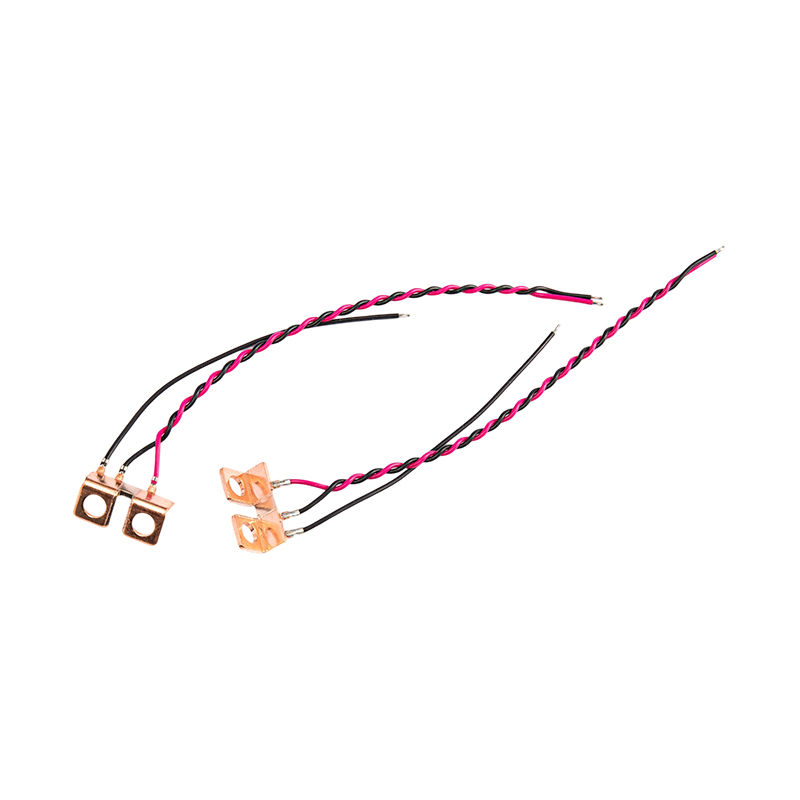

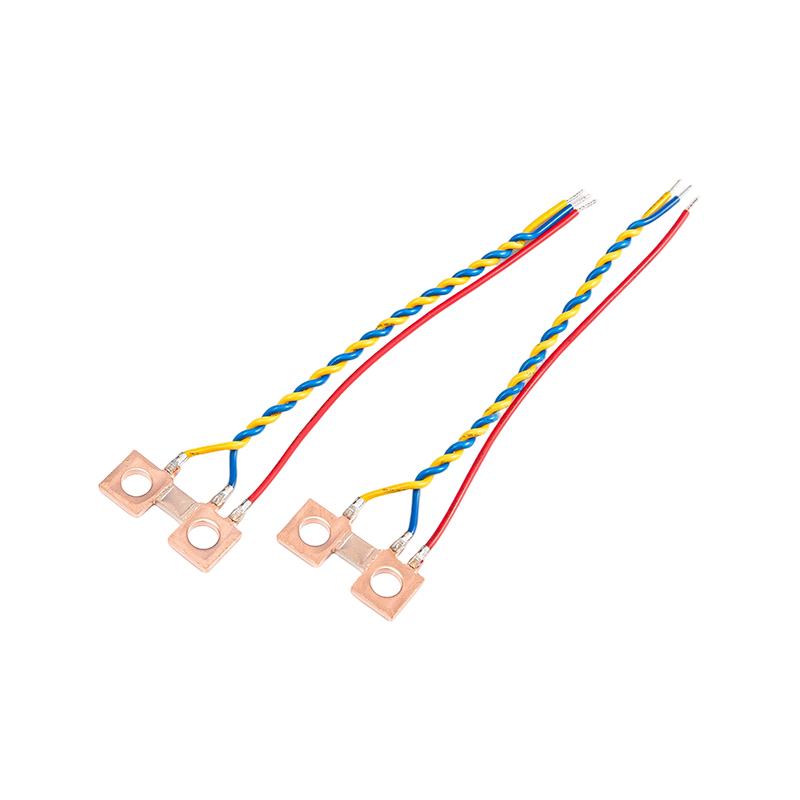

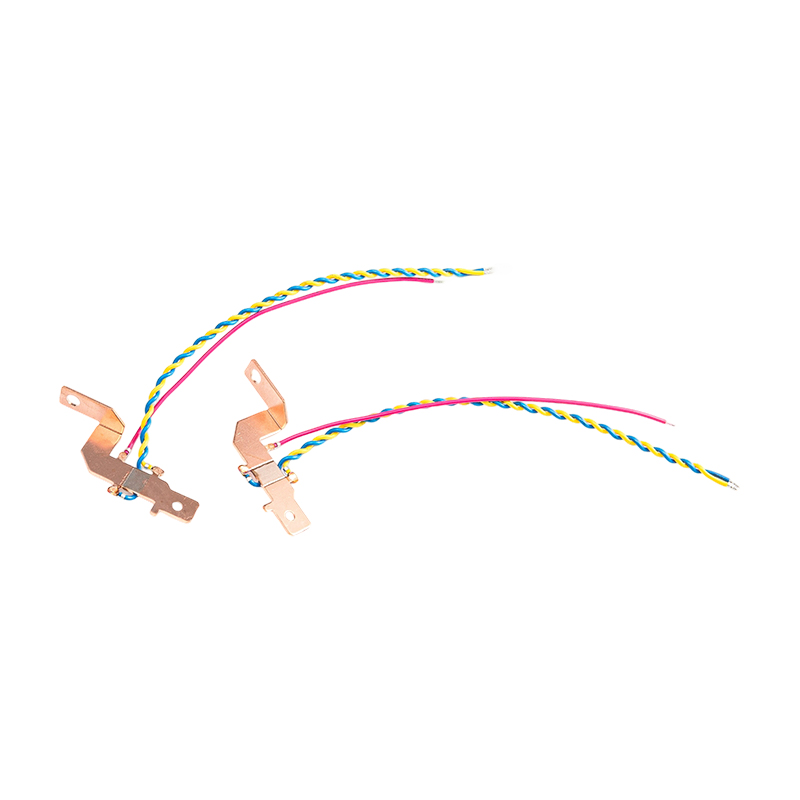

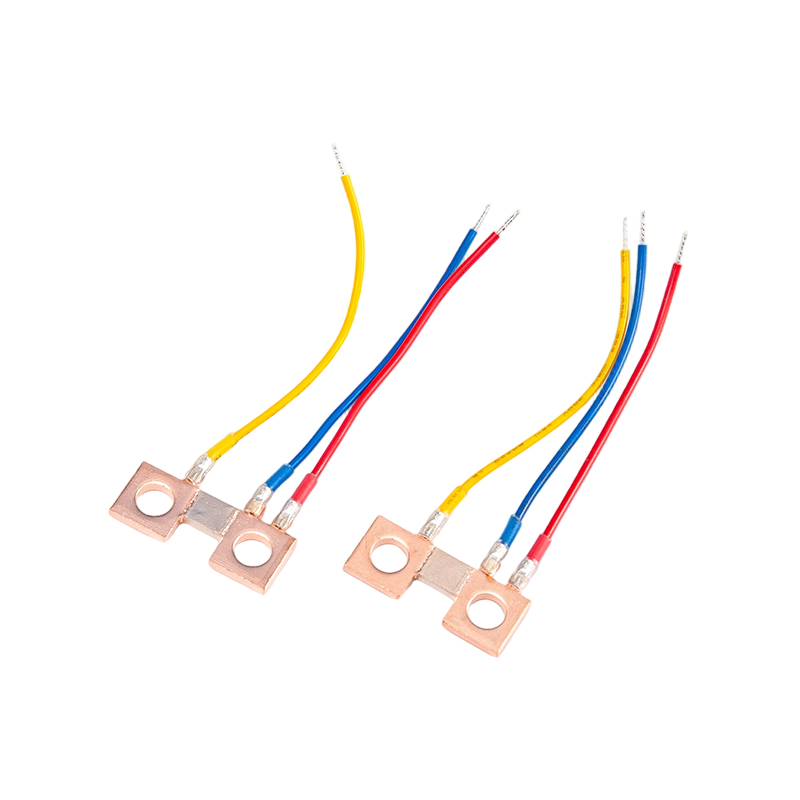

• Boczniki taśm metalowych/płyt: Oferują doskonałą obsługę mocy i prąd udarowy dla napędów samochodowych i przemysłowych
• Boczniki drutowe: Zapewniają doskonałą stabilność i dużą moc, choć wyższa indukcyjność ogranicza wydajność prądu przemiennego
• Boczniki grubowarstwowe: Ekonomiczne rozwiązanie do zastosowań masowych i wymagających umiarkowanej precyzji

Zastosowania w różnych branżach

Systemy pojazdów samochodowych i elektrycznych

Sektor motoryzacyjny to jeden z najszybciej rozwijających się rynków Rezystor bocznikowy prądus , napędzane elektryfikacją pojazdów i zaawansowanymi systemami elektronicznymi. Do krytycznych zastosowań należą:

• Systemy zarządzania akumulatorami (BMS) monitorują prądy ładowania/rozładowania w celu oszacowania stanu naładowania
• Wbudowane ładowarki (OBC) zapewniają informację zwrotną w celu kontroli prądu i zabezpieczenia przed przeciążeniem
• Sterowanie silnikiem trakcyjnym umożliwiające precyzyjną regulację momentu obrotowego i prędkości
• Przetwornice DC-DC zapewniają efektywną dystrybucję mocy pomiędzy podsystemami pojazdu
• Jednostki dystrybucji zasilania wysokiego napięcia wymagające komponentów spełniających kryteria AEC-Q200

Elektronika przemysłowa

Wykorzystanie zastosowań przemysłowych Precyzyjny bocznik prądowys dla:

• Układy napędowe silników wymagające sprzężenia zwrotnego prądu w czasie rzeczywistym do sterowania wektorowego
• Monitorowanie zasilania, zapewnienie regulacji obciążenia i wykrywanie usterek
• Serwonapędy wymagające precyzyjnego wykrywania prądu w celu sterowania położeniem
• Systemy pomiaru energii wymagają dokładnego pomiaru zużycia
• Falowniki energii odnawialnej śledzą przepływ prądu w systemach fotowoltaicznych i wiatrowych

Elektroniki Użytkowej i Telekomunikacji

Kompaktowy Rezystor bocznikowy prądus włączyć zaawansowane funkcje w:

• Zarządzanie baterią smartfona zapewnia bezpieczne cykle ładowania
• Zasilacze do laptopów monitorujące prąd wyjściowy
• Stacje bazowe 5G zarządzające dystrybucją mocy pomiędzy wzmacniaczami RF
• Sprzęt centrum danych śledzi zużycie energii na poziomie serwera
• Urządzenia przenośne optymalizujące żywotność baterii poprzez precyzyjne monitorowanie prądu

Zagadnienia projektowe i najlepsze praktyki

Implementacja połączenia Kelvina

Do osiągnięcia maksymalnej dokładności przy niskim oporze Rezystor bocznikowy prądus niezbędne jest wdrożenie odpowiednich połączeń Kelvina (4-przewodowych). Technika ta oddziela ścieżki przewodzące prąd od ścieżek wykrywających napięcie, eliminując błędy spowodowane rezystancją przewodu i styku.

Wytyczne wdrożeniowe obejmują:

• Poprowadź linie czujnikowe od wewnętrznych krawędzi płytek rezystora najbliżej elementu rezystancyjnego
• Zachowaj jednakową długość i wymiar śladów zmysłowych, aby zapewnić zrównoważony pomiar
• Umieść wzmacniacze wykrywające prąd jak najbliżej bocznika
• Unikaj przelotek w podkładkach bocznikowych, aby zapobiec zasysaniu się lutowia i nierównemu oporowi
• Użyj różnicowego routingu par dla linii sensownych, aby odrzucić szum w trybie wspólnym

Strategie zarządzania ciepłem

Rozpraszanie mocy w Rezystory bocznikowe prądu stałego generuje ciepło, które może mieć wpływ na dokładność pomiaru. Efektywne zarządzanie ciepłem wymaga:

• Właściwe obniżanie wartości znamionowych — rezystory robocze poniżej wartości maksymalnych w celu wydłużenia żywotności
• Odpowiednia powierzchnia miedzi na płytkach PCB do rozprowadzania ciepła
• Uwzględnienie temperatury otoczenia i przepływu powietrza przy projektowaniu obudowy
• Wybór materiałów o niskim TCR w celu zminimalizowania dryfu wywołanego temperaturą
• Zastosowanie materiałów termoprzewodzących przy montażu boczników panelowych

Wykrywanie strony górnej i dolnej

Umieszczenie Boczniki elektryczne w obwodach wpływa na wydajność systemu:

Przewodnik wyboru dla inżynierów

Obliczanie wymagań dotyczących rezystancji

Określenie optymalnego Rezystor bocznikowy prądu wartość wymaga zrównoważenia wielu czynników:

• Docelowy spadek napięcia: Zwykle 50-100 mV dla zgodności ze standardowymi przetwornikami ADC i miernikami
• Maksymalny prąd: Oblicz R = V ÷ I, aby określić wymaganą rezystancję
• Straty mocy: Sprawdź, czy P = I² × R mieści się w granicach znamionowych z marginesem bezpieczeństwa
• Stosunek sygnału do szumu: Upewnij się, że spadek napięcia przekracza poziom szumów systemu, aby zapewnić niezawodny pomiar

Kryteria wyboru materiału

Skład stopu ma bezpośredni wpływ Precyzyjny bocznik prądowy wydajność:

• Manganina: Preferowany do zastosowań precyzyjnych z TCR ~±10-50 ppm/°C i doskonałą długoterminową stabilnością
• Konstantan: Zapewnia dobrą stabilność przy umiarkowanym TCR do ogólnych zastosowań przemysłowych
• Żeranina: Zaawansowany stop zapewniający bardzo niski TCR dla najwyższych wymagań precyzji
• Miedź: Stosowany w zastosowaniach wysokoprądowych, gdzie głównym problemem jest koszt

Często zadawane pytania

Jaka jest różnica między rezystorem bocznikowym a rezystorem wykrywającym prąd?

Chociaż terminy te są często używane zamiennie, zazwyczaj oznaczają różne przypadki użycia. Rezystory wyczuwające prąd to na ogół komponenty o niskiej rezystancji zintegrowane z obwodami elektronicznymi do monitorowania i sterowania, zaprojektowane z kontrolowaną charakterystyką częstotliwościową do zastosowań precyzyjnych. Rezystory bocznikowe prądu są często kojarzone z pomiarami wyższych prądów i mogą być wykorzystywane w zastosowaniach związanych z dystrybucją mocy, oprzyrządowaniem lub pomiarami. Obydwa opierają się na tej samej zasadzie prawa Ohma, ale różnią się skalą, konstrukcją i środowiskiem zastosowania.

Jak wybrać odpowiednią wartość rezystancji dla mojego rezystora bocznikowego?

Wybór odpowiedniego resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Co to jest TCR i dlaczego ma znaczenie w przypadku rezystorów bocznikowych?

TCR (współczynnik temperaturowy rezystancji) mierzy, jak bardzo rezystancja zmienia się wraz z temperaturą, wyrażona w ppm/°C (części na milion na stopień Celsjusza). W przypadku rezystora bocznikowego z TCR ​​100 ppm/°C i rezystancją początkową 100 Ω, zmiana temperatury o 50°C powoduje przesunięcie rezystancji o 0,5 Ω. Ma to bezpośredni wpływ na dokładność pomiaru — wyższy TCR oznacza większy błąd przy zmianach temperatury. Premium Precyzyjny bocznik prądowys oferują TCR już na poziomie ±10 ppm/°C, niezbędne w zastosowaniach motoryzacyjnych (od -40°C do 125°C) i przemysłowych, gdzie występują znaczne wahania temperatury.

Co to jest połączenie Kelvina i kiedy należy go używać?

Połączenie Kelvina (4-przewodowe) wykorzystuje cztery zaciski: dwa do przewodzenia prądu i dwa dedykowane zaciski czujnikowe do pomiaru napięcia. Eliminuje to błędy rezystancji przewodu i styku, które mogą powodować błędy pomiaru wynoszące 10–15% w konfiguracjach 2-przewodowych podczas pomiaru boczników o zakresie miliomów. Używaj połączeń Kelvina dla wszystkich Precyzyjny bocznik prądowy zastosowaniach, szczególnie gdy wartości rezystancji są poniżej 10 mΩ lub gdy wymagana jest dokładność lepsza niż 0,5%. Implementacja polega na poprowadzeniu linii czujnikowych od wewnątrz płytek rezystorowych i zachowaniu równych długości ścieżek.

Jak wypadają rezystory bocznikowe w porównaniu z czujnikami Halla do pomiaru prądu?

Rezystor bocznikowy prądus oferują wyższą dokładność (szczególnie przy DC/niskiej częstotliwości), niższy koszt i szersze pasmo przenoszenia, ale generują ciepło (straty I²R) i nie zapewniają izolacji galwanicznej. Czujniki z efektem Halla zapewniają naturalną izolację i znikome straty mocy, ale mają umiarkowaną dokładność, na którą wpływają zewnętrzne pola magnetyczne, co wiąże się z wyższym kosztem. W zastosowaniach prądu stałego wymagających dużej precyzji, takich jak systemy zarządzania akumulatorami, zazwyczaj preferowane są rezystory bocznikowe. Czujniki Halla są preferowane, gdy izolacja ma krytyczne znaczenie lub w zastosowaniach wysokoprądowych, gdzie problemem jest rozpraszanie ciepła.

Jakie są standardowe spadki napięcia dla rezystorów bocznikowych DC t?

Standard branżowy Rezystory bocznikowe prądu stałego zazwyczaj wytwarzają 75 mV przy prądzie znamionowym, chociaż powszechne są również warianty 50 mV i 100 mV. Ta standaryzacja zapewnia kompatybilność z analogowymi miernikami panelowymi i przyrządami pomiarowymi zaprojektowanymi dla tych specyficznych zakresów napięć. Na przykład bocznik 100 A/75 mV ma rezystancję 0,00075 Ω, podczas gdy bocznik 50 A/75 mV ma rezystancję 0,0015 Ω. Wybierając boczniki do istniejącego sprzętu, sprawdź wymagania dotyczące napięcia w pełnej skali miernika, aby zapewnić właściwe skalowanie i dokładność.

Czy rezystory bocznikowe można stosować w zastosowaniach prądu przemiennego?

Tak, Rezystor bocznikowy prądus działają przy pomiarach prądu przemiennego, ale rozważania różnią się od zastosowań prądu stałego. Boczniki drutowe wykazują indukcyjność, która może powodować przesunięcia fazowe i błędy pomiarowe przy wyższych częstotliwościach. Boczniki z folii metalowej lub blachy zapewniają niższą indukcyjność i lepszą wydajność prądu przemiennego. W przypadku zastosowań wykorzystujących wyłącznie prąd przemienny często preferowane są przekładniki prądowe (CT), ponieważ zapewniają izolację i obsługują wysokie prądy bez wytwarzania ciepła. Jednakże w przypadku wymagań prądu przemiennego spolaryzowanego prądem stałym lub szerokiego zakresu częstotliwości, rezystory bocznikowe pozostają skuteczne, jeśli są odpowiednio określone pod kątem charakterystyki częstotliwościowej.

Co powoduje błędy pomiaru rezystora bocznikowego i jak mogę je zminimalizować?

Podstawowe źródła błędów obejmują: dryft termiczny (zminimalizowany poprzez wybór materiałów o niskim TCR), rezystancję przewodów (wyeliminowaną poprzez połączenia Kelvina), napięcia termoelektryczne (zmniejszone przez stałe użycie materiału i gradienty temperatury), problemy z układem PCB (rozwiązane poprzez odpowiednie poprowadzenie ścieżek i rozmieszczenie wzmacniacza) oraz samonagrzewanie (zarządzane poprzez konstrukcję termiczną i obniżanie wartości znamionowych). Dodatkowe czynniki obejmują jakość lutowania, rezystancję styków na zaciskach i zakłócenia elektromagnetyczne. Przestrzeganie wytycznych producenta dotyczących układu i wdrożenie odpowiedniego zarządzania temperaturą może zmniejszyć całkowity błąd do poniżej 0,1% w zastosowaniach precyzyjnych.

Jakich certyfikatów powinienem szukać w przypadku samochodowych rezystorów bocznikowych?

Do zastosowań motoryzacyjnych należy szukać Rezystor bocznikowy prądus z kwalifikacją AEC-Q200 — światowym standardem testów obciążeniowych elementów pasywnych w środowiskach motoryzacyjnych. Dodatkowe ważne certyfikaty obejmują ISO9001 (zarządzanie jakością), ISO14001 (środowisko) i ISO45001 (bezpieczeństwo i higiena pracy). Na rynkach międzynarodowych uznanie UL, certyfikat TUV i zgodność z dyrektywami UE ROHS/REACH zapewniają zgodność z przepisami. Certyfikaty te gwarantują, że komponenty są w stanie wytrzymać samochodowe zakresy temperatur (od -40°C do 125°C), wibracje i długoterminową niezawodność.

Jak obliczyć moc znamionową potrzebną dla mojego bieżącego rezystora bocznikowego?

Oblicz straty mocy, stosując P = I² × R, gdzie I to maksymalny prąd ciągły, a R to rezystancja bocznika. Zastosuj margines bezpieczeństwa 25-50% powyżej obliczonej mocy. Na przykład przy 20 A przez bocznik 5 mΩ: P = 20² × 0,005 = 2 W. Wybierz rezystor o mocy 3 W lub większej. Należy wziąć pod uwagę krzywe obniżania wartości znamionowych — wiele rezystorów należy obniżyć powyżej temperatury otoczenia 70°C. W przypadku zastosowań impulsowych należy sprawdzić zdolność impulsową rezystora, ponieważ moc szczytowa często przekracza wartości znamionowe ciągłe. Zawsze sprawdzaj arkusze danych producenta, aby uzyskać szczegółowe informacje na temat wymagań dotyczących obniżania wartości znamionowych.
