Wysokoprądowy przekaźnik nowej energii serii FH66NE | Przekaźniki 100A i 160A do falowników fotowoltaicznych i sterowania przemysłowego

Ponieważ systemy energii odnawialnej i automatyka przemysłowa stale ewoluują w kierunku większej gęstości mocy i większej wydajności, oczekuje się, że nowe przekaźniki energetyczne zapewnią nie tylko niezawodne działanie przełączania, ale także doskonałą obciążalność prądową, wysoką izolację elektryczną i długoterminową stabilność operacyjną.

Opracowany, aby sprostać tym wymagającym wymaganiom, Fanhar Wysokoprądowy przekaźnik nowej energii serii FH66NE jest specjalnie zaprojektowany do falowników fotowoltaicznych, obwodów wstępnego ładowania falowników i przemysłowych urządzeń sterujących. Seria obejmuje obecnie dwa modele – FH66NE100 i FH66NE160 — oferują znamionowy prąd ciągły wynoszący odpowiednio 100 A i 160 A.

Obydwa modele są zbudowane na tej samej platformie, mają identyczne wymiary całkowite, konfigurację montażu, opcje cewek i wydajność izolacji. Ta ujednolicona konstrukcja platformy umożliwia producentom sprzętu wybór odpowiedniego prądu znamionowego bez konieczności przeprojektowywania struktury instalacji, co upraszcza rozwój produktu, a jednocześnie poprawia kompatybilność platformy na potrzeby przyszłych aktualizacji.

Seria FH66NE została z powodzeniem wdrożona w produkcji seryjnej w wielu projektach związanych z energią odnawialną i sterowaniem przemysłowym, demonstrując jej niezawodność w wymagających zastosowaniach przełączania zasilania.

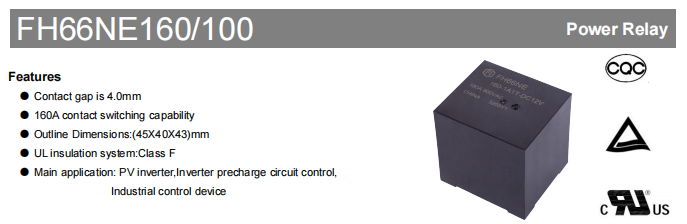

FH66NE 100/160

Konstrukcja o wysokiej izolacji zapewniająca większe bezpieczeństwo elektryczne

Izolacja elektryczna jest krytycznym wymogiem dla urządzeń wykorzystujących energię odnawialną pracujących w warunkach wysokiego napięcia. Aby zapewnić niezawodną izolację i bezpieczeństwo operacyjne, seria FH66NE posiada konstrukcję o wysokiej izolacji, odpowiednią do wymagających zastosowań w sterowaniu mocą.

Przekaźnik charakteryzuje się: Szczelina stykowa 4,0 mm , wytrzymałość dielektryczna 2500 VAC pomiędzy otwartymi stykami , i 5000 VAC pomiędzy cewką i stykami . Ponadto przekaźnik zapewnia początkową rezystancję izolacji wynoszącą 1000 MΩ przy 500 VDC i adopts Klasa F izolacji, pomagając poprawić izolację elektryczną i niezawodność systemu podczas długotrwałej pracy.

Te właściwości elektryczne umożliwiają serii FH66NE spełnienie wymagań izolacyjnych falowników fotowoltaicznych, obwodów wstępnego ładowania falowników i przemysłowych systemów sterowania, zapewniając niezawodną ochronę w zastosowaniach przełączania mocy wysokiego napięcia.

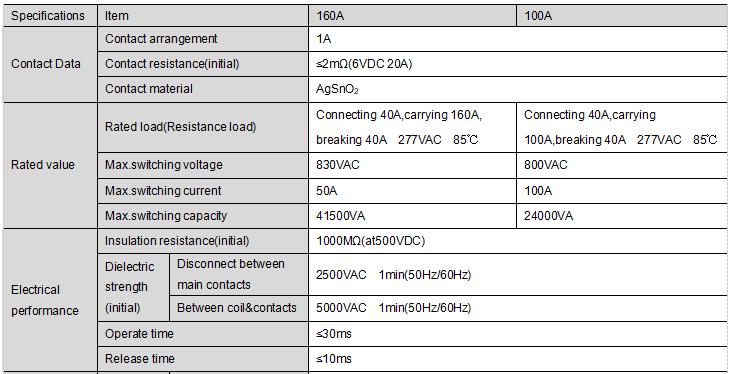

FH66NE 100/160 performance data

Niezawodna wydajność w wymagających środowiskach przemysłowych

Oprócz parametrów elektrycznych, seria FH66NE została zaprojektowana tak, aby zapewniać długoterminową niezawodność w wymagających warunkach pracy. Przekaźnik nadaje się do zastosowań, w których istotna jest stabilna praca, nawet w środowiskach narażonych na wahania temperatury, wibracje i naprężenia mechaniczne.

Seria FH66NE działa w szerokim zakresie temperatur otoczenia -40°C do 85°C , dzięki czemu nadaje się do systemów energii odnawialnej i sprzętu przemysłowego wdrażanych w różnych klimatach. Oferuje również żywotność mechaniczna do 1 000 000 operacji i an żywotność elektryczna 30 000 operacji w określonych warunkach testowych (40A WŁ. / 40A WYŁ., obciążenie rezystancyjne 277VAC), zapewniając niezawodne działanie przez cały okres użytkowania produktu.

Aby jeszcze bardziej zwiększyć trwałość, przekaźnik zaprojektowano tak, aby wytrzymywał wibracje i wstrząsy mechaniczne powszechnie spotykane w zastosowaniach przemysłowych. Te cechy sprawiają, że seria FH66NE jest niezawodnym wyborem dla sprzętu wymagającego stabilnego i ciągłego przełączania zasilania przez dłuższe okresy pracy.

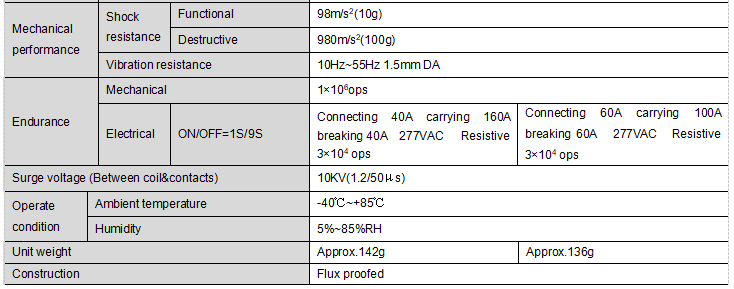

FH66NE 100/160 Mechanical Life & Environmental Performance

Wiele opcji napięcia cewki dla elastycznego projektowania systemu

Różne systemy sterowania wymagają różnych konfiguracji napięcia cewki. Aby uprościć integrację systemu, seria FH66NE jest dostępna z wieloma opcjami napięcia cewki DC, w tym 6VDC, 9VDC, 12VDC, 24VDC i 48VDC.

Każda opcja cewki ma znamionowy pobór mocy 3,2 W, co pozwala inżynierom wybrać najbardziej odpowiednie napięcie sterujące bez zmiany platformy przekaźnika. Ustandaryzowana konstrukcja cewek nie tylko poprawia kompatybilność z różnymi obwodami sterującymi, ale także upraszcza rozwój produktów dla producentów korzystających z wielu platform napięciowych.

Dzięki wspólnej strukturze przekaźników dla wszystkich opcji cewek, seria FH66NE pomaga zmniejszyć złożoność projektu, jednocześnie obsługując elastyczne konfiguracje systemu.

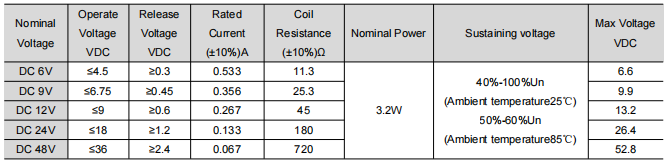

FH66NE 100/160 Coil Specification

Kompaktowa konstrukcja platformy ułatwiająca aktualizację produktu

Modele FH66NE100 i FH66NE160 mają tę samą konstrukcję platformy, co ułatwia producentom opracowywanie rodzin produktów o różnych prądach znamionowych.

Obydwa modele charakteryzują się identycznymi wymiarami zewnętrznymi 45 × 40 × 43 mm, tą samą konfiguracją montażu, układem zacisków, wydajnością izolacji i dostępnymi specyfikacjami cewek. Podstawową różnicą między tymi dwoma modelami jest ich ciągła obciążalność prądowa.

Ta wspólna platforma umożliwia producentom sprzętu modernizację ze 100 A do 160 A bez konieczności przeprojektowywania układu PCB lub instalacji mechanicznej. W rezultacie można skrócić cykle rozwoju, obniżyć koszty inżynierii i poprawić standaryzację produktów.

Dla producentów poszukujących skalowalnych rozwiązań o różnych mocach znamionowych seria FH66NE stanowi wydajną i praktyczną platformę.

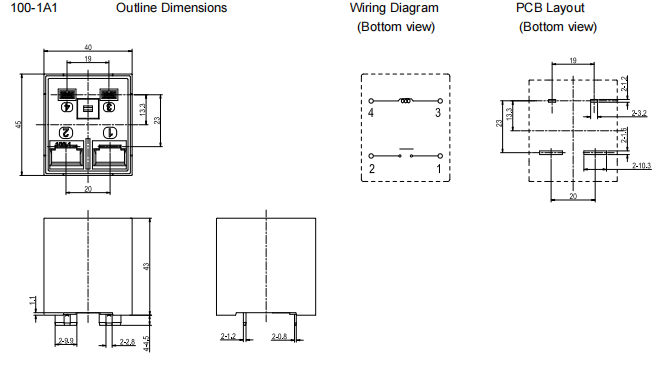

fh66ne-100 Outline Dimension

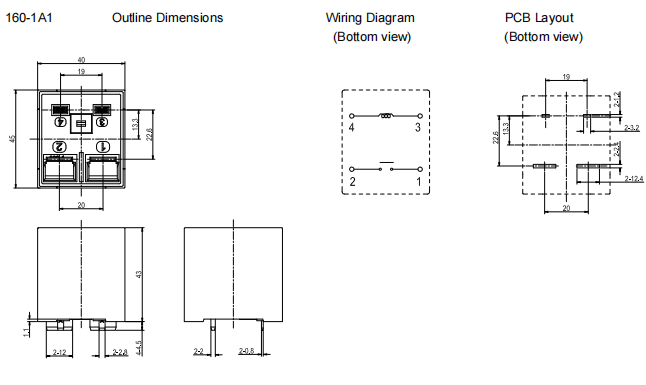

fh66ne-160 Outline Dimension

Typowe zastosowania

Seria FH66NE, zaprojektowana do zastosowań związanych z przełączaniem mocy wysokoprądowej, jest szeroko stosowana w systemach energii odnawialnej i przemysłowych systemach sterowania, gdzie wymagana jest niezawodna wydajność przełączania i zdolność przenoszenia wysokiego prądu.

Typowe zastosowania obejmują:

W tych systemach przekaźnik jest powszechnie używany do przełączania głównego zasilania, sterowania obwodem wstępnego ładowania i innych funkcji przełączania wysokoprądowego, pomagając poprawić niezawodność systemu i bezpieczeństwo operacyjne.

Dzięki wysokiej wydajności izolacji, kompaktowej konstrukcji platformy i szerokiemu zakresowi temperatur roboczych, seria FH66NE doskonale nadaje się do wymagających zastosowań w zakresie sterowania mocą w nowoczesnych urządzeniach energetycznych i przemysłowych.

Jak wybrać FH66NE100 lub FH66NE160

Ponieważ modele FH66NE100 i FH66NE160 zostały opracowane na tej samej platformie, wybór odpowiedniego modelu zależy głównie od wymaganego ciągłego prądu pracy w danym zastosowaniu.

FH66NE100 jest zalecany do systemów wymagających ciągłego prądu przewodzenia do 100A, dzięki czemu nadaje się do standardowych falowników fotowoltaicznych i przemysłowych urządzeń sterujących.

W zastosowaniach wymagających większej wydajności prądowej, takich jak falowniki fotowoltaiczne dużej mocy i systemy magazynowania energii, FH66NE160 zapewnia zwiększony prąd ciągły o natężeniu 160 A przy zachowaniu tych samych wymiarów montażowych i interfejsu elektrycznego.

Ponieważ oba modele korzystają z tej samej platformy mechanicznej, producenci mogą łatwo poprawić wydajność produktów bez konieczności przeprojektowywania konstrukcji sprzętu. Ta spójność platformy upraszcza rozwój produktu, skraca cykle projektowania i wspiera przyszłą ekspansję produktu.

Często zadawane pytania

P1: Co to jest wysokoprądowy przekaźnik nowej energii serii FH66NE?

Seria FH66NE to wysokoprądowy elektromagnetyczny przekaźnik nowej energii opracowany przez Fanhar Electronics do zastosowań związanych z energią odnawialną i sterowaniem przemysłowym. Seria obejmuje obecnie modele FH66NE100 i FH66NE160, zapewniające opcje ciągłego prądu obciążenia 100 A i 160 A przy zachowaniu tej samej konstrukcji platformy. Jest przeznaczony przede wszystkim do falowników fotowoltaicznych, obwodów wstępnego ładowania falowników i przemysłowych urządzeń sterujących.

P2: Jaką konfigurację styków wykorzystuje seria FH66NE?

Seria FH66NE posiada konfigurację styków 1 Form A (SPST-NO) z materiałem stykowym AgSnO₂. Przekaźnik zapewnia znamionową zdolność przełączania 40 A, dzięki czemu nadaje się do zastosowań związanych z kontrolą mocy wymagających niezawodnej wydajności przełączania.

P3: Jakie są parametry trwałości mechanicznej i elektrycznej?

W określonych warunkach testowych seria FH66NE zapewnia:

Trwałość mechaniczna: do 1 000 000 operacji
Żywotność elektryczna: Do 30 000 operacji (40 A WŁ. / 40 A WYŁ., obciążenie rezystancyjne 277 V AC)

Wartości te pokazują zdolność przekaźnika do zapewnienia niezawodnej, długoterminowej pracy w wymagających zastosowaniach związanych ze sterowaniem mocą.

P4: Czy FH66NE100 i FH66NE160 można bezpośrednio zastąpić?

Ponieważ oba modele mają tę samą platformę mechaniczną, wymiary montażowe, układ zacisków i specyfikacje cewek, wybór powinien opierać się przede wszystkim na wymaganym ciągłym prądzie pracy.

W przypadku zastosowań wymagających wyższej wydajności prądowej zalecanym wyborem jest FH66NE160. W przypadku systemów zaprojektowanych na prąd znamionowy 100 A odpowiednim rozwiązaniem jest FH66NE100.

P5: Jakie certyfikaty posiada seria FH66NE?

Zgodnie ze specyfikacją produktu seria FH66NE uzyskała certyfikaty UL/cUL, TÜV i CQC.

Certyfikaty te pokazują, że przekaźnik spełnia uznane wymagania bezpieczeństwa i nadaje się do zastosowań związanych z przemysłową regulacją mocy oraz zastosowaniami w zakresie energii odnawialnej wymagającymi międzynarodowych zatwierdzeń.
