Możliwość przełączania przy dużym obciążeniu w celu zaspokojenia potrzeb w zakresie włączania/wyłączania nowych urządzeń energetycznych

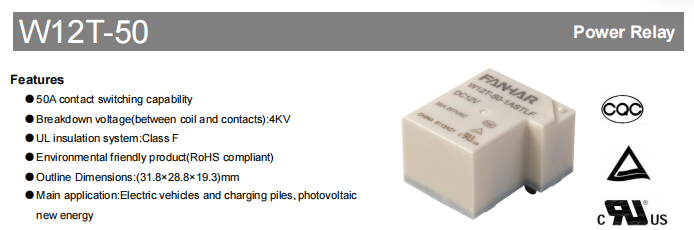

Wraz z szybkim rozwojem pojazdów elektrycznych, urządzeń do ładowania i systemów wytwarzania energii fotowoltaicznej, przekaźniki stają przed coraz większymi wymaganiami dotyczącymi niezawodności przełączania i długoterminowej stabilności w zastosowaniach wysokonapięciowych i wysokoprądowych. The W12T-50 Seria nowych przekaźników energii została specjalnie zaprojektowana do sterowania przełączaniem obwodów w nowym sektorze energii. Nadaje się do przełączania i sterowania obwodami głównymi w pojazdach elektrycznych, stosach ładowania, falownikach fotowoltaicznych i podobnym sprzęcie. Przekaźnik ma kompaktową konstrukcję do montażu na płytce drukowanej, ma wymiary zewnętrzne 31,8 × 28,8 × 19,3 mm i masę około 30 g. Jest dostępny w dwóch konfiguracjach styków: 1A (jeden typ A, normalnie otwarty) i 1C (jeden typ C, przełączny), co pozwala na elastyczny wybór w zależności od wymagań różnych obwodów.
| Dane techniczne | Przedmiot | |
|---|---|---|
| Dane kontaktowe | Ustalenie kontaktu | 1A ~ 1C |
| Rezystancja styku (początkowa) | 50mΩ(6VDC 1A) | |
| Materiał kontaktowy | AgSnO 2 | |
| Wartość znamionowa | Obciążenie znamionowe (obciążenie oporowe) | NIE: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Maks. napięcie przełączania | 277VAC | |
| Maksymalny prąd przełączania | 50A | |
| Maksymalna zdolność przełączania | 138 50VA | |
| Min. dopuszczalne obciążenie | 5 V DC 100 mA |
Konstrukcja o wysokiej izolacji zwiększająca bezpieczeństwo operacyjne systemu
Nowe urządzenia energetyczne działają pod wysokim napięciem przez długi czas, co stawia rygorystyczne wymagania w zakresie wydajności izolacji przekaźników. W12T-50 zastosowano system izolacji klasy F UL. Napięcie przebicia pomiędzy cewką a stykami wynosi 2500 VAC dla typu standardowego i do 4000 VAC dla typu wysokiego napięcia. Wytrzymałość dielektryczna pomiędzy otwartymi stykami wynosi 1500 VAC przez 1 minutę, a początkowa rezystancja izolacji wynosi ≥1000 MΩ (mierzona przy 500 VDC). Te cechy konstrukcyjne pomagają poprawić izolację galwaniczną i zapewniają niezawodną ochronę zapewniającą bezpieczną i stabilną pracę systemu.
| Wydajność elektryczna | ||
|---|---|---|
| Rezystancja izolacji (początkowa) | 1000MΩ(500VDC) | |
| Wytrzymałość dielektryczna (początkowa) | Pomiędzy otwartymi kontaktami | 1500VAC, 1min |
| Pomiędzy cewką i stykami | 2500VAC (typ standardowy)/4000VAC, 1min | |
| Czas działania | ≤20ms | |
| Czas zwolnienia | ≤10ms | |
Stabilny i niezawodny, odpowiedni do złożonych środowisk przemysłowych
Oprócz wydajności elektrycznej, W12T-50 kładzie nacisk również na niezawodność mechaniczną i zdolność adaptacji do środowiska. Przekaźnik działa stabilnie w zakresie temperatur otoczenia od –40°C do 85°C i w zakresie wilgotności od 5% do 90%. Jego żywotność mechaniczna osiąga 5×10⁶ operacji, spełniając wymagania długotrwałej i częstej pracy. Produkt wykazuje również dobrą odporność na wstrząsy (wstrząs funkcjonalny 98 m/s², wstrząs niszczący 980 m/s²) i odporność na wibracje (10 Hz ~ 55 Hz, podwójna amplituda 1,5 mm), dzięki czemu nadaje się do stosowania w urządzeniach pokładowych i przemysłowych systemach sterowania, gdzie wymagana jest wysoka niezawodność.
| Wydajność mechaniczna | Odporność na wstrząsy | Funkcjonalny | 98 m/s² |
| Niszczycielskie | 980m/s2 | ||
| Odporność na wibracje | 10 Hz ~ 55 Hz 1,5 mm przetwornik analogowy | ||
| Środowisko i montaż | Temperatura otoczenia | –40°C ~ 85°C | |
| Wilgotność | 5% ~ 90% | ||
| Zakończenie | PCB | ||
| Waga | Około. 30 gr | ||
| Budowa | ≤Uszczelnione tworzywem sztucznym, zabezpieczone przed topnikiem | ||
Wiele opcji napięcia cewki i zużycia energii w celu dopasowania do różnych systemów sterowania
Aby dostosować się do różnych obwodów sterujących, W12T-50 jest oferowany w dwóch wersjach poboru mocy cewki: typu standardowego i typu czułego. Typ standardowy charakteryzuje się poborem mocy cewki wynoszącym około 1,2 W i jest dostępny w sześciu wersjach napięcia stałego: 5 V, 6,5 V, 12 V, 24 V, 48 V i 110 V. Typ wrażliwy zużywa około 0,9 W i pokrywa ten sam zakres napięcia. Obie wersje mają wybórnapięcie podwyższania ≤75% napięcia znamionowego i napięcie zaniku ≥10% napięcia znamionowego. Czas zadziałania wynosi ≤20 ms, a czas zwolnienia wynosi ≤10 ms. Ujednolicona konstrukcja cewki spełnia potrzeby różnych systemów sterowania i umożliwia elastyczny wybór w oparciu o możliwości napędu.
Dwa typy ochrony dostosowane do różnych środowisk pracy
Model W12T-50 jest dostępny w dwóch wersjach obudowy: z uszczelką z tworzywa sztucznego i zabezpieczoną przed strumieniem. Wersja szczelna z tworzywa sztucznego jest całkowicie zamknięta, skutecznie zapobiegając przedostawaniu się szkodliwych gazów, takich jak H₂S, SO₂, NO₂, a także pyłu. Jest zalecany do trudnych warunków, takich jak obiekty przemysłowe i zewnętrzne stosy ładujące. Wersja odporna na topnik zapobiega przenikaniu topnika jedynie podczas lutowania i nadaje się do czystych urządzeń wewnętrznych. Porady dotyczące wyboru: dla środowisk czystych zaleca się typ odporny na topnik; w środowiskach zanieczyszczonych (zawierających H₂S, SO₂, NO₂, kurz i inne zanieczyszczenia) preferowanym wyborem jest uszczelnienie plastikowe.
Kompaktowa konstrukcja ułatwiająca integrację sprzętu

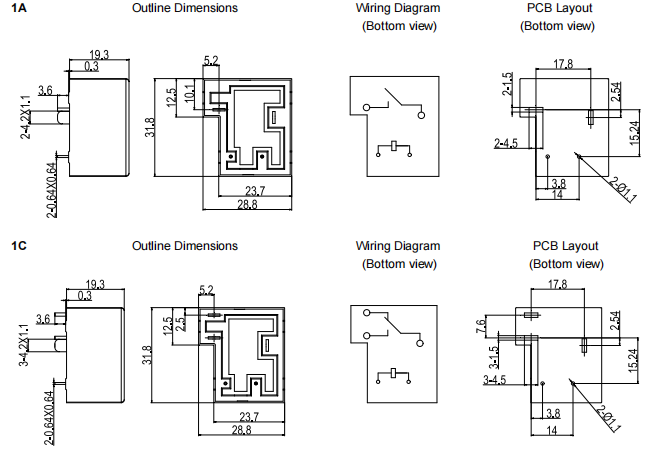

W12T-50 zastosowano ujednoliconą, kompaktową konstrukcję platformy o wymiarach zewnętrznych 31,8 × 28,8 × 19,3 mm. Dla wymiarów bez określonych tolerancji: wymiary ≤1 mm mają tolerancję ±0,2 mm; wymiary >1 mm i <5 mm mają tolerancję ±0,3 mm; wymiary ≥5 mm mają tolerancję ±0,5 mm. W przypadku układów PCB nieokreślone wymiary wynoszą zawsze ±0,1 mm. Standardowe wymiary montażowe i układy pinów ułatwiają producentom sprzętu szybką integrację i aktualizację produktów.
Typowe obszary zastosowań
Dzięki dużym możliwościom przełączania obciążenia, wysokiej wydajności izolacji i dojrzałej konstrukcji platformy, W12T-50 może być szeroko stosowany w następujących dziedzinach:
Pojazdy elektryczne : sterowanie obwodem głównym w systemach zarządzania baterią BMS
Ładowanie stosów : zabezpieczenie wł./wył. na zaciskach wyjściowych AC/DC
Nowa energia fotowoltaiczna : przełączanie obwodów w falownikach i skrzynkach połączeniowych. W tych zastosowaniach przekaźnik realizuje przede wszystkim takie funkcje, jak sterowanie mocą, przełączanie obwodów głównych i wstępnekontrola ładowania, zapewniając stabilne i niezawodne rozwiązania w zakresie kontroli prądu dla systemu.
Często zadawane pytania
P1: Jakie są główne obszary zastosowań W12TPrzekaźnik serii 50?
Seria W12T-50 stosowana jest głównie do sterowania przełączaniem obwodów w nowej energetyce, w tym w pojazdach elektrycznych, słupach ładujących i falownikach fotowoltaicznych, gdzie realizuje funkcje przełączania obwodów głównych i sterowania mocą.
P2: Jaka jest nośność W12T50?
W przypadku styku normalnie otwartego (NO) pod obciążeniem rezystancyjnym 277/250 VAC prąd znamionowy jest dostępny w trzech poziomach: 40 A, 50 A i 60 A. Styk normalnie zamknięty (NC) ma prąd znamionowy 20 A. Maksymalne napięcie przełączania wynosi 277 VAC, maksymalny prąd przełączania wynosi 50 A, a maksymalna moc przełączania wynosi 13850 VA.
P3: Jaką wydajność izolacji zapewnia W12T50 zapewnia?
Przyjmuje system izolacji klasy F UL. Wytrzymałość dielektryczna pomiędzy otwartymi stykami wynosi 1500 VAC/1min; pomiędzy cewką a stykami wynosi 2500 VAC dla typu standardowego i 4000 VAC dla typu wysokiegotyp napięcia. Początkowa rezystancja izolacji wynosi ≥1000 MΩ (przy 500 VDC).
P4: Jaka jest różnica między typami uszczelnionymi plastikiem a typami odpornymi na topnik i jak wybrać?
Wersja z uszczelnieniem z tworzywa sztucznego jest całkowicie zamknięta i odporna na korozyjne gazy (H₂S, SO₂, NO₂) i pył. Wersja odporna na topnik zapobiega przedostawaniu się topnika tylko podczas lutowania. W przypadku czystych środowisk zalecany jest typ odporny na topnik; do środowisk zanieczyszczonych (zawierających H₂S, SO₂, NO₂, pyły itp.) zaleca się wykonanie z uszczelnieniem plastikowym.
P5: Czy można zamienić typ standardowy i typ wrażliwy?
Nie można ich bezpośrednio zamieniać, ponieważ rezystancja cewek i pobór mocy są różne. Typ standardowy wymaga wyższego prądu sterującego, podczas gdy typ wrażliwy wymaga mniejszego. Podczas wymiany należy ponownie obliczyć parametry sterujące cewki w oparciu o możliwości obwodu napędowego.
