Przegląd produktu

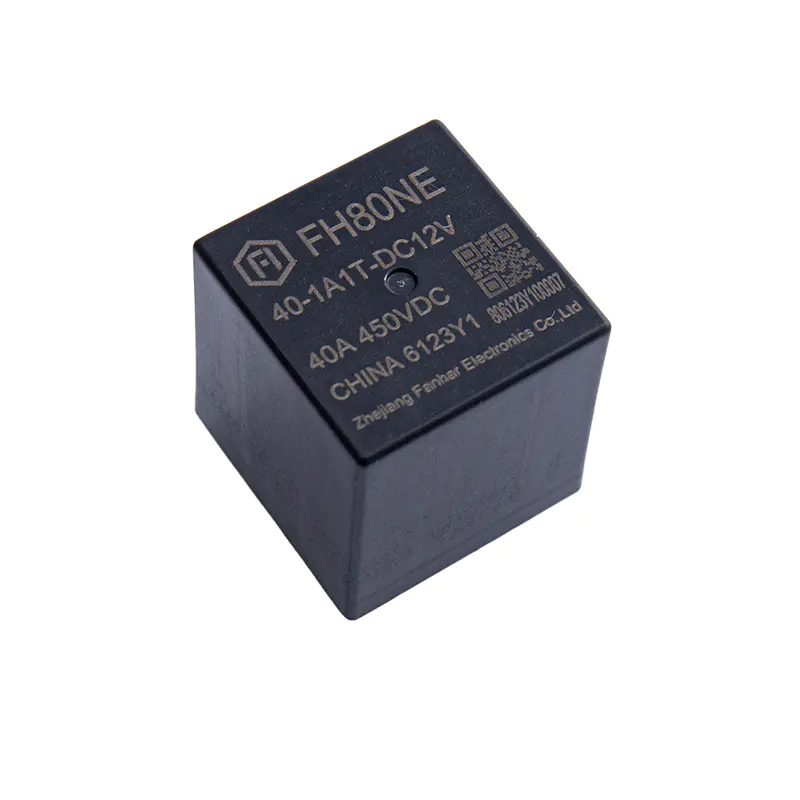

The FH80NE-40 to przekaźnik wysokiego napięcia prądu stałego 40A przeznaczony do układów wysokiego napięcia w pojazdach nowych źródeł energii. Jest przeznaczony głównie do zastosowań w przekaźnikach ładowania wstępnego i przekaźnikach ogrzewania. Produkt zapewnia ciągłą obciążalność prądową 40A w temperaturze 85°C, obciążenie znamionowe 40A przy 450VDC i maksymalne napięcie przełączania do 750 V prądu stałego. Obsługuje również krótkotrwały prąd wysokoprądowy, dzięki czemu nadaje się do scenariuszy montażu na płytkach drukowanych o wysokich wymaganiach dotyczących niezawodności, wytrzymałości dielektrycznej i wymiarów przestrzennych.
W produkcie zastosowano styk normalnie otwarty 1 A, z materiałem stykowym AgSnO₂ i początkową rezystancją styku ≤5 mΩ (6 V DC 20 A). Jego wymiary zewnętrzne wynoszą zaledwie 30 × 29,2 × 30,1 mm, a waga około 55 g, co równoważy możliwości przełączania wysokiego napięcia z kompaktową konstrukcją. Produkt jest zgodny z wymogami bezpieczeństwa IEC 60664-1 i normami środowiskowymi RoHS. Certyfikaty UL/C-UL, TUV i CQC są w toku.

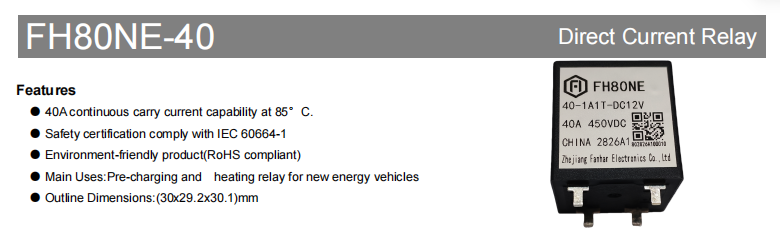

FH80NE-40 40A 450VDC Przekaźnik wysokiego napięcia prądu stałego FH80NE-40 to przekaźnik wysokiego napięcia prądu stałego 40 A do zastosowań w zakresie wstępnego ładowania i ogrzewania pojazdów wykorzystujących nowe źródła energii. Oferuje prąd ciągły 40A w temperaturze 85°C, obciążenie znamionowe 40A 450VDC i maksymalne napięcie przełączania 750VDC. Dzięki stykom AgSnO₂, zaciskom PCB, zgodności z IEC 60664-1 i RoHS, nadaje się do sterowania wysokim napięciem DC w systemach grzewczych BMS/PDU i PTC. Certyfikaty UL/C-UL, TUV i CQC są w toku. Zobacz produkt → Tło aplikacji branżowych
Wraz z rozwojem platform wysokiego napięcia w pojazdach nowych źródeł energii, obwody wstępnego ładowania i obwody zarządzania ciepłem mają coraz wyższe wymagania wobec przekaźników:
Przekaźnik wstępnego ładowania : W momencie załączenia rezystor ładowania wstępnego ogranicza prąd ładowania kondensatora magistrali, aby zapobiec zespawaniu styków głównego przekaźnika na skutek prądu rozruchowego. Po zakończeniu ładowania wstępnego przekaźnik główny zamyka się, a przekaźnik ładowania wstępnego otwiera się. FH80NE-40 może przewodzić prąd ciągły 40 A i krótkotrwały prąd wysokoprądowy, dzięki czemu nadaje się jako element sterujący w obwodach wstępnego ładowania.
Przekaźnik ogrzewania : Scenariusze takie jak zarządzanie temperaturą akumulatora i grzejniki PTC w pojazdach zasilanych nowym energią wymagają przekaźników prądu stałego wysokiego napięcia do sterowania włączaniem/wyłączaniem obwodów grzewczych. Obciążenie znamionowe 450 VDC zasilacza FH80NE-40, maksymalne napięcie przełączania 750 VDC i materiał styków AgSnO₂ mogą spełnić wymagania niezawodnego przełączania obwodów grzewczych wysokiego napięcia.
Montaż na PCB : W produkcie zastosowano strukturę zacisków PCB, co ułatwia integrację z elektronicznymi jednostkami sterującymi, takimi jak BMS, PDU i skrzynki rozdzielcze wysokiego napięcia. Nadaje się do automatycznego umieszczania i lutowania.
Podstawowa wydajność i kluczowe zalety
Silne obciążenie i możliwość przełączania
FH80NE-40 ma zdolność ciągłego przewodzenia prądu 40A w temperaturze 85°C. Jego obciążenie znamionowe wynosi 40A 450VDC (obciążenie rezystancyjne), maksymalne napięcie przełączania wynosi do 750VDC, maksymalny prąd wyłączalny wynosi 50A (450VDC, ≥1 praca), a maksymalna zdolność przełączania sięga 22500VA.
FH80NE-40 może nie tylko stale przenosić prąd 40 A w temperaturze 85°C, ale także wytrzymuje wyższe udary prądowe w krótkich okresach: 80 A przez 60 s, 160 A przez 5 s, 240 A przez 3 s i 400 A przez 0,6 s.
Ta zdolność pozwala mu poradzić sobie z rozruchem i chwilowymi warunkami wysokiego natężenia prądu w obwodach ładowania wstępnego i obwodach grzewczych, dzięki czemu nadaje się do scenariuszy montażu na płytkach drukowanych w wysokonapięciowych systemach prądu stałego w pojazdach nowych generacji.
Szybka reakcja i długa żywotność
FH80NE-40 zapewnia szybkie działanie: czas zadziałania ≤30 ms i czas zwolnienia ≤10 ms (przy napięciu znamionowym), spełniając wymagania dotyczące szybkości reakcji obwodów prądu stałego wysokiego napięcia.
Pod względem życiowym:
- Trwałość mechaniczna: 1×10⁵ op
- Żywotność elektryczna (obciążenie rezystancyjne): 450VDC / 40A: 1×10³ operacji, 450VDC / 10A: 1×10⁴ operacji
Podczas faktycznego doboru żywotność należy ocenić na podstawie prądu obciążenia, napięcia i częstotliwości przełączania, aby zapewnić spełnienie wymagań dotyczących długoterminowej pracy systemu.
Doskonała izolacja i wytrzymałość dielektryczna
FH80NE-40 działa niezawodnie pod względem izolacji i wytrzymałości dielektrycznej:
- Rezystancja izolacji (początkowa): 1000MΩ (500VDC)
- Wytrzymałość dielektryczna (początkowa): Między otwartymi stykami: 2000VAC / 1min, Między cewką a stykami: 3000VAC / 1min
Produkt spełnia wymagania bezpieczeństwa IEC 60664-1 oraz normy środowiskowe RoHS, zapewniając ochronę zapewniającą bezpieczną izolację i niezawodne działanie systemów prądu stałego wysokiego napięcia.
Zaawansowany materiał stykowy i niska rezystancja styku
W FH80NE-40 zastosowano materiał stykowy AgSnO₂ (tlenek srebra cyny) z normalnie otwartym stykiem 1A. AgSnO₂ zapewnia dobrą przewodność, odporność na erozję łukową i przyjazność dla środowiska, dzięki czemu nadaje się do zastosowań związanych z częstym przełączaniem i sterowaniem wysokim napięciem prądu stałego.
Początkowa rezystancja styku wynosi ≤5 mΩ (6 V DC 20 A), co pomaga zmniejszyć straty przewodzenia i wzrost temperatury, poprawiając wydajność i niezawodność systemu.
Specyfikacje cewek i konstrukcja energooszczędna
FH80NE-40 oferuje pięć opcji napięcia cewki: DC6V, DC9V, DC12V, DC24V i DC48V, o mocy znamionowej 3W. Szczegółowe parametry przedstawiają się następująco:
| Napięcie znamionowe | Napięcie robocze VDC | Zwolnij napięcie VDC | Prąd znamionowy (±10%) | Rezystancja cewki (±10%) | Moc znamionowa | Maksymalne napięcie (krótkotrwała wytrzymałość) |
|---|---|---|---|---|---|---|
| Napięcie stałe 6 V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | Napięcie stałe 7,2 V |
| Napięcie stałe 9 V | ≤6,75 | ≥0,45 | 333,3 mA | 27 Ω | Napięcie stałe 10,8 V | |
| Napięcie stałe 12 V | ≤9,00 | ≥1,2 | 250mA | 48Ω | Napięcie stałe 14,4 V | |
| Napięcie stałe 24 V | ≤18,00 | ≥2,4 | 125 mA | 192Ω | Napięcie stałe 28,8 V | |
| Napięcie stałe 48 V | ≤36,00 | ≥4,8 | 62,5 mA | 768 Ω | Napięcie stałe 57,6 V |
Uwaga: Aby zapobiec przegrzaniu i wypaleniu, napięcie przyłożone do cewki nie może przekraczać maksymalnego napięcia podtrzymania przez dłuższy czas. Napięcie maksymalne to najwyższe napięcie, jakie przekaźnik może wytrzymać przez krótki czas.
Możliwość dostosowania do środowiska i wydajność mechaniczna
FH80NE-40 dobrze radzi sobie z przystosowaniem się do środowiska i wydajnością mechaniczną: zakres temperatur pracy wynosi od -40°C do 85°C, a zakres wilgotności wynosi od 5% do 85% wilgotności względnej. Jego odporność na wstrząsy wynosi funkcjonalnie 196 m/s² (10 g) i niszczycielsko 490 m/s² (100 g); jego odporność na wibracje wynosi od 10 Hz do 500 Hz, 49 m/s². Produkt waży około 55 g (bez akcesoriów), ma wymiary obrysowe 30 × 29,2 × 30,1 mm i wykorzystuje konstrukcję terminala PCB. Podczas okablowania strona obciążenia ma polaryzację (1, 2-), a strona cewki nie ma polaryzacji (5, 6). Zalecana temperatura lutowania miedzi dla zacisków wyprowadzających obciążenie wynosi 260°C ± 5°C, przy czasie lutowania 3–5 s.
Przegląd specyfikacji technicznych
| Przedmiot | Parametr |
|---|---|
| Formularz kontaktowy | 1A (1 styk normalnie otwarty) |
| Materiał kontaktowy | AgSnO₂ |
| Opór kontaktowy | ≤5mΩ (6VDC 20A) |
| Prąd znamionowy | 40A |
| Obciążenie znamionowe (rezystancyjne) | 40A 450VDC |
| Maksymalne napięcie przełączania | 750VDC |
| Maksymalny prąd wyłączający | 50A (450VDC, ≥1 operacja) |
| Maksymalna zdolność przełączania | 22500VA |
| Rezystancja izolacji | 1000MΩ |
| Wytrzymałość dielektryczna (początkowa) | Między otwartymi stykami: 2000VAC/1min; pomiędzy cewką a stykami: 3000VAC/1min |
| Czas działania | ≤30ms (przy napięciu znamionowym) |
| Czas zwolnienia | ≤10ms (przy napięciu znamionowym) |
| Życie mechaniczne | 1×10⁵ ops |
| Życie elektryczne | Przełączanie: 1×103ops (450VDC,40A) Przełączanie: 1×104ops (450VDC,10A) Przełączanie: 4×103ops (650VDC,12A) Wykonanie: 7,5 × 104 ops (450 V DC, 35 A) Wykonanie: 5×104 ops (750VDC, 40A) |
| Aktualna nośność | 40A 60A:30min 80:60 160A: 5s 240A:3s 400A: 0,6 s |
| Temperatura otoczenia | <-40°C do 85°C |
| Wilgotność | 5% do 85% wilgotności względnej |
| Waga | Około. 55g |
| Wymiary zarysu | 30 × 29,2 × 30,1 mm |
| Struktura terminala | Zacisk PCB |
Uwaga: Powyższe dane są wartościami początkowymi. Specyfikacja ma charakter wyłącznie informacyjny. Dane techniczne mogą ulec zmianie bez powiadomienia.
Wymiary, okablowanie i układ PCB
FH80NE-40 ma wymiary zewnętrzne 30 × 29,2 × 30,1 mm i wykorzystuje strukturę zacisków PCB. Metoda okablowania w widoku od dołu to: strona obciążenia 1( ), 2(-), z polaryzacją po stronie obciążenia; strona cewki 5, 6, bez polaryzacji po stronie cewki. W przypadku układu PCB nieokreślone tolerancje wynoszą zazwyczaj ± 0,1 mm; w przypadku wymiarów obrysowych, gdy tolerancje nie są określone, wymiary ≤1 mm wynoszą ±0,2 mm, wymiary >1 mm i <5 mm wynoszą ±0,3 mm, a wymiary ≥5 mm wynoszą ±0,5 mm.
Atesty bezpieczeństwa i zgodność
- Spełnia wymagania bezpieczeństwa IEC 60664-1.
- Produkt zgodny z dyrektywą RoHS.
- Oczekujące certyfikaty UL/C-UL, TUV i CQC.
- Docelowa zatwierdzona wartość znamionowa: przełączanie rezystancyjne 40A 450VDC 1000ops (operacje 1×10³) w temperaturze 85°C.
- Konkretny status certyfikacji zależy od oficjalnych certyfikatów. Przed dokonaniem wyboru zaleca się kontakt z producentem w celu potwierdzenia najnowszego postępu certyfikacji.
Typowe scenariusze zastosowań
Wstępne ładowanie nowego pojazdu energetycznego : Wytrzymałość ciągła 40 A (85°C), krótkotrwała wytrzymuje 80 A/60 s, 160 A/5 s, 240 A/3 s i 400 A/0,6 s, odpowiednia do sterowania włączaniem/wyłączaniem w obwodach wstępnego ładowania.
Nowe ogrzewanie pojazdów na energię : Obciążenie znamionowe 40A 450VDC, maksymalne napięcie przełączania 750VDC, odpowiednie do obwodów grzewczych wysokiego napięcia, takich jak ogrzewanie PTC.
Zarządzanie temperaturą akumulatora / sterowanie ogrzewaniem PTC : Temperatura robocza -40°C do 85°C, styki AgSnO₂, odpowiednie do środowisk o wysokiej i niskiej temperaturze w pojazdach.
Inne scenariusze montażu na płytce drukowanej : Strona obciążenia ma polaryzację (1, 2-), strona cewki nie ma polaryzacji (5, 6), warunki lutowania 260°C ± 5°C / 3–5 s.
Konkretny wybór należy potwierdzić na podstawie rzeczywistego obciążenia, napięcia cewki, wymagań dotyczących trwałości i statusu certyfikacji.
Środki ostrożności dotyczące instalacji i użytkowania
Nie upuszczaj produktu i nie poddawaj go wpływom zewnętrznym, aby zachować pierwotne parametry użytkowe.
Temperatura lutowania miedzianych zacisków wyprowadzających obciążenie: 260°C ± 5°C, czas lutowania 3–5s.
Strona obciążenia ma polaryzację. Proszę poprawnie połączyć 1( ) i 2(-); strona cewki nie ma polaryzacji.
Aby uniknąć przegrzania lub przepalenia, napięcie cewki nie może przekraczać maksymalnego napięcia trzymania przez dłuższy czas.
Przekaźnik ten jest modelem zaprojektowanym na zamówienie. Podane przykłady mają wyłącznie charakter poglądowy. W celu uzyskania szczegółowego wyboru prosimy o kontakt z firmą Zhejiang Fanhar Electronics Co., Ltd.
Specyfikacja ma charakter wyłącznie informacyjny. Dane techniczne mogą ulec zmianie bez powiadomienia.
Często zadawane pytania
P1: Jakie są główne zastosowania FH80NE-40?
Stosowany jest głównie w przekaźnikach wstępnego ładowania pojazdów elektrycznych i przekaźnikach grzewczych, może być również stosowany w scenariuszach montażu na płytkach drukowanych, takich jak zarządzanie temperaturą akumulatora, sterowanie ogrzewaniem PTC, BMS/PDU i pętle sterujące wysokiego napięcia DC.
P2: Jakie jest obciążenie znamionowe i maksymalna zdolność przełączania FH80NE-40?
Obciążenie znamionowe: 40A 450VDC (obciążenie rezystancyjne); maksymalna moc łączeniowa: 22500VA.
P3: Jakie są możliwości ciągłego i krótkotrwałego przenoszenia prądu?
Ma ciągłą obciążalność prądową 40A w temperaturze 85°C. Krótkotrwała obciążalność prądowa: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
P4: Jakie jest maksymalne napięcie przełączania i maksymalny prąd wyłączający?
Maksymalne napięcie przełączania: 750VDC; maksymalny prąd wyłączalny: 50A (450VDC, ≥1 zadziałanie).
P5: Jaka jest forma kontaktu, materiał styku i rezystancja styku?
Formularz kontaktowy: 1A normalnie otwarty; materiał styków: AgSnO₂; początkowa rezystancja styku: ≤5mΩ (6VDC 20A).
P6: Czy obsługiwane jest dostosowywanie? Jak zamówić?
Formularz kontaktowy: 1A normalnie otwarty; materiał styków: AgSnO₂; początkowa rezystancja styku: ≤5mΩ (6VDC 20A).
Podsumowanie
FH80NE-40 to przekaźnik wysokiego napięcia prądu stałego 40 A przeznaczony do systemów wysokiego napięcia w pojazdach nowych źródeł energii. Charakteryzuje się obciążeniem znamionowym 40A 450VDC, maksymalnym napięciem przełączania 750VDC, możliwością ciągłego przenoszenia prądu 40A przy 85°C i krótkotrwałą możliwością wysokiego prądu. Styki AgSnO₂, wysoka izolacja i wytrzymałość dielektryczna, szybkie działanie, montaż na płytce drukowanej i zgodność z dyrektywą RoHS sprawiają, że nadaje się do scenariuszy sterowania wysokim napięciem DC, takich jak wstępne ładowanie, sterowanie ogrzewaniem, grzejniki PTC, BMS i PDU.
Aby uzyskać najnowsze specyfikacje, certyfikaty, wsparcie dotyczące próbek lub spersonalizowane zalecenia dotyczące wyboru, prosimy o kontakt z Zhejiang Fanhar Electronics Co., Ltd.
