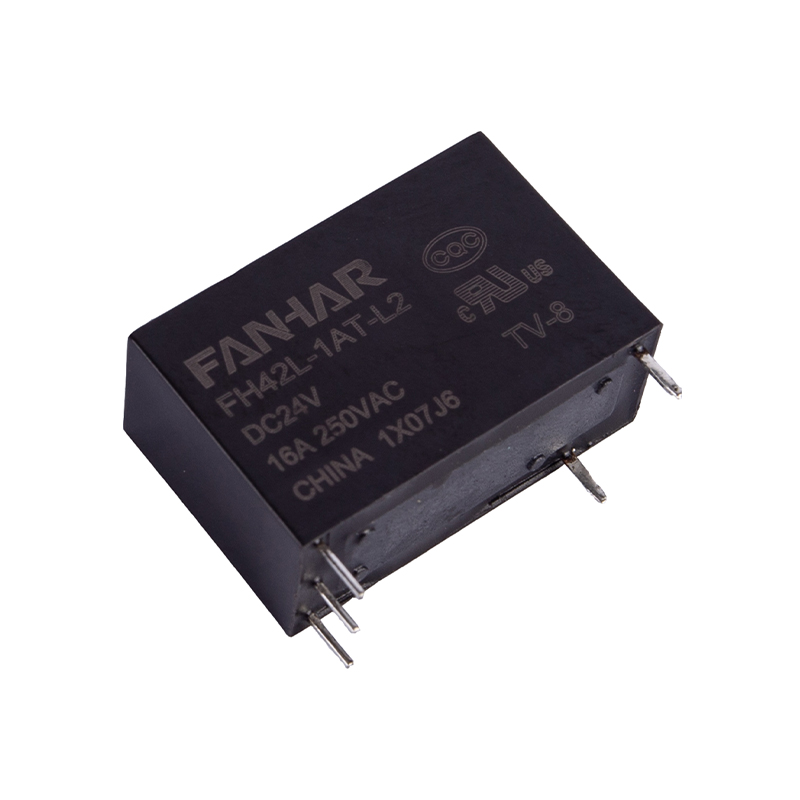

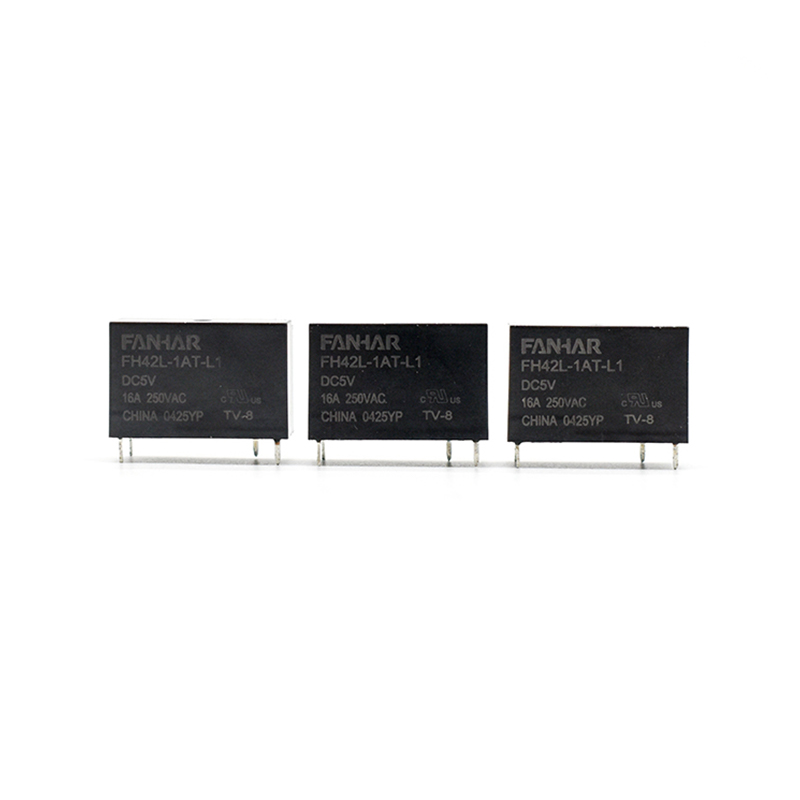

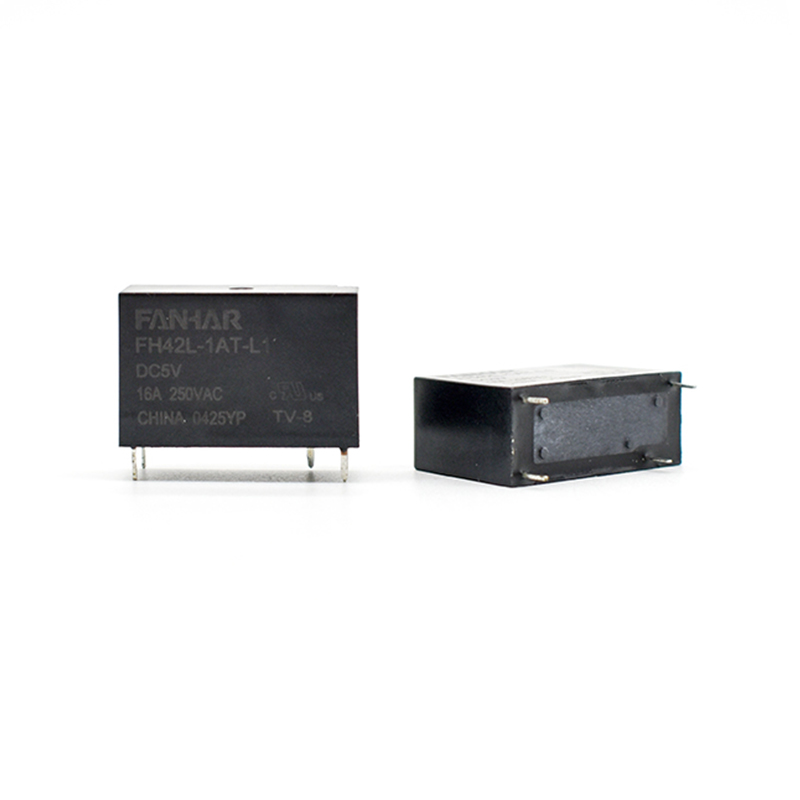

Przekaźnik zatrzaskowy FH42L 16A 20A Zgodny z UL CQC

Dane techniczne

Przedmiot

Dane kontaktowe

Ustalenie kontaktu

1A ~ 1B

Rezystancja stykowa

≤50mΩ(6VDC 1A)

Materiał kontaktowy

AgSnO ₂

Wartość znamionowa

Obciążenie znamionowe (obciążenie oporowe)

16A, 250VAC (standardy)

20A, 250VAC

Maks. napięcie przełączania

277VAC

Maksymalny prąd przełączania

20A

Maksymalna zdolność przełączania

4000VA

Min. dopuszczalne obciążenie

5 V DC 100 mA

Wydajność elektryczna

Rezystancja izolacji (początkowa)

1000MΩ(500VDC)

Wytrzymałość dielektryczna

(początkowe))

Pomiędzy otwartymi kontaktami

1000 V AC, 1 min

Pomiędzy cewką i stykami

4000VAC, 1min

Ustaw czas

≤15ms

Zresetuj czas

≤15ms

Wydajność mechaniczna

Szok

opór

Funkcjonalny

98 m/s ²

Niszczycielskie

980 m/s ²

Odporność na wibracje

10 Hz ~ 55 Hz 1,5 mm DA

Wytrzymałość

Mechaniczne

1×10 ⁶ op

Elektryczne (temperatura pokojowa)

16A 250VAC                                            9×10 ⁴ op(ON/OFF=1s/9s)

20A, 250VAC                                             5×10 ⁴ op(ON/OFF=1s/9s)

600 W, 120 V AC (obciążenie lampy LED)              5×10 ⁴ op(ON/OFF=1s/9s)

TV-8                                     2,5×10 ⁴ op(ON/OFF=1s/9s)

Stan operacyjny

Temperatura otoczenia

-40 ℃ ~ 85 ℃

Wilgotność

5% do 90%

Zakończenie

PCB

Masa jednostkowa

Około 8g

Budowa

Uszczelnione tworzywem sztucznym､Odporne na topnik
