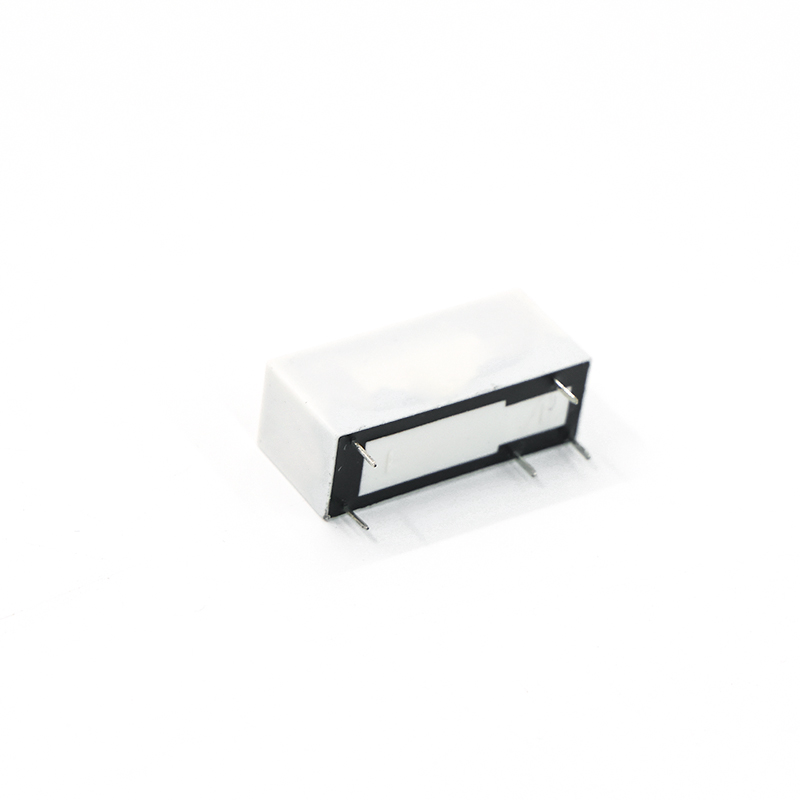

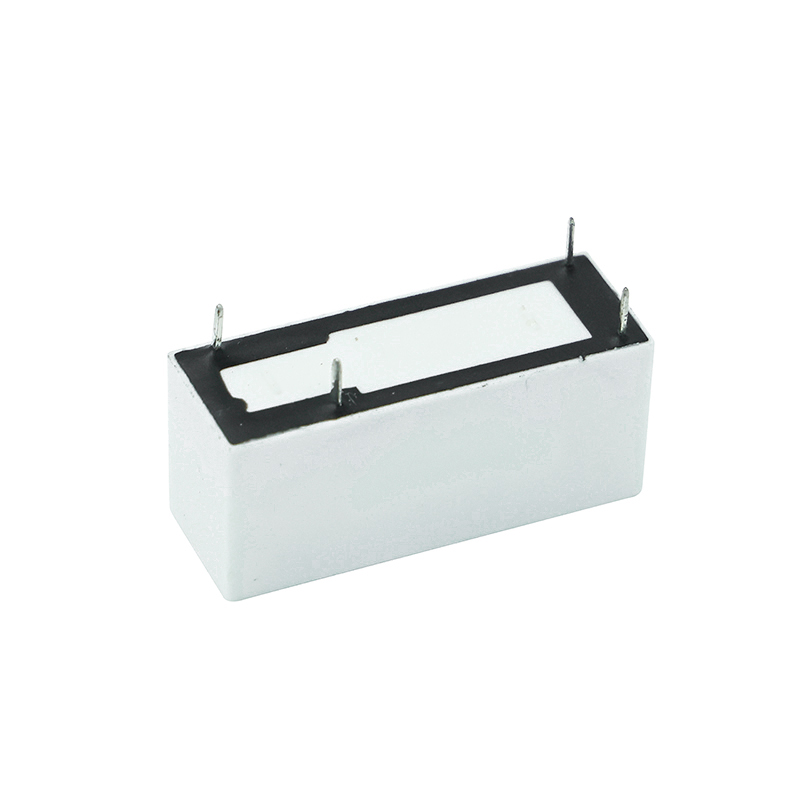

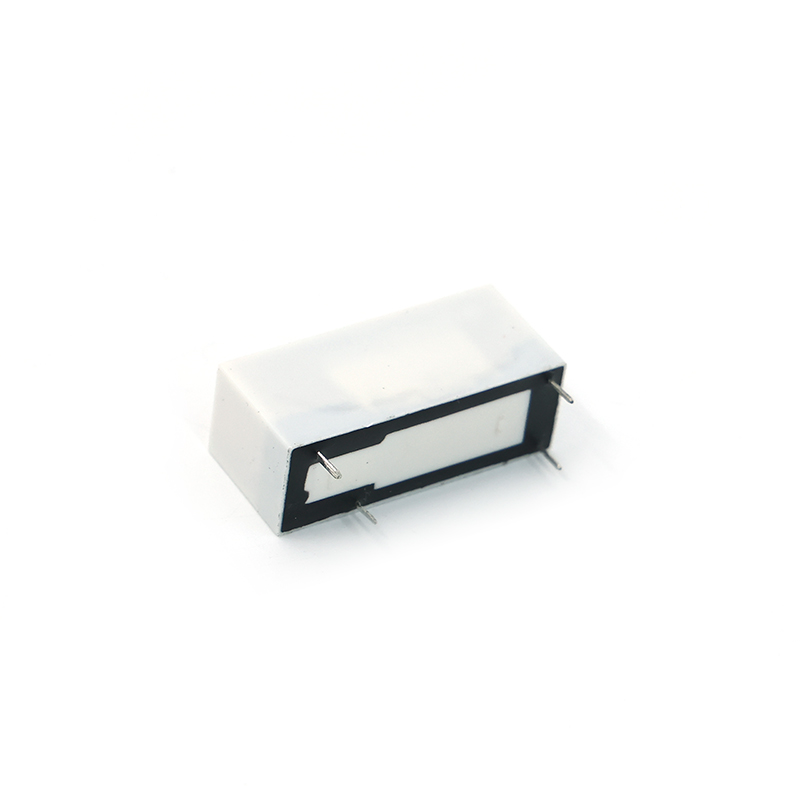

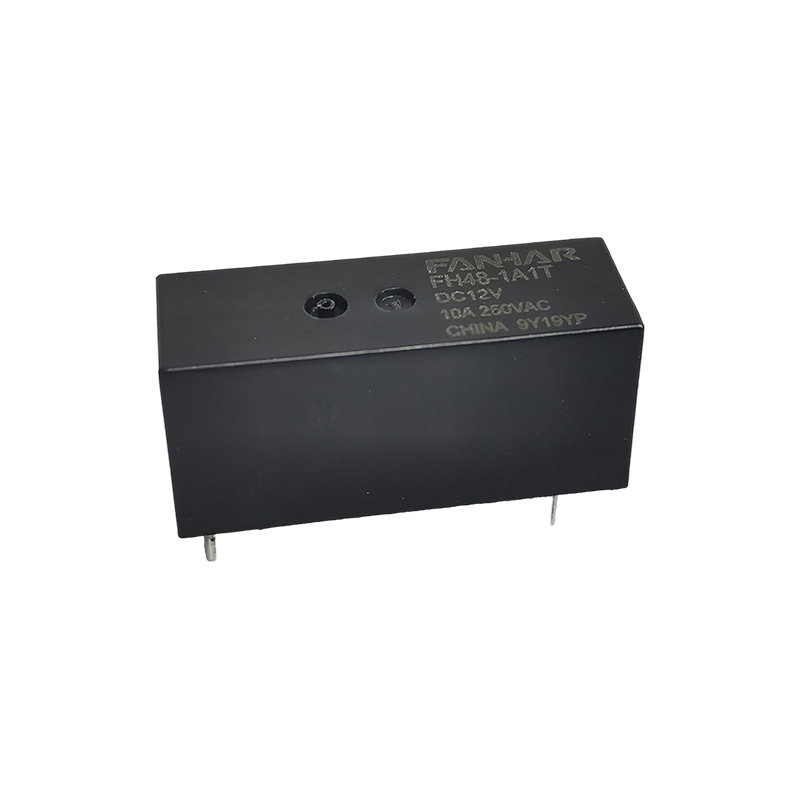

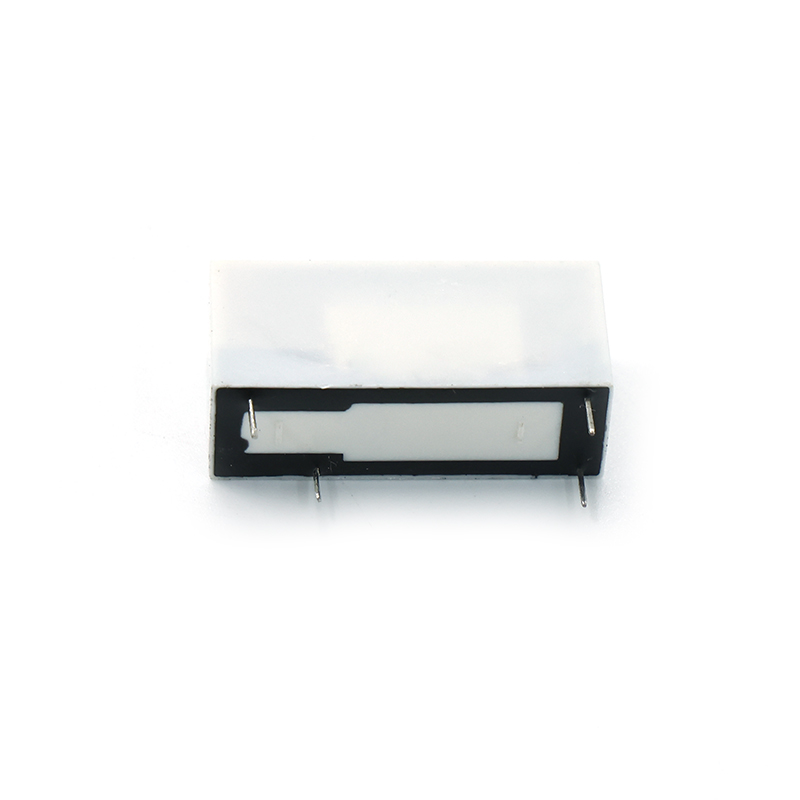

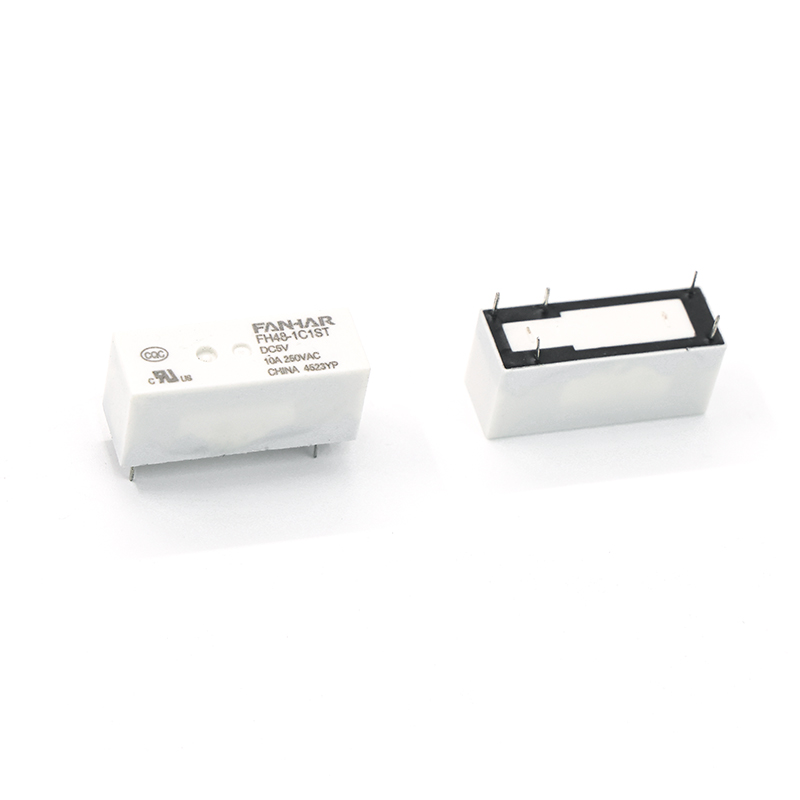

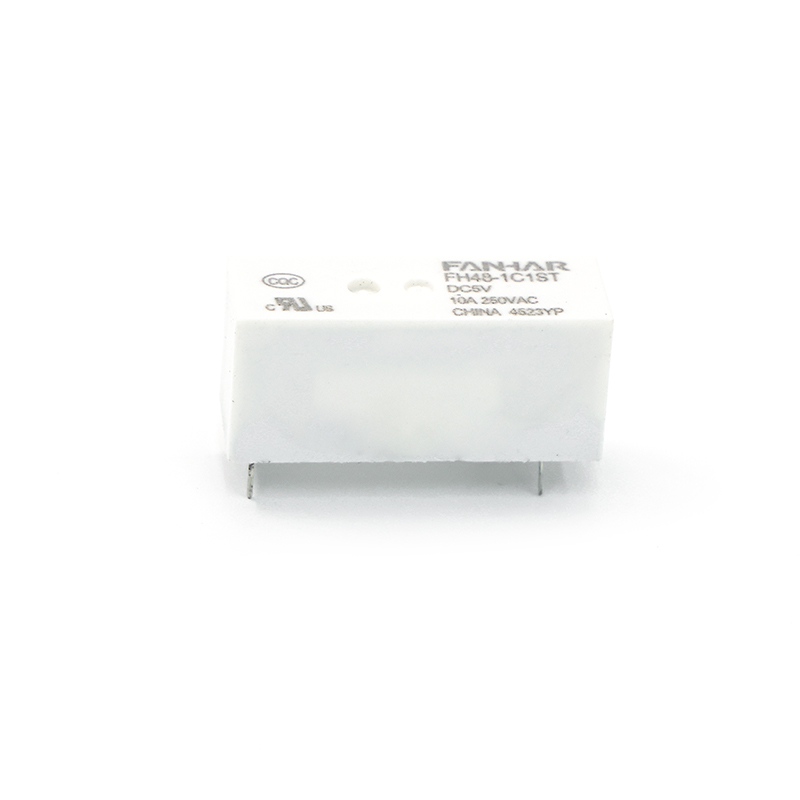

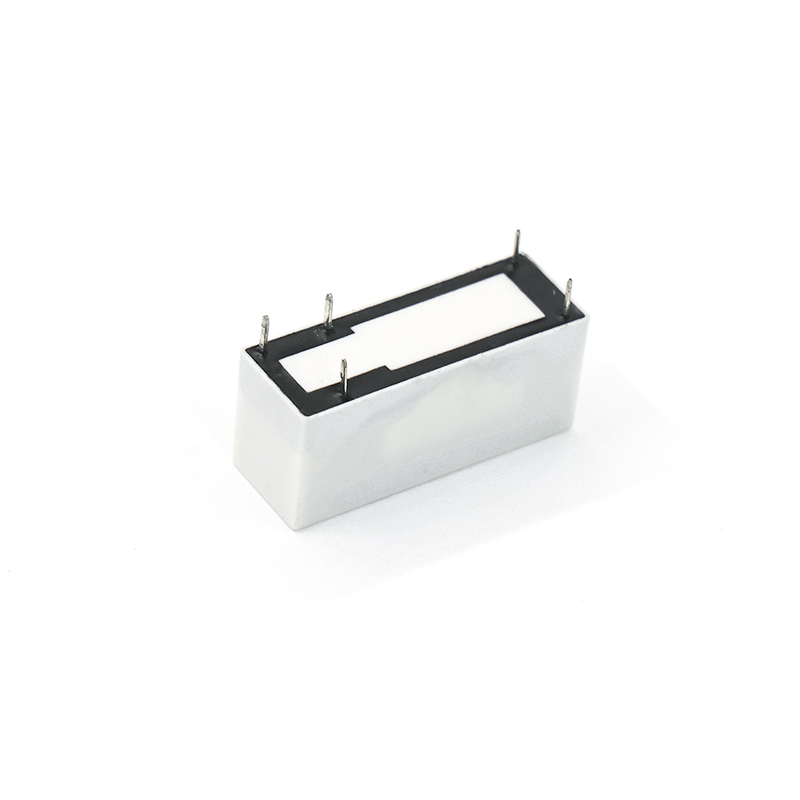

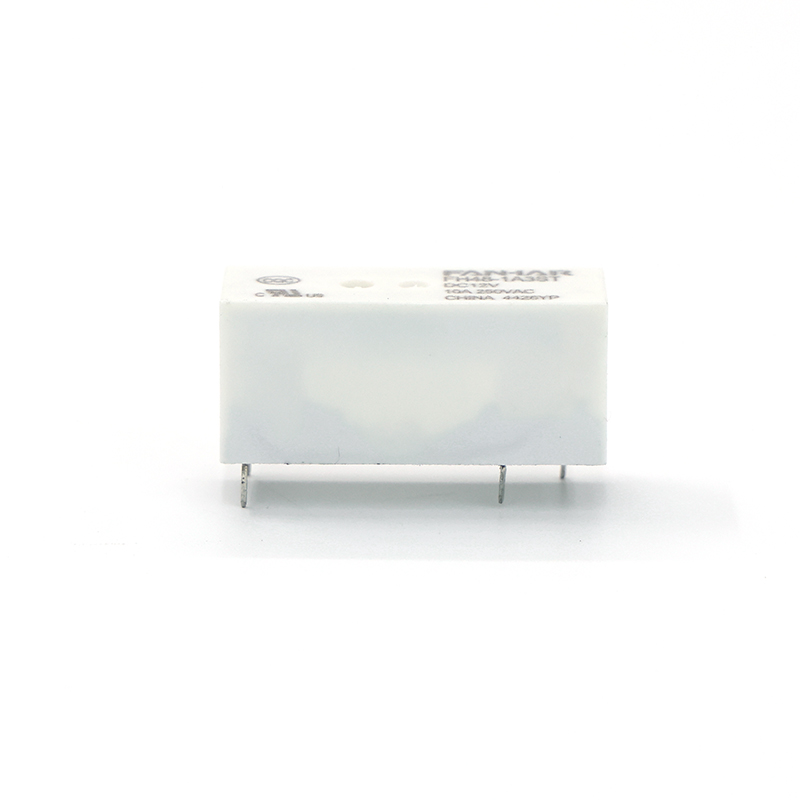

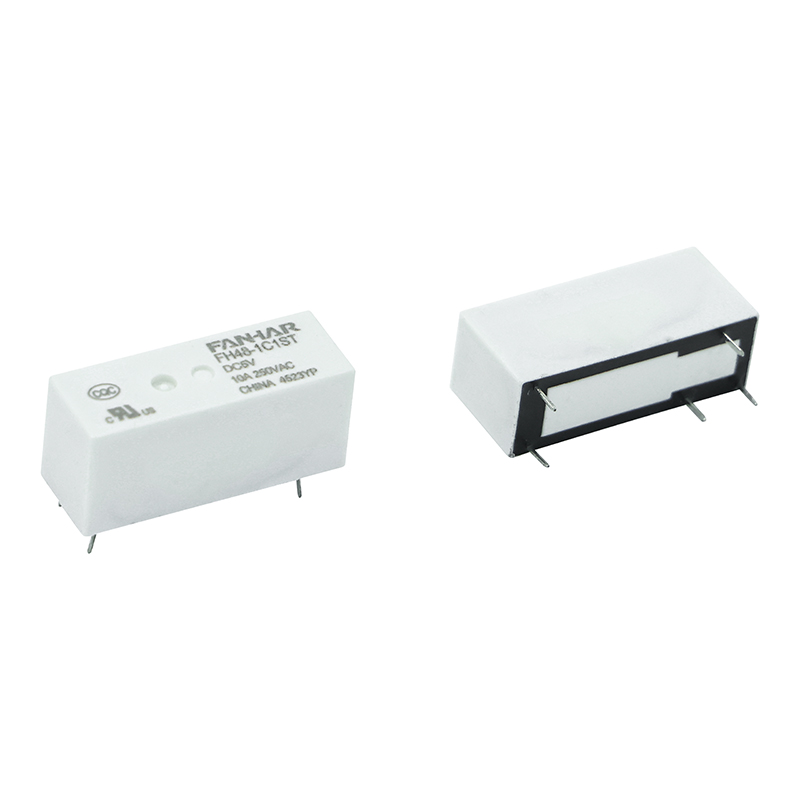

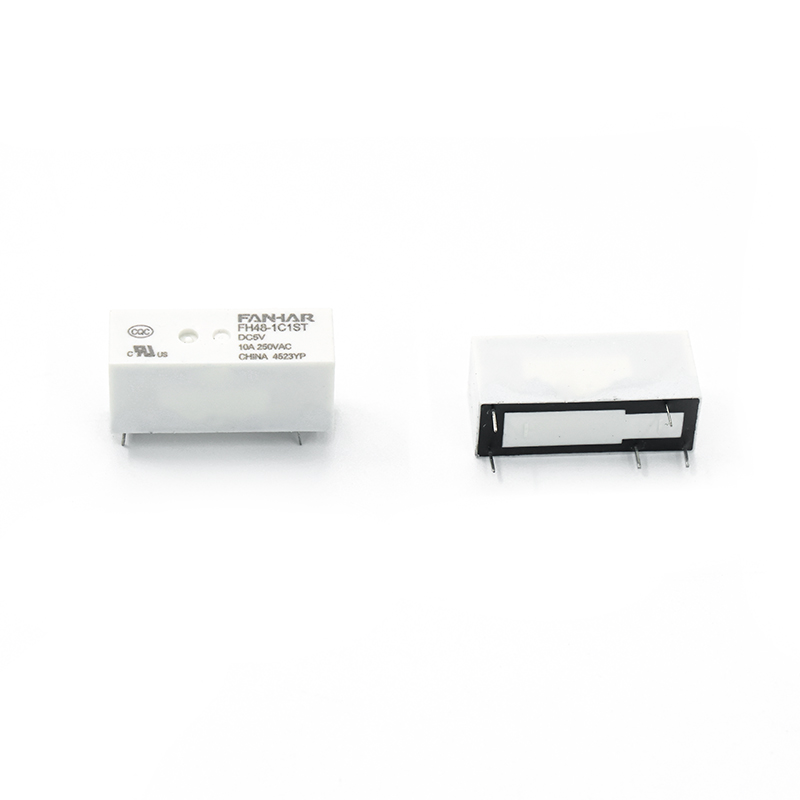

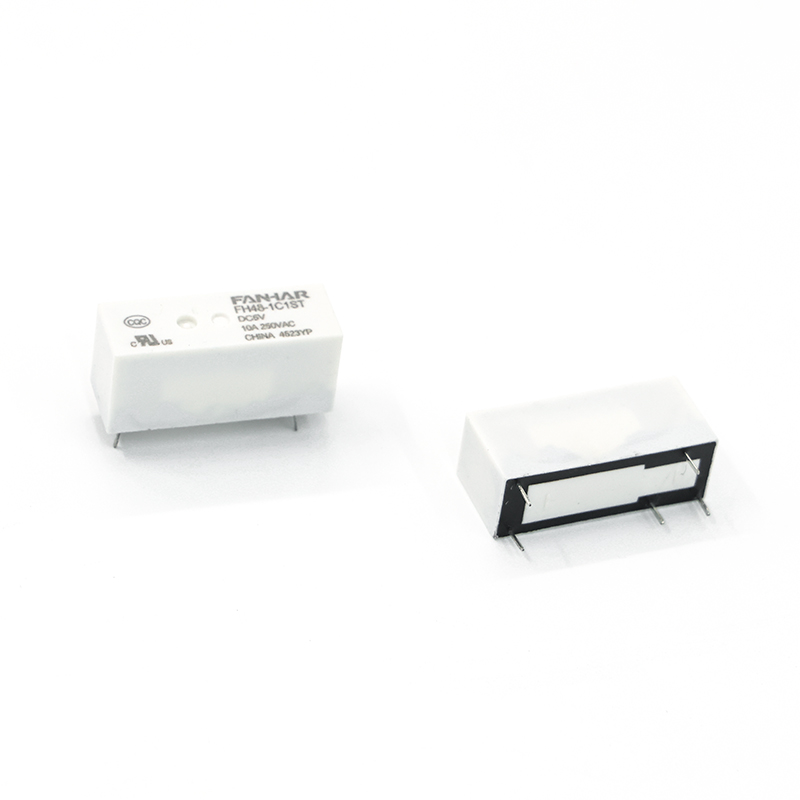

Przekaźnik przemysłowy FH48 10A Zgodny z UL TUV CQC

Funkcje:
Możliwość przełączania 10A
Niska wysokość, tylko 12,5 mm
Droga pełzania pomiędzy cewką a stykiem przy napięciu dielektrycznym wytrzymującym 4kV wynosi ponad 8mm
Dostępne są produkty zgodne z normą IEC60335-1
Dostępne są różne typy styków
Dostępne są różne rodzaje gniazd
System izolacji UL: klasa F
Dostępne są produkty spełniające wymagania dotyczące przepływu przez otwór przelotowy
Wymiary konturu: (28,6 × 10,3 × 12,3) mm $ $

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik przemysłowy FH50 16A Zgodny z UL TUV CQC NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu		1A, 1B, 1C
	Rezystancja styku (początkowa)		≤100mΩ(6VDC 1A)
	Materiał kontaktowy		AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)		10A 250VAC
	Maks. napięcie przełączania		440VAC
	Maksymalny prąd przełączania		10A
	Maksymalna zdolność przełączania		2500VA
	Min. dopuszczalne obciążenie		5 V prądu stałego 100 mA
Wydajność elektryczna	Rezystancja izolacji (początkowa)		1000MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	1000VAC, 1 min
		Pomiędzy cewką i stykami	5000VAC, 1 min
	Czas działania		≤10ms
	Czas zwolnienia		≤5ms
Wydajność mechaniczna	Odporność na wstrząsy	Funkcjonalny	98 m/s ² (10G)
		Niszczycielskie	980 m/s ² (100G)
	Odporność na wibracje		10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne		1× 10 ⁷ op
	Elektryczne (temperatura pokojowa)		10A 250VAC 1× 10 ⁵ op(ON/OFF= 1s/9s)
Stan operacyjny	Temperatura otoczenia		-40 ℃ ~ 85 ℃
	Wilgotność		5% do 90%
Zakończenie			PCB
Masa jednostkowa			Około 8g
Budowa			Uszczelnione plastikiem, odporne na topnik

Opis

Przekaźnik mocy FH48, różne typy kontraktów to wysokowydajny przemysłowy przekaźnik sterujący odpowiedni do różnych scenariuszy zastosowań elektrycznych. Jego podstawowe cechy obejmują możliwość przełączania styków 10 A, stabilną pracę przy napięciach stykowych do 440 V i obsługę obciążeń prądowych do 10 A, zapewniając niezawodną pracę w różnych warunkach obciążenia. Przekaźnik FH48 wykorzystuje zaawansowaną technologię pakowania, na przykład konstrukcję w obudowie z tworzywa sztucznego, która skutecznie radzi sobie w zanieczyszczonym środowisku, zapewniając jednocześnie dobrą wydajność elektryczną i trwałość. Konstrukcja przekaźnika FH48 skupia się na szczegółach, a jego wymiary i wymiary montażowe są dokładnie oznaczone w milimetrach, co ułatwia użytkownikom szybkie zrozumienie wymagań instalacyjnych produktu i zajętości miejsca. Na przykład model 1C2 ma wymiary 28,6 mm × 12,3 mm × 10,3 mm i średnicę otworu montażowego Φ8,3 mm. Parametry te zapewniają użytkownikom jasne wskazówki dotyczące instalacji. Ponadto FH48 obsługuje również różne typy styków, takie jak 1A, 1C (NO) i 2C (NO), aby spełnić różne wymagania obwodów. Przekaźnik mocy FH48 przeszedł wiele certyfikatów bezpieczeństwa, takich jak UL/CUL, TUV i CQC, zapewniających jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Jego elektryczna krzywa charakterystyki pokazuje maksymalną moc przełączania i krzywą trwałości elektrycznej, co dodatkowo potwierdza jego doskonałą wydajność. Podczas użytkowania użytkownicy powinni zwracać uwagę, aby uniknąć utraty wydajności spowodowanej upadkiem i wybrać odpowiednie materiały stykowe zgodnie z konkretnymi potrzebami, takie jak AgSnO₂. Podsumowując, przekaźnik mocy FH48 to wydajny i szeroko stosowany przemysłowy przekaźnik sterujący, idealny wybór dla inżynierów elektryków i zastosowań przemysłowych.
