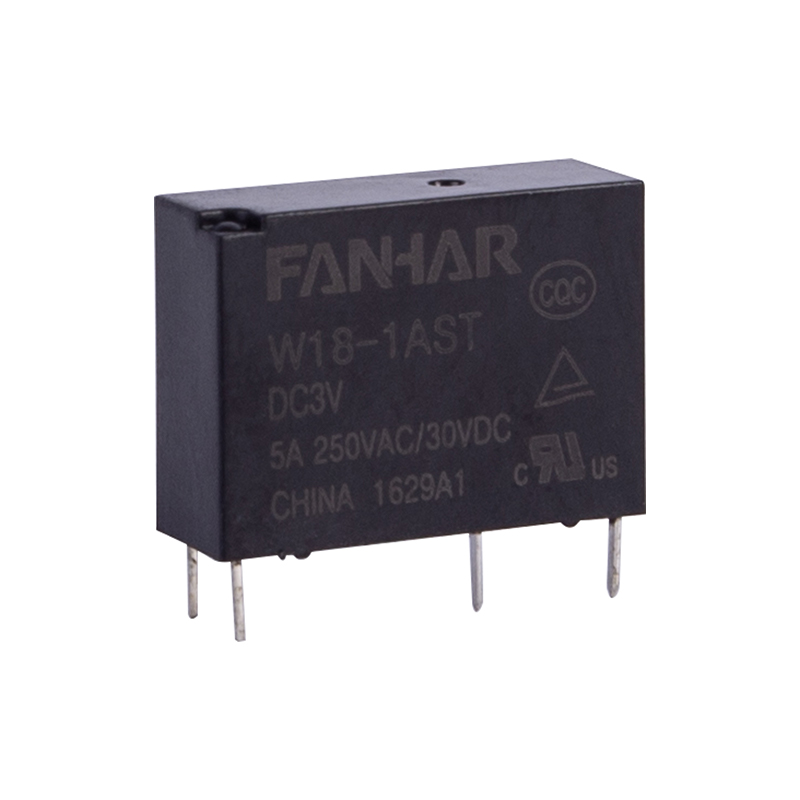

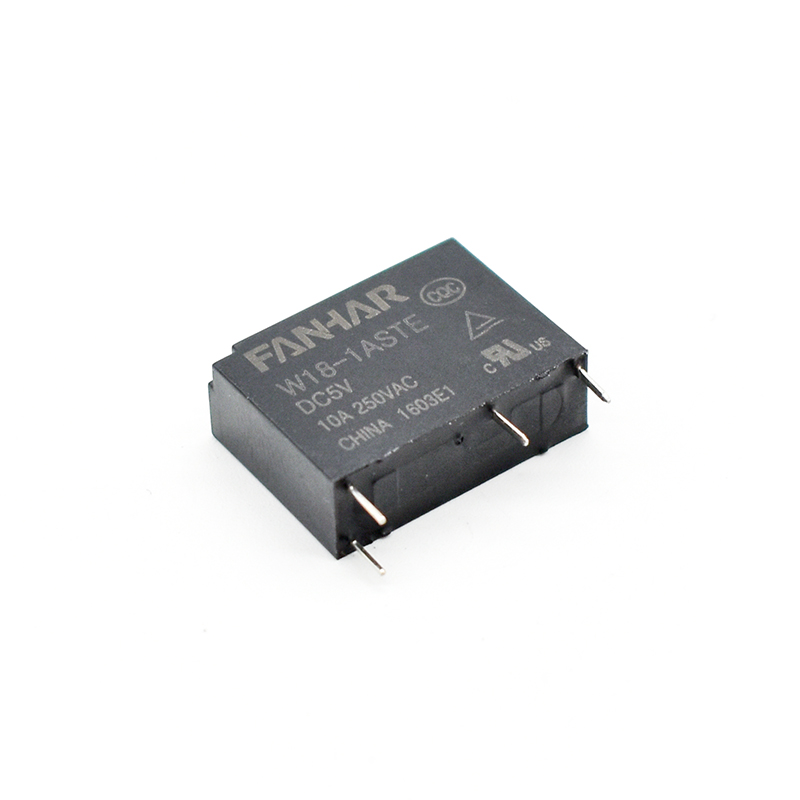

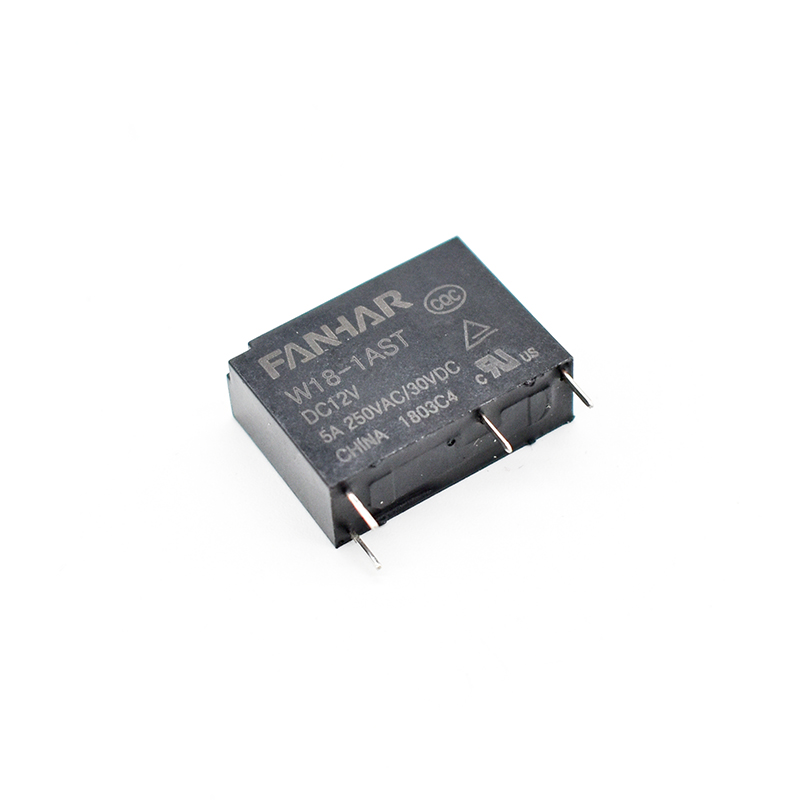

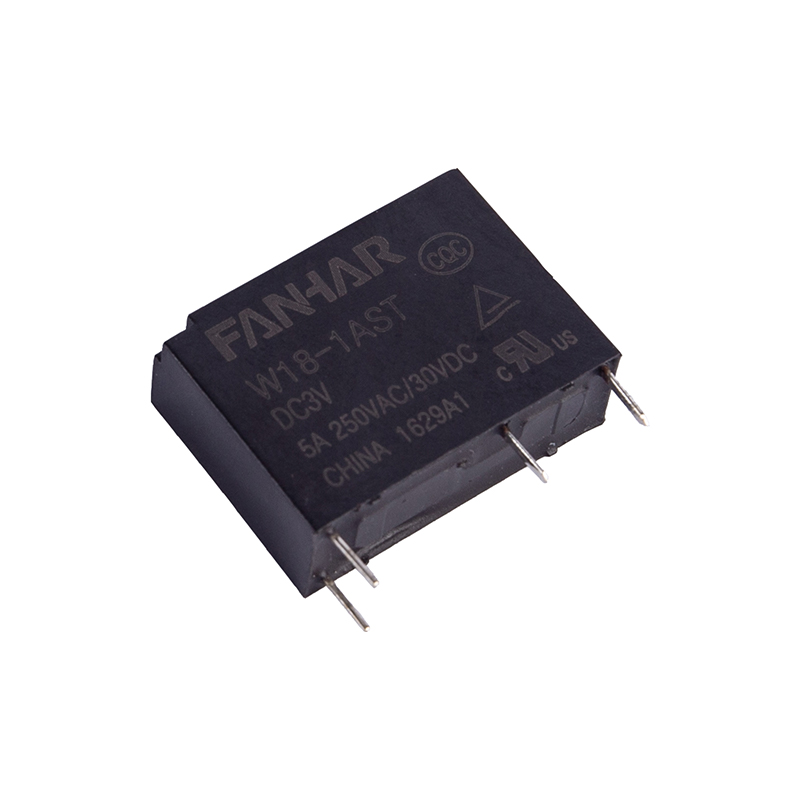

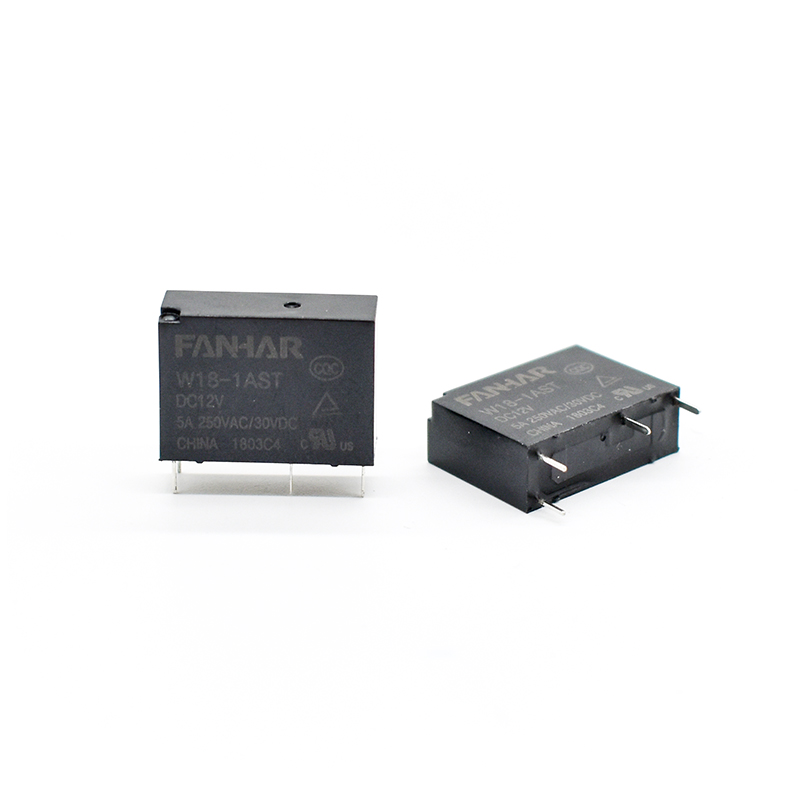

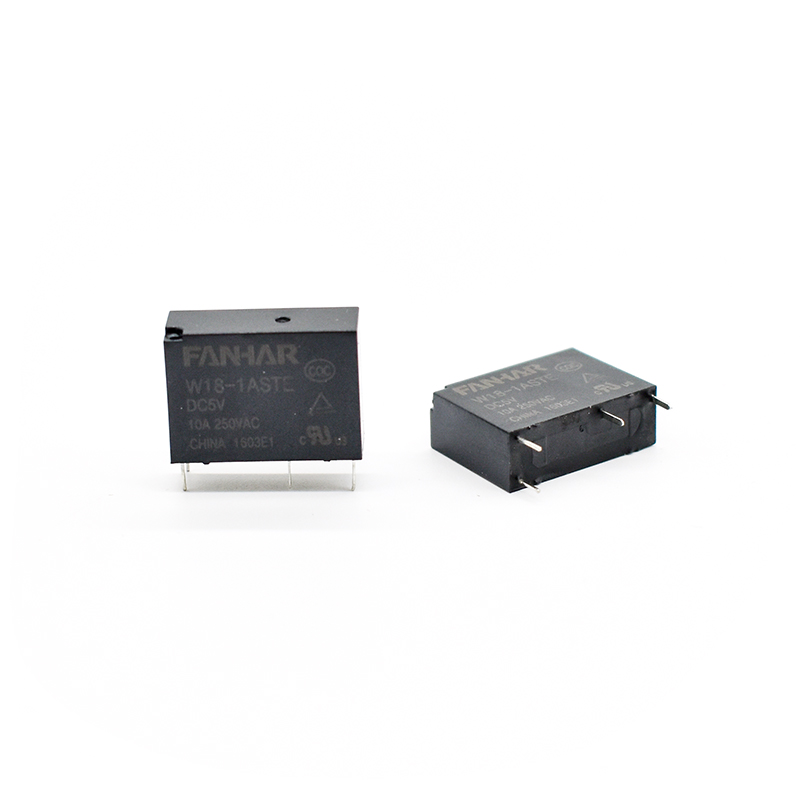

Przekaźnik mocy W18 5A 10A Zgodny z UL TUV CQC

Funkcje:
Możliwość przełączania 10A
Grubość produktu wynosi 7 mm, odpowiednia dla dużej gęstości
instalacja
Pod warunkiem, że produkt spełnia standardy IEC60335-1､
IEC60730-1
Dostępne są produkty o temperaturze roboczej 105℃
Typ bardzo czuły, moc cewki wynosi 200 mW
System izolacji UL: klasa F
Produkt przyjazny dla środowiska (zgodny z RoHS)
Wymiary konturu: (20,5 × 7,2 × 14,7) mm
Główne zastosowanie: Sprzęt gospodarstwa domowego､Inteligentny dom､Miernik energii elektrycznej

Skontaktuj się z nami

Pobierz

POPRZEDNI: W33 5A 10A Przekaźnik mocy Zgodny z UL TUV CQC NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu		1A
	Rezystancja styku (początkowa)		≤100mΩ (6VDC 1A)
	Materiał kontaktowy		AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)		5A 250 V AC/30 V DC 10A 250VAC
	Maks. napięcie przełączania		277VAC/30VDC
	Maksymalny prąd przełączania		10A
	Maksymalna zdolność przełączania		2500VA/150W
	Min. dopuszczalne obciążenie		5 V prądu stałego 100 mA
Elektryczne wydajność	Rezystancja izolacji (początkowa)		1000MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	1000VAC, 1min
		Pomiędzy cewką i stykami	4000VAC, 1min
	Napięcie odporności na uderzenia		między cewką a stykami: 10KV (1,2×50μs)
	Czas działania		≤10ms
	Czas zwolnienia		≤5ms
Mechaniczne wydajność	Odporność na wstrząsy	Funkcjonalny	98m/s2
		Niszczycielskie	980m/s2
	Odporność na wibracje		10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne		5× 10 ⁶ op
	Elektryczne(Room temperature)		5A 250VAC/30VDC 1× 10 ⁵ op (ON/OFF= 1s/9s) 10A 250VAC 2× 10 ⁴ op (ON/OFF= 1s/9s)
Działać stan	Temperatura otoczenia		-40 ℃ ~ 85/105 ℃
	Wilgotność		5% do 90%
Zakończenie			PCB
Masa jednostkowa			Około 4g
Budowa			Uszczelnione plastikiem, odporne na topnik

Opis

W18 Power Relay 10A Switching Capability to wysokowydajny przekaźnik elektromagnetyczny zaprojektowany w celu zaspokojenia potrzeb w zakresie sterowania dużą mocą w przemyśle, systemach automatyki i sprzęcie gospodarstwa domowego. Dzięki zdolności przełączania 10 A przekaźnik może wytrzymać obciążenia prądowe do 10 amperów i nadaje się do różnych scenariuszy zastosowań, takich jak sterowanie silnikiem, przełączanie mocy i izolacja sygnału. Przekaźnik ten wykorzystuje zaawansowaną technologię elektromagnetyczną i ma wysoką wydajność izolacji oraz niskie zużycie energii. Droga upływu i prześwit są większe niż 8 mm, co zapewnia bezpieczeństwo elektryczne i niezawodność. Ponadto przekaźnik W18 obsługuje opcje niestandardowe, a użytkownicy mogą wybierać różne formy pakowania i parametry elektryczne w zależności od konkretnych potrzeb, aby dostosować się do konkretnego środowiska przemysłowego lub domowego. Pod względem konstrukcyjnym przekaźnik W18 ma niewielkie rozmiary, jest łatwy do zainstalowania na płytce PCB i oszczędza miejsce. Jego kompaktowa konstrukcja nie tylko poprawia integrację sprzętu, ale także zmniejsza koszty i złożoność całego systemu. Ponadto przekaźnik jest zgodny z normami środowiskowymi RoHS i przeszedł certyfikaty ISO 9001 i ISO 14001, zapewniające jakość i ochronę środowiska produktu. Przekaźnik W18 ma również wysokie napięcie wytrzymywane impulsowo (10 kV) i wysoką odporność na przepięcia (10 kA) i może pracować stabilnie w trudnych warunkach pracy. Szeroki zakres temperatur pracy (od -40°C do 85°C) pozwala na zastosowanie w różnych warunkach klimatycznych. W przypadku obciążeń wysokoprądowych wymagających częstego przełączania przekaźnik W18 może zapewnić żywotność przełączania do 100 000 razy, aby zapewnić długoterminową stabilną pracę. Możliwość przełączania przekaźnika mocy W18 10A to mocny i niezawodny produkt przekaźnikowy. Dzięki doskonałej wydajności i elastycznym opcjom dostosowywania stał się idealnym wyborem w obszarach automatyki przemysłowej, sprzętu AGD i elektroniki samochodowej.
