Przekaźnik przemysłowy FH37

The Przekaźnik FH37 to komponent sterujący o wysokiej niezawodności, przeznaczony przede wszystkim do stosowania w trudnych sytuacjach przemysłowych. Łączy w sobie wysoką zdolność przełączania do 15 A, elastyczną konfigurację styków, solidną konstrukcję mechaniczną i wygodne funkcje instalacyjne. Produkt ma konstrukcję odporną na strumień i jest wyposażony w przezroczystą osłonę przeciwpyłową, obsługuje wiele trybów instalacji i jest kompatybilny z różnymi gniazdami przekaźników. Jego celem jest zapewnienie niezawodnego, trwałego i łatwego w utrzymaniu rozwiązania w zakresie kontroli obciążenia dla systemów automatyki przemysłowej. Niniejsza specyfikacja zapewnia kompleksowy przegląd właściwości technicznych i parametrów użytkowych, ułatwiając wybór i zastosowanie.

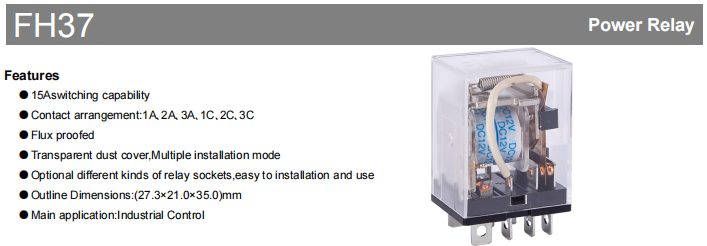

Podstawowe cechy produktu

Główną zaletą przekaźnika FH37 jest jego wyjątkowa wydajność elektryczna i mechaniczna. Ma zdolność przełączania do 15 A, obsługuje obciążenia 250 VAC i 30 VDC, przy maksymalnej mocy przełączania 3750 VA (450 W). Styki przekaźnika składają się z AgSnO₂ (tlenku srebra cyny), zapewniającego przewodność i dłuższą trwałość.

Konstrukcja kładzie nacisk na wygodę i niezawodność w zastosowaniach przemysłowych. Konstrukcja odporna na topnik chroni elementy wewnętrzne przed zanieczyszczeniem podczas lutowania, a przezroczysta osłona przeciwpyłowa ułatwia wizualną ocenę stanu przekaźnika. Dzięki kompaktowym wymiarom 27,3 × 21,0 × 35,0 mm i możliwości montażu na płytce drukowanej nadaje się do układów o dużej gęstości. Jego modułowa konstrukcja dodatkowo upraszcza instalację i konserwację.

Szczegółowe dane techniczne

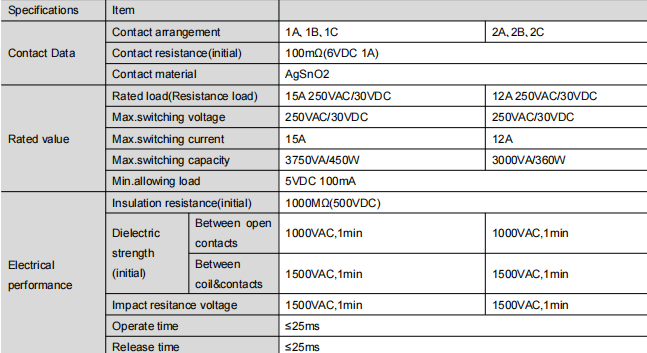

Wydajność elektryczna

Konfiguracje styków: Dostępne w formach takich jak 1A, 1B, 1C itp.

Początkowa rezystancja styku: ≤ 100 mΩ (mierzona przy 6VDC, 1A).

Obciążenie znamionowe: 15A @ 250VAC / 30VDC (obciążenie rezystancyjne).

Maksymalne napięcie przełączania: 250VAC / 30VDC.

Maksymalny prąd przełączania: 15A.

Rezystancja izolacji: ≥ 1000MΩ (przy 500VDC).

Wytrzymałość dielektryczna:

Pomiędzy otwartymi stykami: 1000VAC przez 1 minutę.

Pomiędzy cewką a stykami: 1500VAC przez 1 minutę.

Szybkość przełączania: czas działania ≤ 25 ms, czas zwolnienia ≤ 25 ms.

Trwałość elektryczna: 100 000 operacji przy znamionowym obciążeniu rezystancyjnym (15 A, 250 V AC/30 V DC), z cyklem WŁ./WYŁ. 1 s/9 s w temperaturze pokojowej.

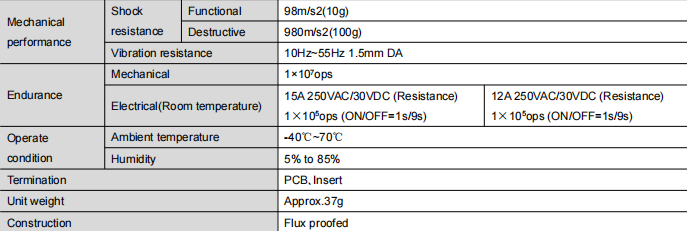

Wydajność mechaniczna i środowiskowa

Żywotność mechaniczna: do 10 000 000 operacji.

Odporność na wstrząsy:

Funkcjonalna: 98 m/s² (10g).

Niszczący: 980 m/s² (100g).

Odporność na wibracje: 10 Hz–55 Hz, 1,5 mm DA.

Temperatura pracy: -40 ℃ do 70 ℃.

Wilgotność robocza: 5% do 85% RH (bez kondensacji).

Charakterystyka fizyczna

Typ terminala: styl wstawiania PCB.

Waga: ok. 37 gramów.

Konstrukcja: Uszczelniona konstrukcja odporna na topnik.

Informacje dotyczące instalacji i wymiarów

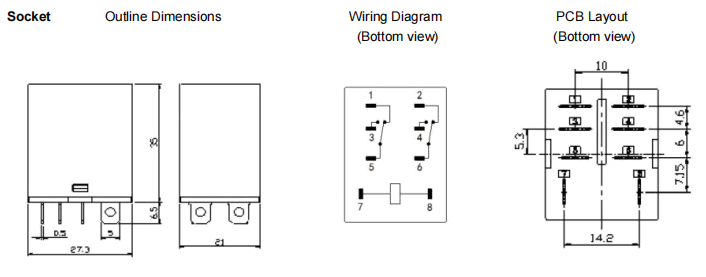

Szczegółowe informacje o rozmieszczeniu otworów montażowych i wymiarach rozmieszczenia można znaleźć na rysunkach produktu (indeks referencyjny: [38, 113, 925, 346]).

Uwagi dotyczące tolerancji:

Tolerancje wymiarów konturowych:

≤ 1 mm: ±0,2 mm

1mm i <5mm: ±0,3mm

≥5mm: ±0,5mm

Tolerancje układu PCB (o ile nie określono): ±0,1 mm

Podsumowanie

Przekaźnik serii FH37 stanowi niezawodną podstawę kontrola przemysłowa zastosowań, dzięki dużej zdolności przełączania, wyjątkowej trwałości mechanicznej i elektrycznej, dużej odporności na warunki środowiskowe oraz projektowi instalacji skupionemu na użytkowniku. Nie tylko spełnia rygorystyczne wymagania niezawodnego działania w trudnych warunkach, ale także zwiększa łatwość konserwacji systemu dzięki przejrzystej i modułowej architekturze. Wybierając FH37, otrzymujesz podstawową część swojego systemu sterowania, która będzie trwała i stabilna.
