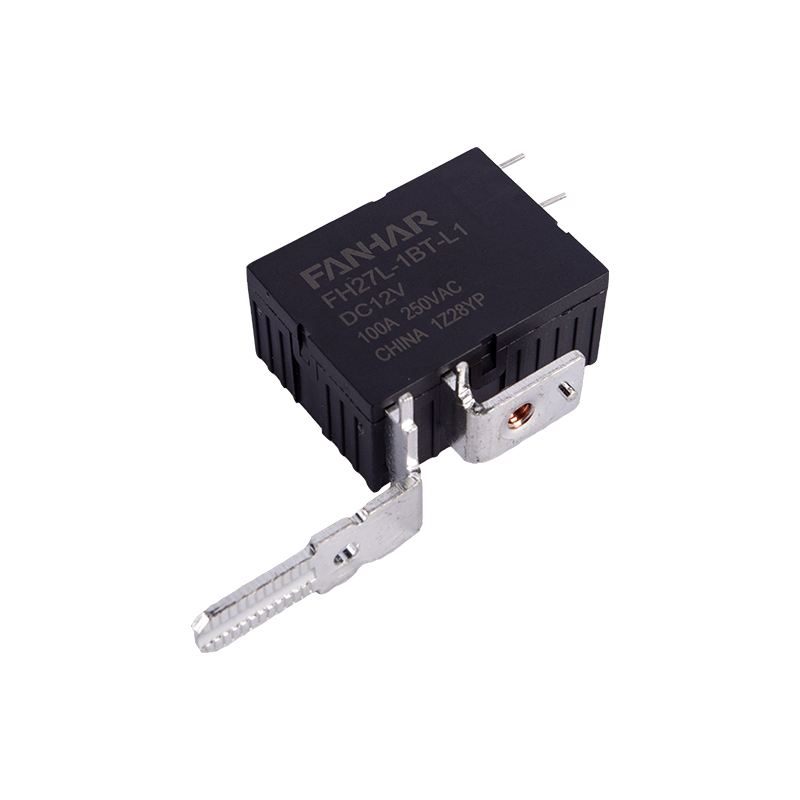

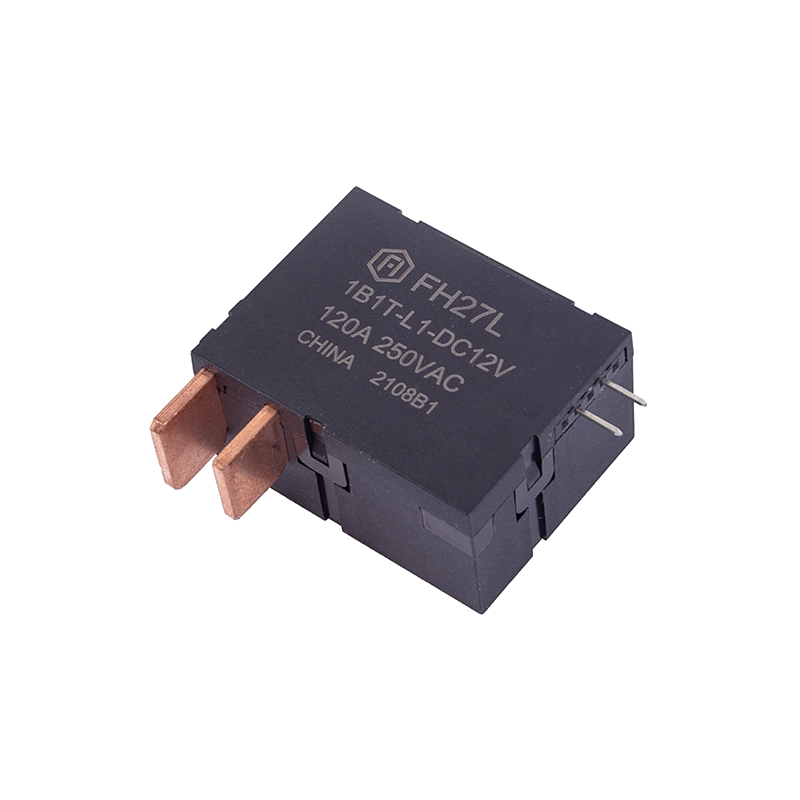

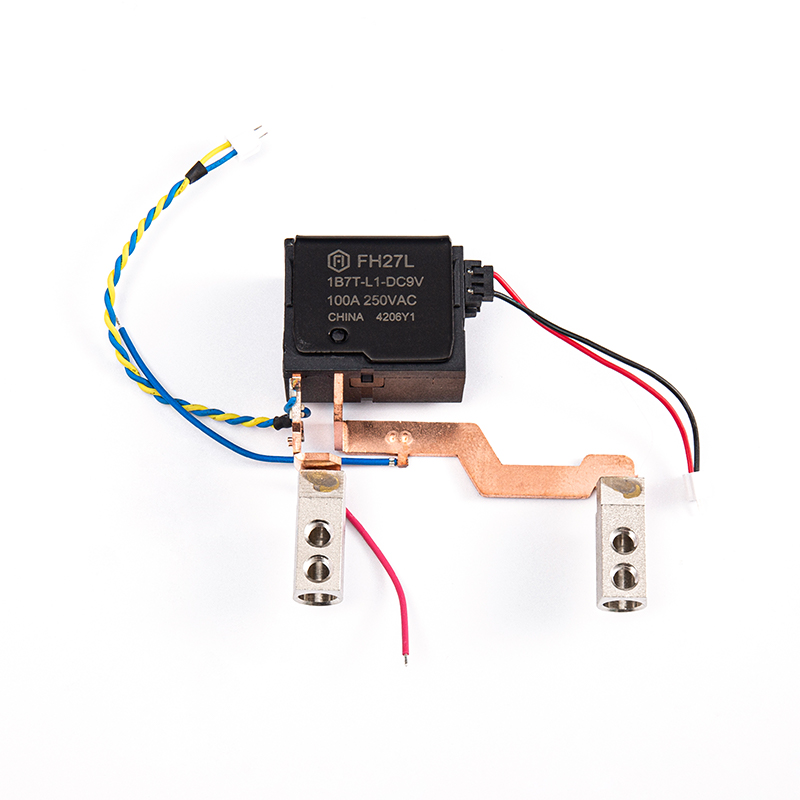

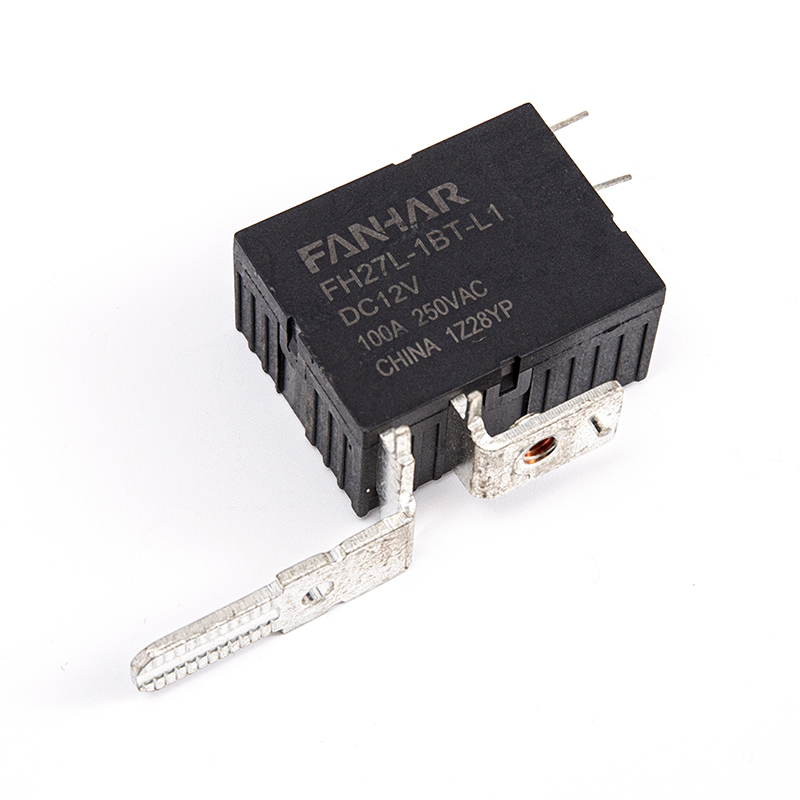

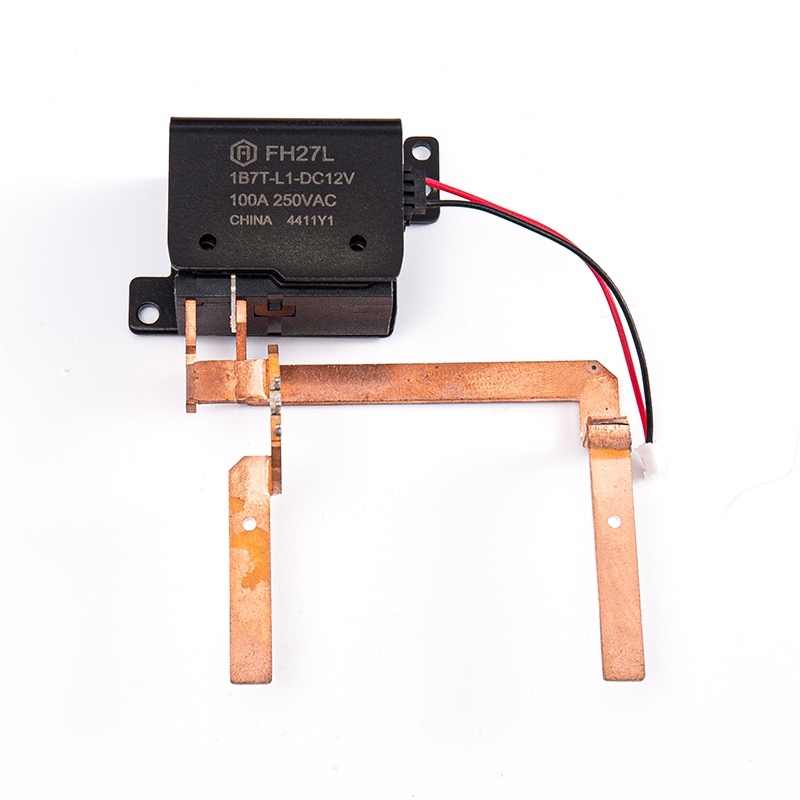

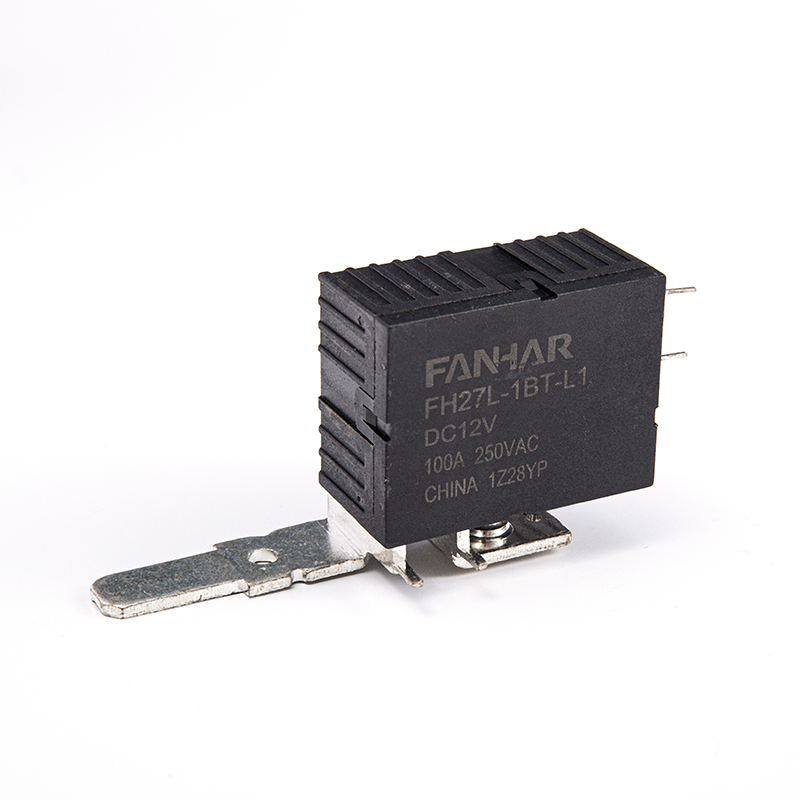

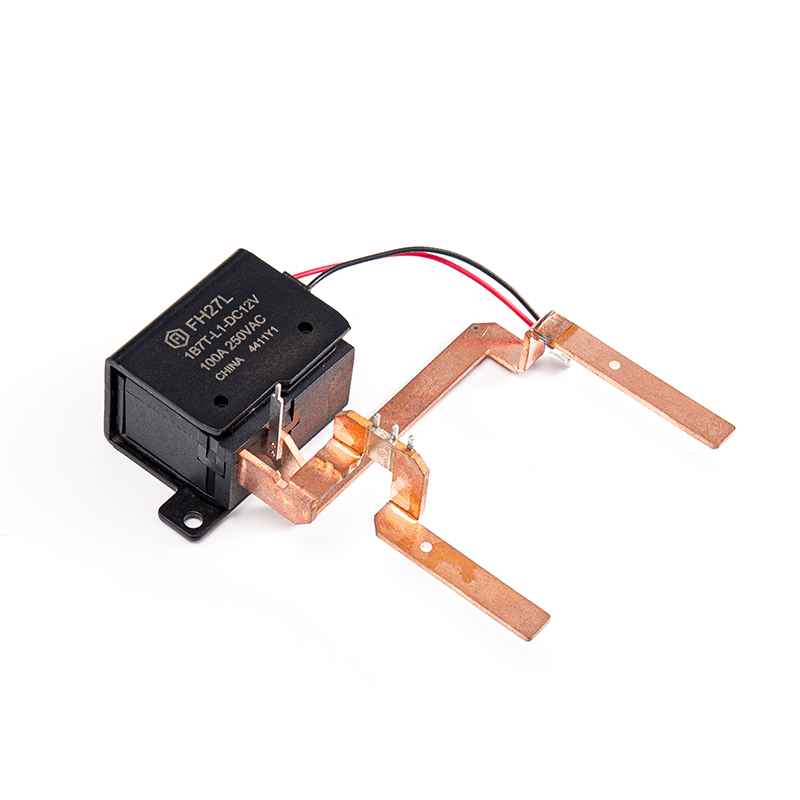

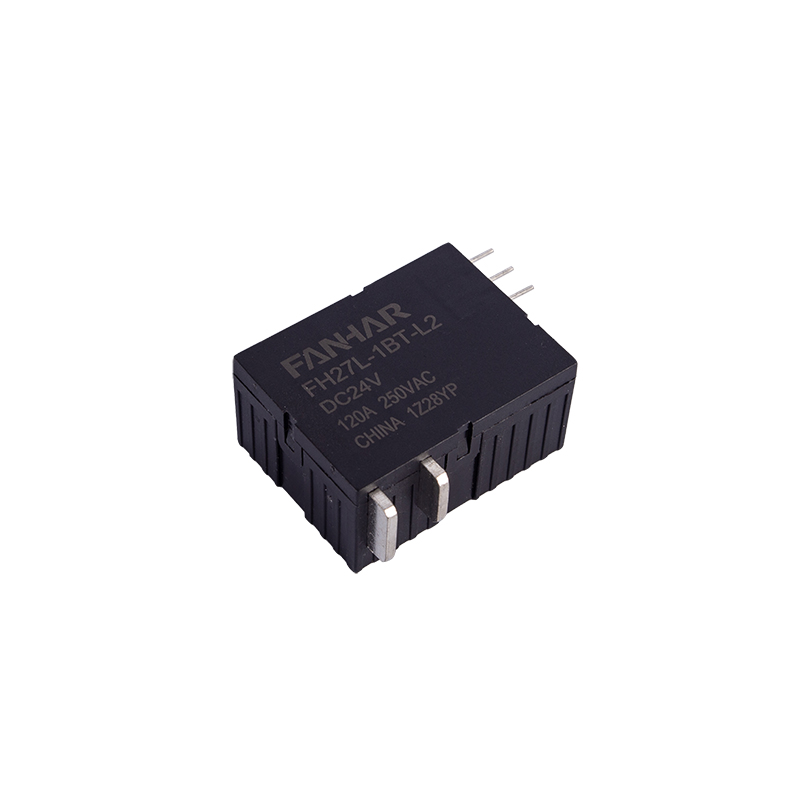

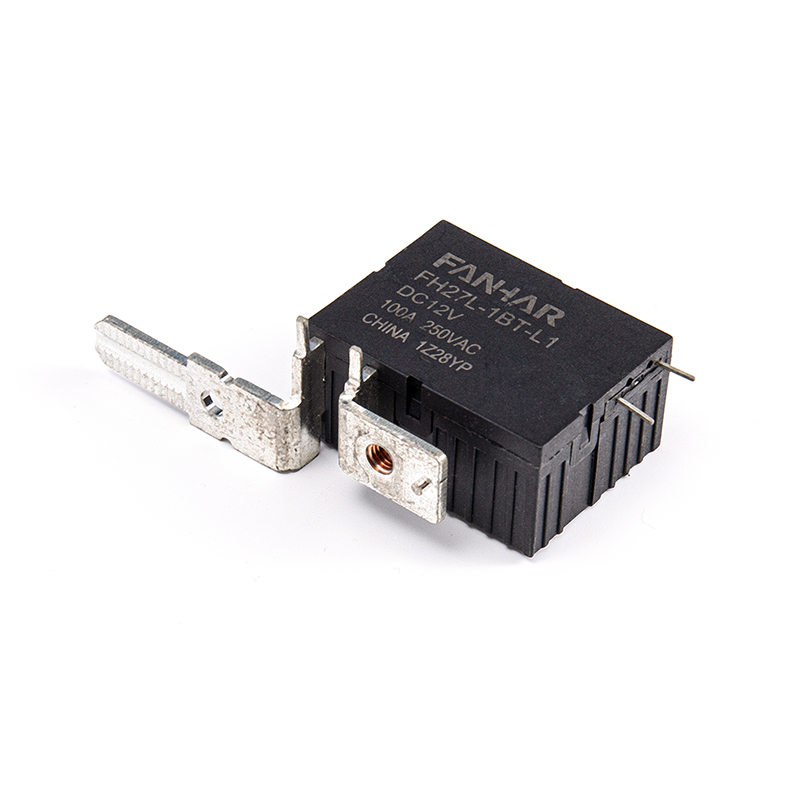

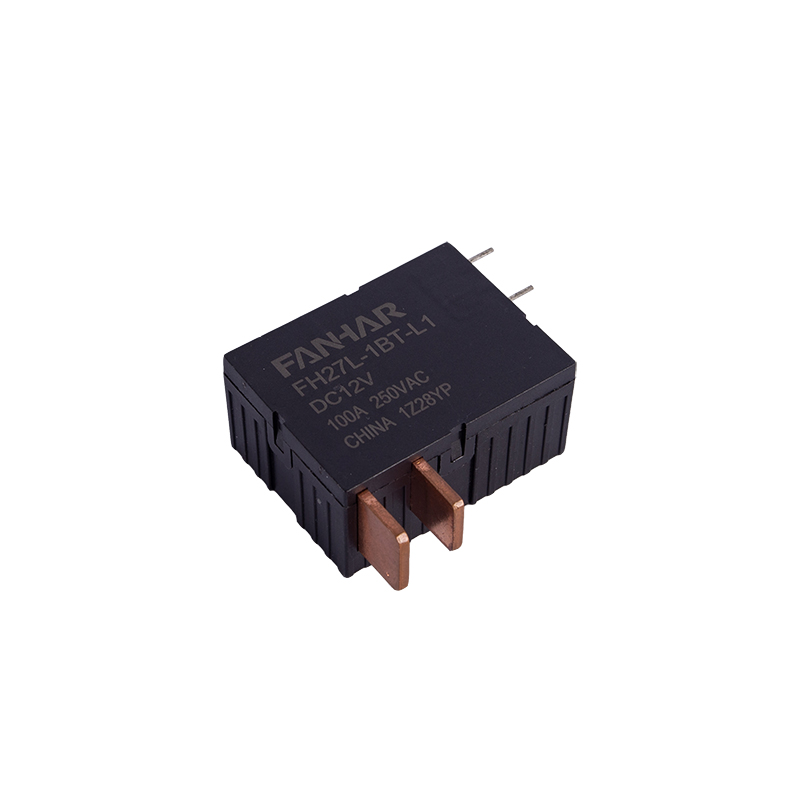

Przekaźnik zatrzaskowy FH27L 100A 120A Zgodny z IEC62052-31 UC3

Funkcje:
Możliwość przełączania 120A
Dostępne są cewki pojedyncze i podwójne

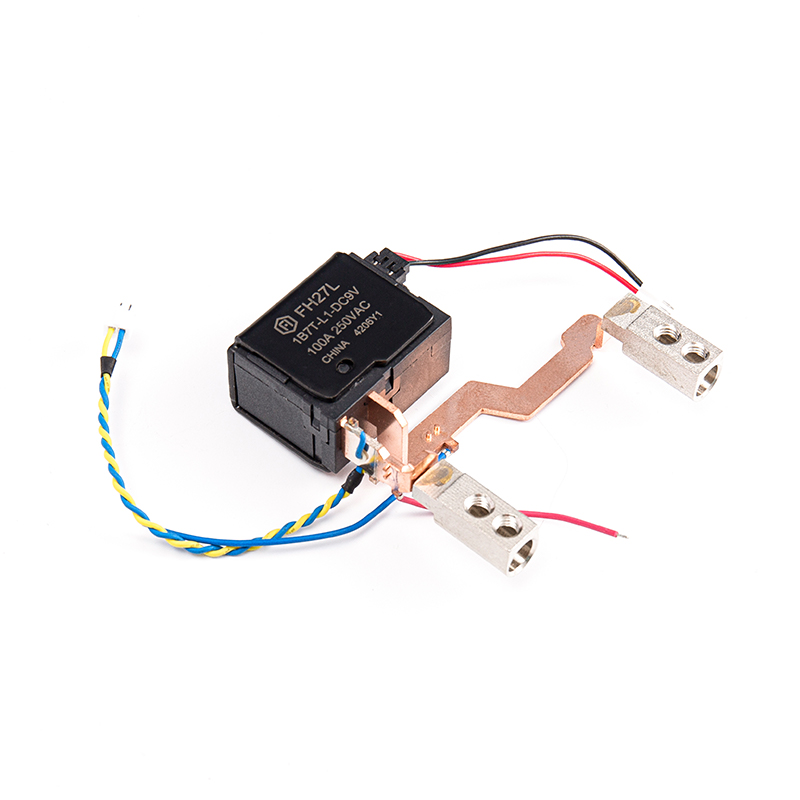

Akcesoria zewnętrzne, takie jak boczniki i transformatory z miedzi manganowej, można zamówić zgodnie z wymaganiami klienta
Opcjonalny styk pomocniczy, stan styku synchronicznego lub asynchronicznego ze stroną obciążenia, jest opcjonalny
Napięcie przebicia (między stykiem a cewką): 4 kV
Spełniają normę IEC62052-31:2005 UC4
Produkt przyjazny dla środowiska (zgodny z RoHS)
Wymiary zarysu: (42,0 × 32,0 × 20,8) mm
Może być zintegrowanym projektem, wygodną automatyczną instalacją i produkcją
Odporność na zakłócenia częstotliwości zasilania i dobra konsystencja
Główne zastosowanie: inteligentny licznik, przełącznik złożony, inteligentny dom, nowa energia

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik zatrzaskowy FH29L 100A Zgodny z IEC62052-31 UC3 NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu		1A, 1B
	Rezystancja styku (początkowa)		≤1,0 mΩ(6 V DC 1 A)
	Materiał kontaktowy		AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)		100A 250VAC
	Maks. napięcie przełączania		277VAC
	Maksymalny prąd przełączania		120A
	Maksymalna zdolność przełączania		25000VA
Wydajność elektryczna	Rezystancja izolacji (początkowa)		1000MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	2000VAC 1min
		Pomiędzy cewką i stykami	4000VAC 1min
	Czas zamknięcia		≤20ms
	Czas otwarcia		≤20ms
Wydajność mechaniczna	Odporność na wstrząsy	Funkcjonalny	98 m/s2 (10g)
		Niszczycielskie	980 m/s2 (100g)
	Odporność na wibracje		10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne		1×10 ⁵ op
	Elektryczne	WŁ./WYŁ.=1S/9S	100A 250VAC 1×10 ⁴ op(COSφ=1)
	Elektryczne UC2/3(1)	WŁ./WYŁ.=10S/20S	100A 253 V AC	5000 operacji na sekundę (COSφ=1)	Łącznie 10000 operacji
				5000 operacji na sekundę (COSφ=0,5)
Stan operacyjny	Temperatura otoczenia		-40 ℃ ~ 85 ℃
	Wilgotność		5% ~ 85% wilgotności względnej
Zakończenie			Typ igły wtykanej Typ śruby (XB)
Masa jednostkowa			Około 60 g (bez nasadki)
Budowa			Zabezpieczone przed topnikiem

Opis

FH27L Elektryczny przekaźnik zatrzaskowy Możliwość przełączania Konstrukcja z podwójnymi stykami Zasilacz to wysokowydajny elektryczny przekaźnik zatrzaskowy przeznaczony do zarządzania energią i inteligentnych systemów sterowania. Znajduje szerokie zastosowanie w automatyce przemysłowej, inteligentnych domach i zarządzaniu energią. W przekaźniku zastosowano zaawansowaną technologię trzymania elektromagnetycznego w połączeniu z konstrukcją z podwójnym stykiem, aby osiągnąć wyższą niezawodność i stabilność przełączania. Potrafi utrzymać stan stykowy po zaniku prądu bez ciągłego zasilania, znacznie zmniejszając zużycie energii przez system i poprawiając ogólną wydajność pracy. Możliwość przełączania elektrycznego przekaźnika zatrzaskowego FH27L Konstrukcja z podwójnymi stykami Zasilacz obsługuje możliwość przełączania przy wysokim natężeniu prądu i jest odpowiedni do środowisk obciążenia AC i DC, aby zapewnić bezpieczeństwo i stabilność obwodu. Struktura podwójnego styku skutecznie zmniejsza rezystancję łuku elektrycznego i styku, przedłuża żywotność przekaźnika oraz poprawia wydajność przełączania i trwałość. Styki przekaźnika są wykonane z wysokiej jakości stopu srebra w połączeniu ze zoptymalizowaną konstrukcją elektromagnetyczną, aby zapewnić szybką reakcję i niskie zużycie energii przez cewkę, spełniając potrzeby nowoczesnych inteligentnych urządzeń w zakresie wysokiej wydajności i oszczędności energii. Produkt ma zwartą konstrukcję i jest zgodny ze standardową konstrukcją zacisków PCB, co ułatwia integrację z różnymi płytami sterowania automatyką i inteligentnymi modułami zasilania. Przekaźnik ma również doskonałe właściwości izolacyjne i zdolność przeciwzakłóceniową i może pracować stabilnie w złożonych środowiskach, takich jak wysoka temperatura, wysoka wilgotność i wibracje. Możliwość przełączania elektrycznego przekaźnika zatrzaskowego FH27L Konstrukcja z podwójnymi stykami Zasilacz przeszedł wiele międzynarodowych certyfikatów, takich jak UL, CE, RoHS itp., spełniając rygorystyczne wymagania światowego rynku w zakresie bezpieczeństwa, ochrony środowiska i wydajności, i jest idealnym wyborem do inteligentnego sterowania mocą i zarządzania oszczędzaniem energii.
