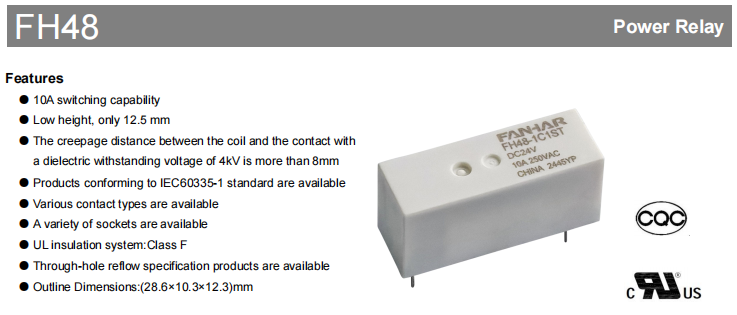

Przekaźnik przemysłowy FH48

Urządzenia automatyki, urządzenia gospodarstwa domowego i przemysłowe systemy sterowania – wszystkie opierają się na przekaźnikach, ponieważ są niezawodne i zajmują mało miejsca. Właśnie do tego celu zaprojektowano przekaźnik serii FH48. Integruje wysoką zdolność przełączania. Ma również wyjątkowo smukłą konstrukcję. Ma właściwości izolacyjne. Posiada szerokie certyfikaty. Dzięki temu inżynierowie otrzymują wytrzymałe i kompaktowe rozwiązanie.

Podstawowe zalety

Istotą serii FH48 jest precyzyjna równowaga inżynieryjna. Pomimo kompaktowych wymiarów 28,6 × 10,3 × 12,3 mm, jest w stanie przełączać obciążenia do 10 A. Na szczególną uwagę zasługuje jego wyjątkowo niska wysokość wynosząca zaledwie 12,5 mm, ponieważ uwalnia cenną przestrzeń dla coraz cieńszych urządzeń elektronicznych i układów PCB o dużej gęstości. Produkt wykorzystuje konstrukcję odporną na strumień lub konstrukcję całkowicie uszczelnioną tworzywem sztucznym, skutecznie odpychającą kurz, wilgoć i szkodliwe gazy (takie jak H₂S i SO₂), zapewniając w ten sposób stabilną pracę w szerokim spektrum temperatur od -40 ℃ do 85 ℃ i dostosowując się do różnych środowisk od czyste pomieszczenia i obiekty przemysłowe.

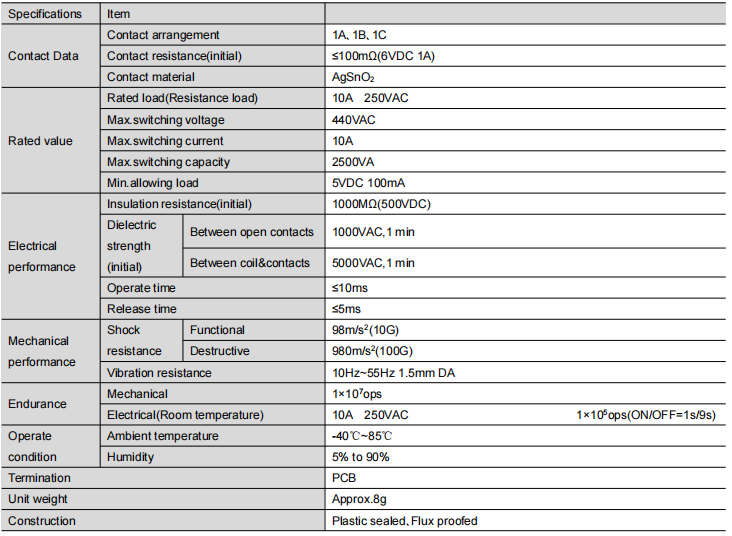

Kluczowe parametry techniczne i wydajność

Ta seria przekaźników oferuje wyjątkową wydajność i niezawodne szczegóły:

Wydajność elektryczna : Wykorzystuje materiał stykowy z tlenku srebra i cyny (AgSnO₂), zapewniający dużą odporność na erozję łukową. Początkowa rezystancja styku wynosi zaledwie ≤100 mΩ, co zapewnia niskie zużycie energii i długą żywotność. Rezystancja izolacji osiąga 1000MΩ, a wytrzymałość dielektryczna pomiędzy cewką a stykami wynosi 5000VAC, co zapewnia solidną barierę bezpieczeństwa.

Mechaniczne i trwałość : Krótkie czasy działania i zwalniania (≤10 ms / ≤5 ms) zapewniają szybką reakcję. Wytrzymałość mechaniczna to aż 10 milionów operacji. Przy obciążeniu znamionowym 10A 250VAC wytrzymałość elektryczna osiąga również 10 milionów operacji, spełniając potrzeby długoterminowej stabilnej pracy.

Elastyczny napęd : Zapewnia szeroką gamę opcji napięcia cewki od 5 V DC do 60 V DC, przy poborze mocy w zakresie od 250 mW do 300 mW, ułatwiając bezproblemową integrację z różnorodnymi obwodami sterującymi.

Elastyczny przewodnik po konfiguracji i wyborze

Seria FH48 zapewnia bardzo elastyczne konfiguracje spełniające różne potrzeby w zakresie projektowania obwodów:

Formularz kontaktowy : Oferuje trzy podstawowe konfiguracje: 1A (normalnie otwarty), 1B (normalnie zamknięty) i 1C (przełączny).

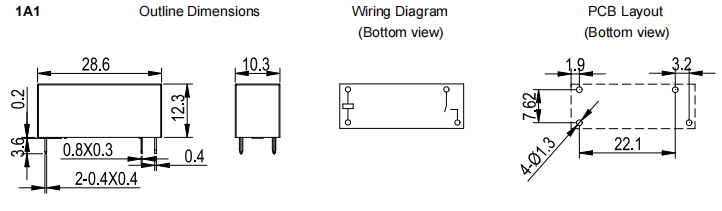

Typ mocowania : Uwzględniono wiele konfiguracji pinów PCB (typ 1, 2, 3), wraz z kompleksowymi schematami wymiarowymi i wytycznymi dotyczącymi okablowania, które je uzupełniają.

Poziom ochrony :Wybór pomiędzy standardowym typem odpornym na topnik a wersją w pełni uszczelnioną tworzywem sztucznym zależy od środowiska pracy.

Kod zamówieniowy „FH48-1A1ST-XXXDC12V” wyraźnie wskazuje typ, formę styku, sposób montażu, konstrukcję, materiał styków i napięcie cewki, co ułatwia dokładny wybór.

Atesty bezpieczeństwa i zgodność

Produkt uzyskał kilka międzynarodowych certyfikatów bezpieczeństwa głównego nurtu, w tym:

UL/cUL (plik nr E475405)

TÜV (nr pliku R 50610371)

CQC (nr pliku CQC23002412542)

Certyfikaty te obejmują różnorodne napięcia znamionowe i warunki obciążenia, wykazując, że przekaźnik FH48 spełnia rygorystyczne międzynarodowe normy bezpieczeństwa i nadaje się do stosowania na rynkach światowych, szczególnie w sektorach takich jak sprzęt gospodarstwa domowego (IEC60335-1) i sterowanie przemysłowe.

Obszary zastosowań

Dzięki niezawodnej wydajności i kompaktowej konstrukcji przekaźnik serii FH48 jest szeroko stosowany w:

Sprzęt AGD : Główne sterowanie lub przełączanie zasilania w klimatyzatorach, pralkach, zmywarkach itp.

Kontrola przemysłowa : Moduły wyjściowe do programowalnych sterowników logicznych, sterowników silników i oprzyrządowania.

Sprzęt zasilający : Systemy UPS, moduły dystrybucji energii, inteligentne liczniki.

Infrastruktura komunikacyjna: Urządzenia stacji bazowych, administracja energią sieciową.

Nowe pojazdy energetyczne : Dodatkowe obwody do zarządzania akumulatorem, regulacji ładowania itp.

Wniosek

Dzięki swoim parametrom elektrycznym, solidnej konstrukcji mechanicznej, elastycznym opcjom projektowania i kompleksowym certyfikatom bezpieczeństwa, przekaźnik serii FH48 stał się idealnym wyborem do zastosowań wymagających wysokiej niezawodności i oszczędzającej miejsce konstrukcji. To nie tylko element, ale niezbędny współpracownik gwarantujący niezawodne i bezpieczne działanie Twojego sprzętu.
