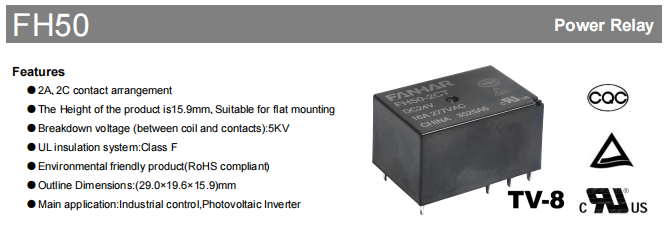

Przekaźnik przemysłowy FH50

W obecnej szybko zmieniającej się dziedzinie automatyki przemysłowej i energii odnawialnej wymagania dotyczące podstawowych elementów systemu – przekaźników – przekroczyły podstawową rolę „obwodów aktywujących i dezaktywujących”. Muszą teraz wytrzymywać trudniejsze warunki, obsługiwać obciążenia o większej mocy, zapewniać dłuższą żywotność i spełniać rygorystyczne światowe przepisy dotyczące ochrony środowiska. Dzisiaj przedstawiamy dogłębną analizę przekaźnika dużej mocy FH50, wysokowydajnego urządzenia o natężeniu prądu 16 A, zaprojektowanego specjalnie do wymagających zastosowań, takich jak sterowanie przemysłowe i falowniki fotowoltaiczne.

Podstawowe zalety

FH50 to coś więcej niż tylko przekaźnik; jest to solidne zaangażowanie w stabilność systemu. Jego podstawowe mocne strony są widoczne w następujących aspektach:

Konstrukcja o dużej gęstości, elastyczna instalacja

Dzięki kompaktowym wymiarom wynoszącym zaledwie 29,0 mm (dł.) x 19,6 mm (szer.) x 15,9 mm (wys.) jego niewielka powierzchnia sprawia, że wyjątkowo dobrze nadaje się do montażu na płasko. To skutecznie oszczędza cenną przestrzeń PCB, doskonale wpisując się w nowoczesny trend w kierunku miniaturyzacji i projektowania o dużej gęstości w urządzeniach przemysłowych. Jego lekka konstrukcja, ważąca około 16,5 g, ułatwia również zautomatyzowany montaż i produkcję.

Izolacja elektryczna i bezpieczeństwo

Bardzo wysokie napięcie wytrzymywane: Wytrzymałość dielektryczna pomiędzy cewką a stykami osiąga zdumiewające 5000 V AC. Zapewnia to silną izolację galwaniczną systemu, chroniąc w ten sposób obwody sterujące niskiego napięcia przed błędami po stronie wysokiego napięcia – jest to istotna cecha w zastosowaniach wysokonapięciowych, takich jak falowniki fotowoltaiczne.

Wartość izolacji: Początkowa rezystancja izolacji osiąga 1000MΩ (przy 500VDC), zapewniając znikomy prąd upływowy.

System izolacji UL klasy F: Oznacza to, że materiały izolacyjne wytrzymują temperatury do 155°C, zapewniając znaczny margines bezpieczeństwa i zwiększoną niezawodność.

Potężne możliwości obsługi ładunku

Obciążenie znamionowe 16 A: Może z łatwością obsłużyć obciążenie rezystancyjne 16 A przy napięciu 277 V AC, przy maksymalnej mocy przełączania do 4432 VA. To wystarczy do obsługi różnych maszyn przemysłowych, silników, grzejników i innych urządzeń.

Wysokiej jakości styki: Wykorzystuje przyjazny dla środowiska materiał stykowy AgSnO2 (tlenek srebra cyny). W porównaniu z tradycyjnym AgCdO, AgSnO2 zapewnia odporność na spawanie i erozję łukową, co prowadzi do wyjątkowej wydajności w zastosowaniach wymagających wysokiego prądu i dużych udarów oraz znacznie wydłuża żywotność elektryczną.

Minimalne obciążenie: Obsługuje minimalne obciążenia do 5VDC 100mA, umożliwiając jego użycie w niektórych scenariuszach przełączania sygnałów, zwiększając w ten sposób jego wszechstronność.

Szybka reakcja i wysoka wytrzymałość

Szybka operacja: czas działania ≤10 ms, czas zwolnienia ≤5 ms, spełniający wymagania dotyczące szybkiej reakcji w przemysłowych systemach sterowania.

Szerokie możliwości dostosowania do środowiska: Zakres temperatury roboczej obejmuje -40°C do 85°C, przy zakresie wilgotności od 5% do 85%. Działa niezawodnie zarówno w ekstremalnie niskich, jak i intensywnych upałach.

Doskonała wydajność mechaniczna: wykazuje odporność na wstrząsy 10 g (operacyjne) i 100 g (katastrofalne), a także odporność na wibracje od 10 Hz do 55 Hz, 1,5 mm DA. Gwarantuje to niezawodną funkcjonalność w warunkach przemysłowych narażonych na wibracje mechaniczne i uderzenia.

Dogłębna analiza parametrów technicznych (niezbędna przy wyborze)

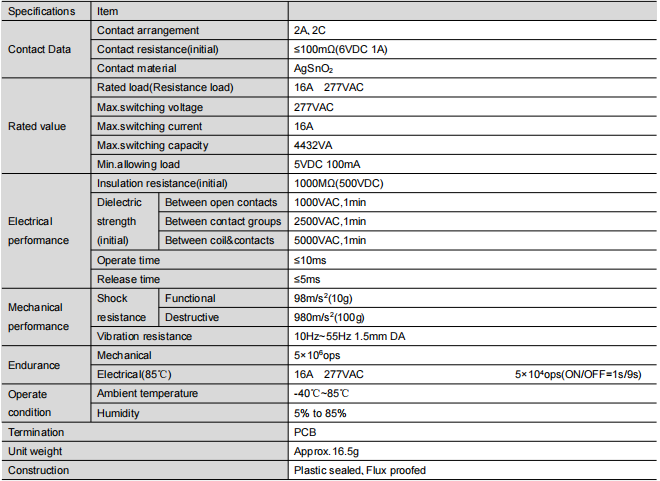

Aby pomóc Państwu w dokonaniu bardziej precyzyjnego wyboru, zapewniamy głębszą interpretację kluczowych parametrów technicznych:

Typowe zastosowania: Poza fotowoltaiką i kontrolą przemysłową

Chociaż jego głównymi zastosowaniami są sterowanie przemysłowe i falowniki fotowoltaiczne, ze względu na jego wydajność, FH50 jest również szeroko stosowany w:

Falowniki fotowoltaiczne: Do obwodów przełączających i zabezpieczających zarówno po stronie prądu stałego, jak i prądu przemiennego. Charakterystyka wysokiego napięcia wytrzymywanego doskonale pasuje do środowiska wysokiego napięcia systemów fotowoltaicznych.

Przemysłowe panele sterowania: Działają jako pośrednik pomiędzy sterownikami PLC, timerami, regulatorami temperatury i obciążeniami zewnętrznymi, w tym silnikami, zaworami elektromagnetycznymi i grzejnikami.

Inteligentny dom / automatyka budynków: wykorzystywana w regulacji oświetlenia dużej mocy, systemach HVAC, zarządzaniu pompami itp.

Sprzęt do ładowania pojazdów elektrycznych: W stosach ładowania prądu przemiennego, działający jako kluczowy element pilota sterującego i przełączania obwodów głównych.

Zarządzanie energią: Do przełączania zasilania i sterowania mocą wyjściową w urządzeniach takich jak UPS i regulatory napięcia.

Przewodnik po wyborze i użytkowaniu: Jak dokonać najlepszego wyboru?

W dokumentacji wyróżniono dwa typy konstrukcji, które są kluczowe w procesie selekcji:

Typ odporny na topnik:

Zalecane środowisko: Czyste środowisko, takie jak wnętrza urządzeń gospodarstwa domowego lub klimatyzowane szafy rozdzielcze. Skutecznie zapobiega przedostawaniu się gazów strumieniowych do przekaźnika podczas procesu lutowania PCB.

Uwaga: Nie zapewnia całkowitej ochrony przed przenikaniem zewnętrznych gazów korozyjnych (takich jak H2S, SO2, NO2) i cząstek stałych.

Typ uszczelnienia z tworzywa sztucznego:

Zalecane środowisko: Warunki nieczyste lub ścierne, w tym obiekty chemiczne, maszyny działające na zewnątrz lub warsztaty o podwyższonym stężeniu pyłu. Jego wewnętrzne styki są całkowicie odizolowane od środowiska zewnętrznego, co zapewnia odporność na korozję i ochronę przed kurzem.

Wniosek: Jeśli masz ekstremalne wymagania dotyczące długoterminowej niezawodności lub nie możesz przewidzieć końcowego środowiska pracy, wybór typu uszczelnionego z tworzywa sztucznego jest solidniejszym rozwiązaniem.

Przypomnienia dotyczące instalacji i projektowania

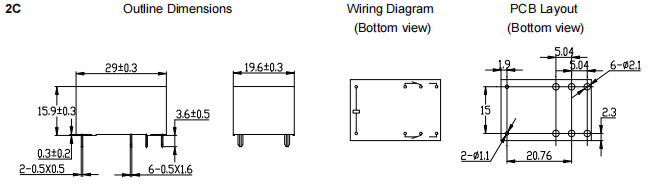

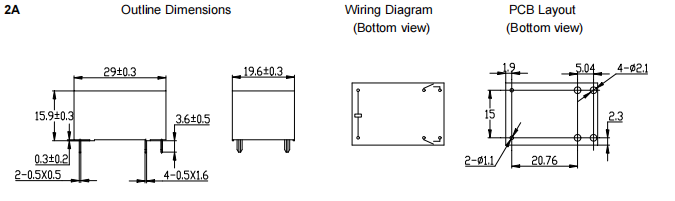

Ściśle przestrzegaj zalecanej tolerancji układu PCB (±0,1 mm) i tolerancji wymiarów konturu, aby zapewnić odpowiednią jakość montażu i lutowania.

Podczas przenoszenia i instalacji produktu należy unikać jego upuszczania lub narażania na silne uderzenia, ponieważ może to spowodować zmianę jego parametrów wewnętrznych.

Podsumowanie i perspektywy

Przekaźnik dużej mocy FH50, charakteryzujący się kompaktowymi rozmiarami, napięciem izolacji do 5 KV, znaczną obciążalnością 16 A i kompleksowymi międzynarodowymi certyfikatami bezpieczeństwa (UL, TUV, CQC), stanowi doskonały wybór dla sektorów sterowania przemysłowego i energii odnawialnej. Przekracza prosty element przełączający; pełni rolę istotnego sojusznika, który zapewnia trwałe i niezawodne działanie Twojego systemu oraz zwiększa konkurencyjność rynkową Twoich produktów.

FH50 to wzorowa opcja dla osób poszukujących wysokowydajnego i niezawodnego przekaźnika mocy, zasługującego na badania i ocenę. Skontaktuj się z nami natychmiast, aby uzyskać próbki i pomoc techniczną, a także pozwól, aby FH50 chronił Twój nadchodzący projekt!

Zastrzeżenie: Parametry w tym artykule zostały opracowane na podstawie publicznych arkuszy danych. Informacje na temat konkretnego doboru i projektu można znaleźć w oficjalnym, najnowszym arkuszu danych. Specyfikacje produktów mogą ulec zmianie bez powiadomienia.
