Pięć podstawowych zalet przekaźników w logice i sterowaniu

W epoce cyfrowej napędzanej półprzewodnikami tradycyjne urządzenie elektromechaniczne zwane przekaźnikiem jest bardzo trwałe. Jest to istotny interfejs i podstawowy element bezpieczeństwa w ekosystemie automatyki przemysłowej; nie jest to przestarzała technologia, konkurująca z układami scalonymi. Jako niezawodny most do kontroli energii, przekaźniki płynnie i bezpiecznie przekładają delikatne polecenia świata mikroelektroniki niskiego napięcia na działania o dużej mocy w sferze fizycznej. Poniżej przedstawiono pięć podstawowych korzyści, które sprawiają, że przekaźniki są trwałe, a w niektórych dziedzinach niezastąpione:

Doskonała izolacja elektryczna i solidne możliwości przełączania zasilania

Podstawowa siła przekaźników leży w ich strukturze fizycznej opartej na elektromagnetyce, zapewniającej całkowitą, fizyczną izolację elektryczną pomiędzy obwodem sterującym (cewką) a obwodem obciążenia (styki). Wiele urządzeń półprzewodnikowych nie jest w stanie osiągnąć bariery iskrobezpieczeństwa utworzonej przez tę izolację.

Bezpieczeństwo wysokiego napięcia i ochrona sprzętu: W sterowaniu przemysłowym punkt wyjściowy sterownika PLC 24 V może wymagać sterowania silnikiem trójfazowym 400 V. Przekaźniki stanowią w tym scenariuszu doskonałego pośrednika. Aby zapobiec sytuacji, w której te sygnały zakłócające mogłyby spowodować uszkodzenie rdzenia sterownika warte tysiące dolarów, całkowicie blokują potencjalne skoki napięcia, prądy udarowe i indukowane siły elektromotoryczne po stronie obciążenia. Ochrona ta jest „wrodzona” i nie wymaga dodatkowych transoptorów ani obwodów ochronnych.

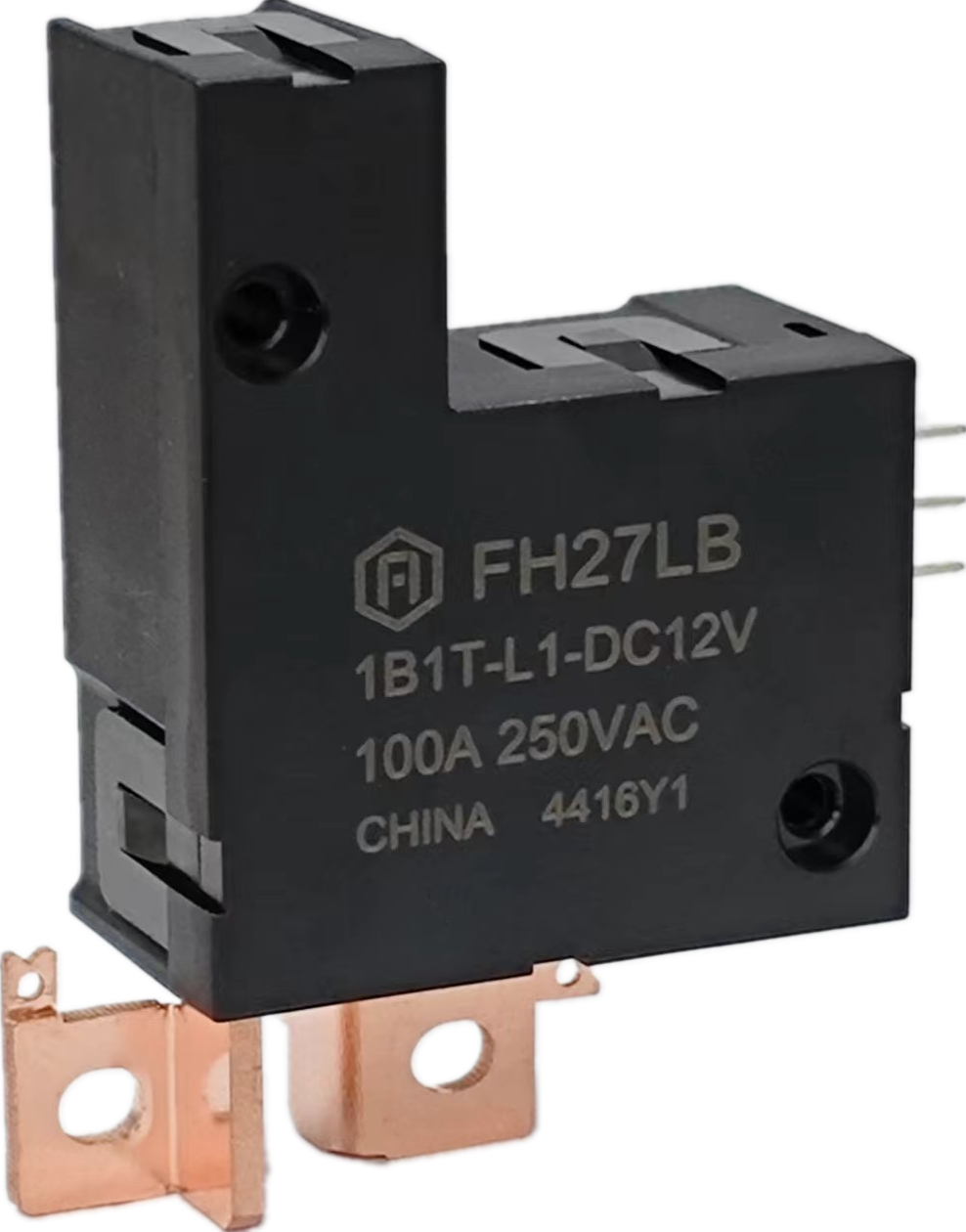

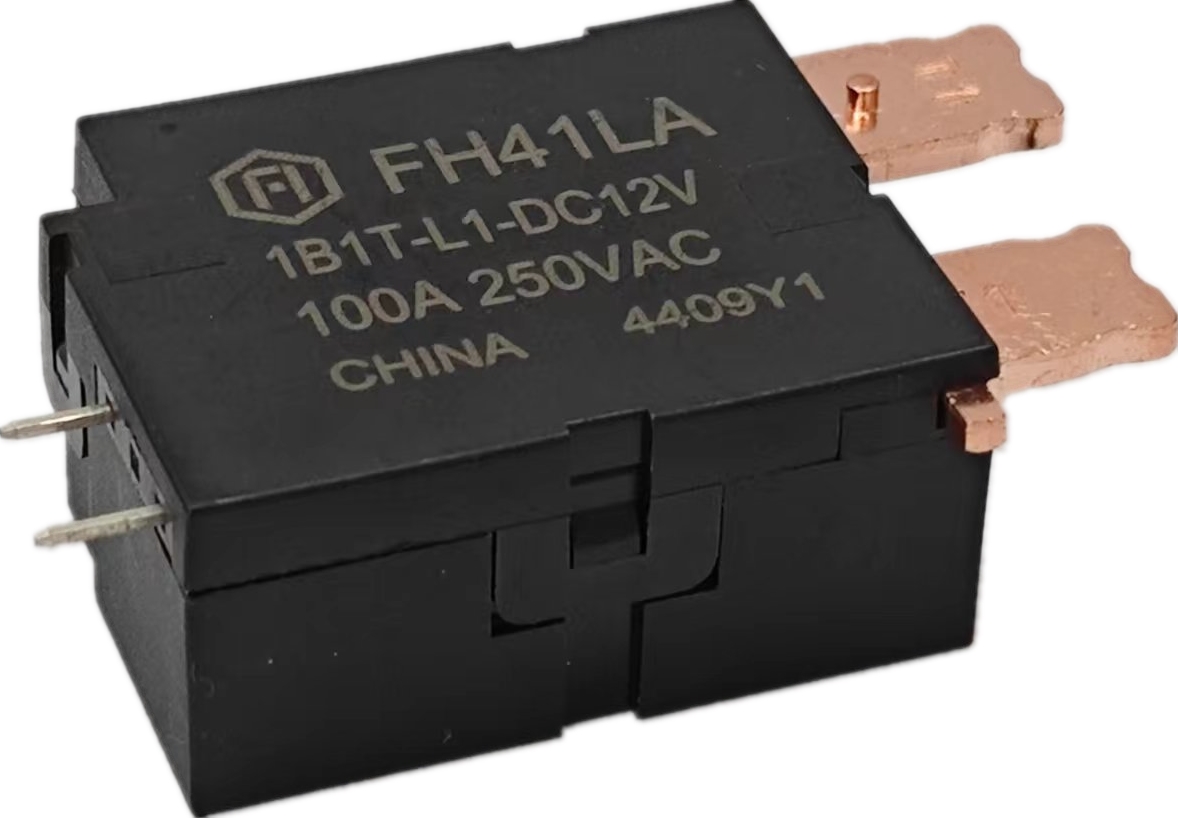

Elastyczna możliwość dostosowania obciążenia: Styki przekaźnika oferują wyjątkową wszechstronność. Można na nich polegać, jeśli chodzi o spójne przełączanie w zakresie parametrów znamionowych, niezależnie od tego, czy zarządzają obciążeniami pojemnościowymi, obciążeniami indukcyjnymi o dużych prądach rozruchowych (takich jak silniki lub transformatory) czy obciążeniami rezystancyjnymi (takimi jak elementy grzejne). Przemysłowe zastosowania sterujące mogą wykorzystywać wyspecjalizowane przekaźniki mocy do bezpośredniego zarządzania prądami o natężeniu kilkudziesięciu amperów. Charakteryzują się niskim spadkiem napięcia w stanie włączenia, co skutkuje stosunkowo niskim poborem mocy własnej i wytwarzaniem ciepła.

Uniwersalna kompatybilność obciążenia AC/DC: Zazwyczaj ten sam model przekaźnika obsługuje zarówno obciążenia AC, jak i DC (należy zwrócić uwagę na potrzebę tłumienia łuku DC). Ta elastyczność zapewnia ogromne korzyści w zakresie projektowania produktów i zarządzania zapasami.

Niezrównana tolerancja środowiskowa i solidność systemu

W trudnych warunkach przemysłowych stabilność znacznie przewyższa szybkość przełączania mikrosekund. Elektromechaniczna budowa przekaźników sprawia, że ​​są one trwalsze niż elementy czysto elektroniczne.

Wrodzona odporność elektromagnetyczna: Cewki przekaźników wykazują niezwykłą tolerancję na sygnały sterujące, pozostając niewrażliwe na drobne wahania napięcia i szumy sygnału. W środowiskach o intensywnym działaniu zakłóceń elektromagnetycznych (np. w pobliżu spawarek lub falowników dużej mocy) urządzenia przełączające oparte na półprzewodnikach mogą działać nieprawidłowo z powodu zakłóceń. Przekaźniki jednak nie będą wyzwalane błędnie. Dzieje się tak, chyba że napięcie cewki jest w sposób ciągły obniżane poniżej lub zwiększane powyżej progu roboczego.

Niezwykle szeroki zakres temperatur pracy: Przekaźniki klasy przemysłowej działają stabilnie w zakresie od -40°C do 85°C, a niektóre modele tolerują nawet wyższe temperatury. Wydajność urządzeń półprzewodnikowych może się znacznie różnić w zależności od temperatury. Obejmuje to rezystancję włączenia i prędkość przełączania. Może to potencjalnie skutkować pogorszeniem wydajności lub awarią termiczną w wysokich temperaturach. Często konieczne jest dodanie radiatorów lub wymuszone chłodzenie powietrzem, co zwiększa złożoność i koszt systemu.

Odporność na wstrząsy, wibracje i kurz: Specjalnie zaprojektowane, odporne na wstrząsy przekaźniki ze wzmocnioną konstrukcją wewnętrzną i masą zalewową są stosowane w zastosowaniach mobilnych, takich jak transport kolejowy i maszyny budowlane. Zapewniają one stabilną pracę styków przy ciągłych wibracjach i uderzeniach, zapobiegając fałszywym rozłączeniom.  Ich szczelna konstrukcja skutecznie blokuje również wnikanie kurzu i wilgoci, co jest wyzwaniem często nieosiągalnym w przypadku otwartych płytek PCB.

Minimalistyczne rozwiązywanie problemów i wyjątkowa wygoda konserwacji

Dla klientów poszukujących minimalnych przestojów i maksymalnej wydajności konserwacji, „wyczuwalność” i „przydatność serwisowania” przekaźnika stanowią jego podstawową wartość.

Widoczność stanu w czasie rzeczywistym: Nawet jeśli nie są one pod napięciem, pozycje styków wielu przekaźników są wyraźnie widoczne za pomocą mechanicznych flag wskaźników, a ponadto są widoczne przez okna obserwacyjne. Klasyczne słyszalne „kliknięcie” po włączeniu zapewnia inżynierom natychmiastowy sygnał dźwiękowy sprzężenie zwrotne, umożliwiające szybką wstępną lokalizację uszkodzenia.

Proces diagnostyczny bez specjalistycznych narzędzi: Personel zajmujący się konserwacją potrzebuje jedynie multimetru do wykonania większości diagnostyki: pomiaru rezystancji cewki w celu określenia otwartych obwodów oraz pomiaru rezystancji styków w celu zidentyfikowania wyładowań łukowych lub sklejania. Eliminuje to potrzebę stosowania kosztownych analizatorów logicznych lub narzędzi do debugowania oprogramowania, obniżając bariery konserwacyjne i koszty narzędzi.

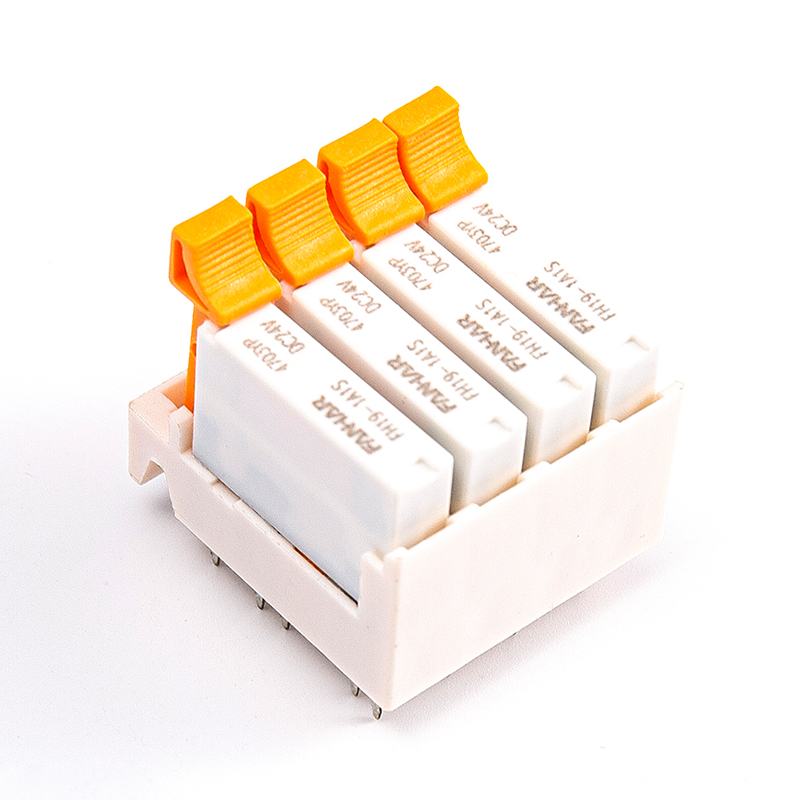

Wymiana modułowa i przewidywalna żywotność: Przekaźniki powszechnie wykorzystują standardowy montaż na szynie lub instalację w stylu gniazda. Na liniach produkcyjnych lub dużych urządzeniach wymiana pojedynczego przekaźnika w ciągu kilku minut po awarii obwodu znacznie minimalizuje przestoje systemu. Dodatkowo ich żywotność jest jasno określona przez „życie mechaniczne” i „życie elektryczne”. Użytkownicy mogą przeprowadzać konserwację zapobiegawczą w sposób naukowy, w oparciu o częstotliwość pracy i rodzaj obciążenia. Dzięki temu mogą wymieniać części partiami. Mogą to zrobić przed końcem przewidywanego okresu życia. Pozwala to uniknąć przerw w produkcji.

Niezrównana efektywność kosztowa w małych i średnich systemach

W zastosowaniach wrażliwych na koszty i specyficznych funkcjach rozwiązania przekaźnikowe zapewniają wyjątkową ogólną wartość ekonomiczną.

Niska początkowa inwestycja i zerowe koszty rozwoju: w przypadku dedykowanej maszyny automatycznej lub małej linii produkcyjnej logika sterująca może składać się z zaledwie kilkudziesięciu przekaźników i timerów. Rozwiązania przekaźnikowe eliminują wydatki na sprzęt PLC, opłaty licencyjne na oprogramowanie i kosztowny czas programowania inżyniera. Po zakończeniu okablowania logika jest trwale naprawiana i sprawdzana.

Zaleta całkowitego kosztu posiadania: W przypadku sterowania logicznego o stałych funkcjach wymagającego minimalnych zmian, stabilność i łatwość konserwacji rozwiązań przekaźnikowych skutkują wyjątkowo niskim całkowitym kosztem posiadania. Eliminują obawy związane z awarią oprogramowania, ingerencją wirusów lub aktualizacjami oprogramowania sprzętowego.

Płynna technologia i transformacja talentów: Schemat drabinkowy — globalnie ustandaryzowany język programowania sterowników PLC — czerpie swoje symbole graficzne i koncepcje logiczne bezpośrednio z obwodów sterujących przekaźników. Umożliwia to doświadczonym elektrykom i doświadczonym technikom bezproblemowe zrozumienie, projektowanie i konserwację nowoczesnych systemów opartych na sterownikach PLC, znacznie zmniejszając trudność i koszty aktualizacji technologii korporacyjnych oraz szkolenia personelu.

Najlepsze zabezpieczenie w systemach o krytycznym znaczeniu dla bezpieczeństwa

W dziedzinach związanych z bezpieczeństwem ludzi i sprzętu podstawową zasadą projektowania jest „niezawodność”. Właściwości fizyczne przekaźników sprawiają, że są one

ostateczny zabezpieczenie przy budowie obwodów bezpieczeństwa.

Określone tryby awarii i wymuszone rozłączenie: Jest to główny powód, dla którego przekaźniki są niezastąpione w obwodach bezpieczeństwa. Podczas utraty zasilania styki normalnie zamknięte przekaźnika fizycznie i na siłę powracają do stanu zamkniętego, podczas gdy styki normalnie otwarte są na siłę rozłączane. Ta cecha jest szeroko stosowana w obwodach zatrzymania awaryjnego, blokadach drzwi bezpieczeństwa i pętlach zabezpieczających przed przeciążeniem. Utrata zasilania systemu natychmiast powoduje przejście w stan bezpieczny – prosty, bezpośredni i absolutnie niezawodny mechanizm zabezpieczający, którego pewność znacznie przewyższa rozwiązania programowe podatne na awarie z powodu niekontrolowanych programów lub zawieszania się chipów.

Zgodność z normami bezpieczeństwa: wiele przekaźnikowych modułów przekaźników bezpieczeństwa na całym świecie przeszło rygorystyczne certyfikaty bezpieczeństwa funkcjonalnego. (np. IEC 61508, ISO 13849). Moduły te osiągają wysoki poziom integralności bezpieczeństwa dzięki logice sprzętowej, takiej jak redundancja, samomonitorowanie i monitorowanie krzyżowe, co znajduje szerokie zastosowanie w sektorach wysokiego ryzyka, takich jak produkcja samochodów i sterowanie windami.

Uproszczona redundancja sprzętowa: Kontrolę redundancji na poziomie sprzętowym można łatwo osiągnąć poprzez proste połączenia szeregowe (logika AND) lub równoległe (logika OR) wielu styków przekaźnika. Dzięki temu możliwe jest budowanie systemów, które pozostaną bezpieczne nawet w przypadku awarii poszczególnych komponentów. Intuicyjność i niezawodność tej redundantnej konstrukcji są trudne do osiągnięcia w przypadku redundancji oprogramowania.

Budowanie fundamentów przemysłowych za pomocą technologii półprzewodnikowej

Przekaźniki i technologia półprzewodników nie są substytutami, ale symbiotycznymi partnerami. Chociaż wykorzystujemy układy scalone i sterowniki PLC do przetwarzania sygnałów, szybkich obliczeń i złożonej logiki, przekaźniki pozostają zaufanymi sojusznikami inżynierów w scenariuszach wymagających wysokiej izolacji, wydajnych napędów, odporności na ekstremalne warunki środowiskowe, najwyższej niezawodności i bezpieczeństwa oraz zoptymalizowanych całkowitych kosztów cyklu życia.

Fanhar angażuje się we wprowadzanie innowacji do klasycznej architektury przekaźników. Opracowując nowatorskie materiały stykowe ze stopu srebra w celu zmniejszenia rezystancji styków i tłumienia łuku elektrycznego, optymalizując systemy obwodów magnetycznych w celu zmniejszenia zużycia energii i zwiększenia czułości oraz wzmacniając technologie uszczelniania w celu poprawy zdolności adaptacji do środowiska, stale zapewniamy wartość naszym klientom.
