Dom / Wiadomości / Wiadomości branżowe / FH61NE Przekaźnik magnetyczny nowej energii — niezawodne rozwiązanie do przełączania zasilania dla falowników fotowoltaicznych i stacji ładowania AC

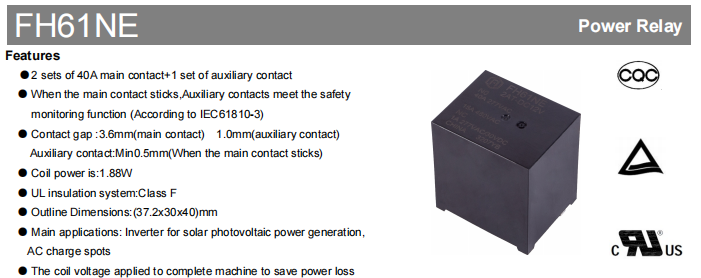

W miarę ciągłego postępu w wytwarzaniu energii fotowoltaicznej, systemach magazynowania energii i urządzeniach do ładowania pojazdów elektrycznych w kierunku wyższej mocy i większej wydajności, przekaźniki mają zapewnić nie tylko niezawodne możliwości przełączania wysokoprądowego, ale także monitorowanie bezpieczeństwa, niskie zużycie energii i długoterminową stabilność operacyjną. Aby spełnić wymagania aplikacji nowego sprzętu energetycznego, firma Fanhar Electronics wprowadziła nowy magnetyczny przekaźnik zatrzaskowy serii FH61NE. Produkt ma konfigurację styków składającą się z 2 zestawów styków głównych 40A i 1 zestawu styków pomocniczych. Gdy styk główny się zablokuje, styk pomocniczy zapewnia sygnał zwrotny monitorowania bezpieczeństwa, spełniający wymagania normy IEC 61810-3 dla funkcji monitorowania bezpieczeństwa. W przekaźniku zastosowano konstrukcję zatrzasku magnetycznego o małej mocy, a pobór mocy cewki wynosi zaledwie 1,88 W. W połączeniu z systemem izolacji klasy F i zwartą konstrukcją mechaniczną, spełnia wszechstronne wymagania nowych zastosowań energetycznych, takich jak falowniki fotowoltaiczne, stacje ładowania AC i urządzenia do ładowania pojazdów elektrycznych, zapewniając energooszczędną pracę i długoterminową niezawodność. Seria FH61NE uzyskała UL/cUL, TUV , i CQC certyfikaty bezpieczeństwa i jest szeroko stosowany w nowych zastosowaniach urządzeń energetycznych.
Możliwość przełączania wysokiego prądu 40 A do sterowania mocą nowych urządzeń energetycznych

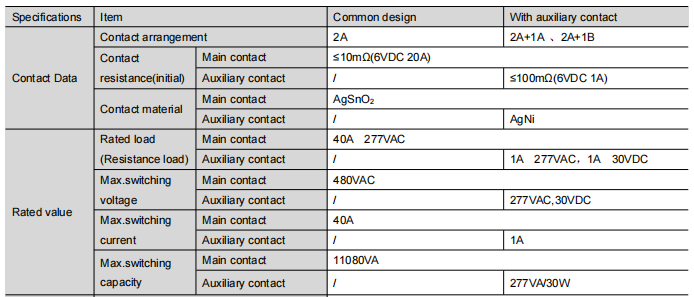

Nowy sprzęt energetyczny stawia wysokie wymagania w zakresie możliwości przełączania prądu przekaźnika. The FH61NE zawiera dwa zestawy styków głównych 40 A, obsługujących kontrolę obciążenia wysokoprądowego w nowym sprzęcie energetycznym. W głównych stykach zastosowano materiał stykowy AgSnO₂ , który zapewnia doskonałe właściwości przeciwspawalne i przewodzące, aby spełnić wymagania dotyczące niezawodności styków w zastosowaniach związanych z przełączaniem mocy w nowym sprzęcie energetycznym. Kluczowe specyfikacje są następujące:
Te parametry elektryczne umożliwiają FH61NE niezawodne wykonywanie funkcji przełączania obwodów i sterowania w falownikach fotowoltaicznych i stacjach ładowania AC.
Konstrukcja monitorowania bezpieczeństwa styków pomocniczych zapewniająca zwiększone bezpieczeństwo systemu
Nowe urządzenia energetyczne mają rygorystyczne wymagania dotyczące bezpieczeństwa pracy. FH61NE oferuje opcje styków pomocniczych, aby spełnić potrzeby monitorowania bezpieczeństwa. Dostępne konfiguracje obejmują:
2A 1A : Dwa normalnie otwarte styki główne, jeden normalnie otwarty styk pomocniczy
2A 1B : Dwa normalnie otwarte styki główne, jeden normalnie zamknięty styk pomocniczy
Kiedy główny styk się zacina, styk pomocniczy dostarcza sygnały zwrotne do monitorowania stanu systemu.
Magnetyczna konstrukcja zatrzaskowa o małej mocy zapewniająca energooszczędną pracę nowych urządzeń energetycznych
W FH61NE zastosowano strukturę przekaźnika magnetycznego z następującymi zaletami:
Pobór mocy cewki: 1,88 W
Zakres napięcia podtrzymującego : 40% ~ 100% Un (temperatura otoczenia 25 ℃); 50% ~ 60% Un (temperatura otoczenia 85 ℃)

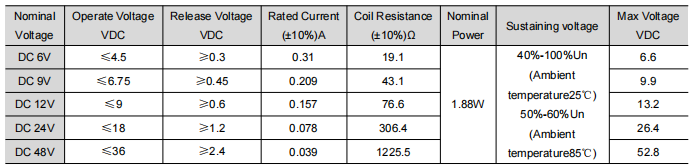

Maksymalne napięcie podtrzymujące : Zapoznaj się z tabelą danych cewki
Konstrukcja zatrzasku magnetycznego znacznie zmniejsza ciągłe zużycie energii w stanie podtrzymania przekaźnika. Przyłożenie napięcia podtrzymującego cewkę do całej maszyny skutecznie oszczędza straty mocy, dzięki czemu jest ona bardziej odpowiednia do wymagań energooszczędnej pracy nowego sprzętu energetycznego.

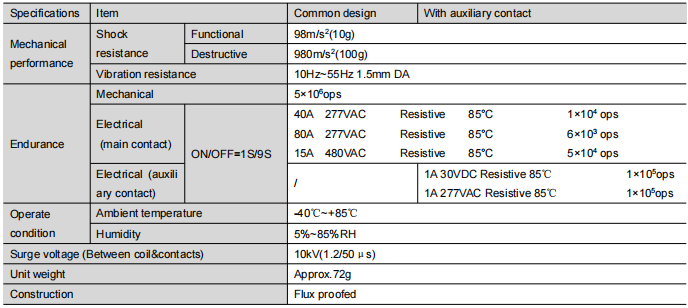

Konstrukcja o wysokiej izolacji i niezawodna wydajność w złożonych środowiskach operacyjnych
FH61NE charakteryzuje się wysoką izolacją i zwartą konstrukcją, równoważąc bezpieczeństwo elektryczne i niezawodność mechaniczną:
Wiele opcji napięcia cewki dla elastycznego projektowania systemu
Różne systemy sterowania wymagają różnych konfiguracji napięcia cewki. Aby uprościć integrację systemu, seria FH61NE jest dostępna z wieloma opcjami napięcia cewki DC, w tym 6 V prądu stałego , 9 V prądu stałego , 12 V prądu stałego , 24 V prądu stałego i 48 V prądu stałego .
Każda opcja cewki ma znamionowy pobór mocy 3,2 W, co pozwala inżynierom wybrać najbardziej odpowiednie napięcie sterujące bez zmiany platformy przekaźnika. Ustandaryzowana konstrukcja cewek nie tylko poprawia kompatybilność z różnymi obwodami sterującymi, ale także upraszcza rozwój produktów dla producentów korzystających z wielu platform napięciowych.
Kompaktowa konstrukcja platformy ułatwiająca aktualizację produktu
Seria FH61NE oferuje ujednoliconą konstrukcję platformy dla różnych konfiguracji styków i opcji napięcia cewki, zapewniając producentom elastyczną podstawę do opracowywania różnorodnych nowych zastosowań sprzętu energetycznego.

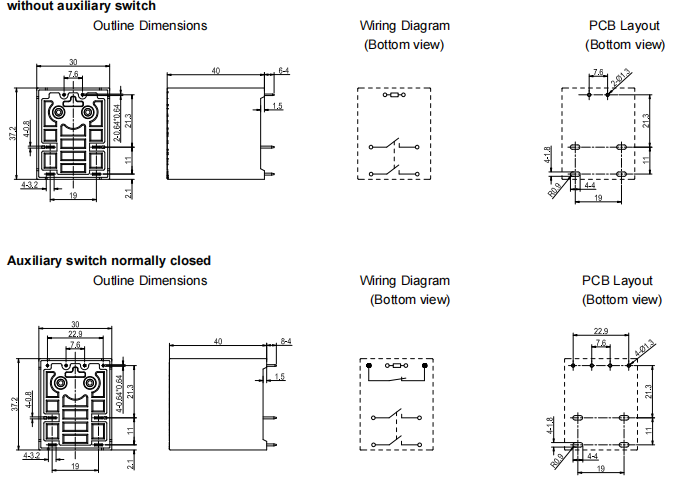

Wszystkie konfiguracje mają identyczne wymiary zewnętrzne 37,2 × 30 × 40 mm, z tym samym układem PCB, powierzchnią montażową, wydajnością izolacji i konstrukcją mechaniczną. Podstawową różnicą między konfiguracjami jest układ styków (2A, 2A 1A lub 2A 1B), umożliwiający projektantom wybór odpowiedniej funkcji monitorowania bez zmiany projektu PCB.
Ta wspólna platforma umożliwia producentom sprzętu łatwe włączenie monitorowania styków pomocniczych (w celu uzyskania informacji zwrotnej o bezpieczeństwie, gdy styk główny się zacina) do swoich projektów bez zmiany instalacji mechanicznej lub układu płytki. W rezultacie można skrócić cykle rozwojowe, obniżyć koszty inżynierii i poprawić standaryzację produktów.
Dla producentów poszukujących skalowalnych rozwiązań w zakresie falowników fotowoltaicznych, stacji ładowania AC i sprzętu do ładowania pojazdów elektrycznych seria FH61NE stanowi wydajną i praktyczną platformę.

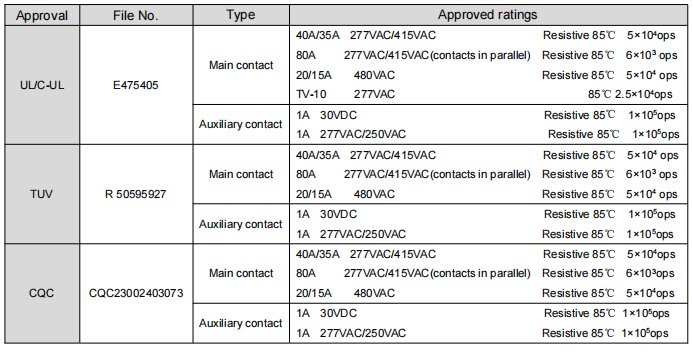

Atesty bezpieczeństwa
Uzyskano FH61NE UL/cUL, TUV , i CQC certyfikaty bezpieczeństwa. Produkt jest również zgodny z dyrektywami środowiskowymi UE RoHS/REACH. Fanhar Electronics osiągnął ISO9001 , ISO14001 , i ISO45001 międzynarodowe certyfikaty systemów zarządzania, posiada ponad 40 patentów krajowych i zostało uznane za krajowe przedsiębiorstwo zaawansowanych technologii oraz centrum badawczo-rozwojowe na poziomie prowincji.
Typowe zastosowania
FH61NE jest stosowany głównie w następujących nowych sektorach energii:
W tych zastosowaniach przekaźnik pełni przede wszystkim funkcje sterowania przełączaniem mocy i monitorowania stanu, zapewniając stabilne i niezawodne rozwiązania w zakresie kontroli prądu dla systemu.
Często zadawane pytania
P1: Jakiego typu przekaźnikiem jest FH61NE?
FH61NE to nowy, magnetyczny przekaźnik blokujący energię, opracowany przez firmę Zhejiang Fanhar Electronics Co., Ltd., stosowany głównie w falownikach fotowoltaicznych i stacjach ładowania prądu przemiennego.
P2: Jaki jest maksymalny prąd znamionowy FH61NE?
Obciążenie znamionowe głównego styku FH61NE wynosi 40A 277VAC (obciążenie rezystancyjne), a maksymalny prąd przełączania wynosi 40A.
P3: Czy FH61NE obsługuje styki pomocnicze?
Tak. FH61NE oferuje wersje 2A 1A (normalnie otwarty styk pomocniczy) i 2A 1B (normalnie zamknięty styk pomocniczy). Kiedy główny styk się zacina, styk pomocniczy dostarcza sygnały zwrotne do monitorowania stanu systemu, spełniając wymagania dotyczące funkcji monitorowania bezpieczeństwa IEC 61810-3.
P4: Jaki jest zakres temperatur pracy FH61NE?
Zakres temperatury roboczej wynosi -40 ℃ ~ 85 ℃, dzięki czemu nadaje się do różnych regionów i złożonych środowisk przemysłowych.
W przypadku zastosowań wymagających wyższej wydajności prądowej zalecanym wyborem jest FH66NE160. W przypadku systemów zaprojektowanych na prąd znamionowy 100 A odpowiednim rozwiązaniem jest FH66NE100.
P5: Jaka jest trwałość mechaniczna i elektryczna FH61NE?
Trwałość mechaniczna: 5×10⁶ operacji
Trwałość elektryczna (styk główny): 1×10⁵ operacji przy obciążeniu rezystancyjnym 40A, 277VAC (85℃)
Trwałość elektryczna (styk pomocniczy): 1×10⁵ operacji przy obciążeniu rezystancyjnym 1A 30VDC/277VAC (85℃)
