Przekaźnik mocy W12T 40A | Przekaźnik PCB do ładowania pojazdów elektrycznych, systemów fotowoltaicznych i nowych zastosowań energetycznych

W miarę ciągłego rozwoju systemów energii odnawialnej, pojazdów elektrycznych i technologii magazynowania energii, systemy sterowania mocą wymagają przekaźników o większej zdolności przełączania, doskonałej wydajności izolacji i długoterminowej niezawodności działania. Opracowany, aby spełnić te wymagania, Fanhar Przekaźnik mocy W12T 40A jest specjalnie zaprojektowany do pojazdów elektrycznych, słupów ładujących i fotowoltaicznych (PV) systemów energii odnawialnej.

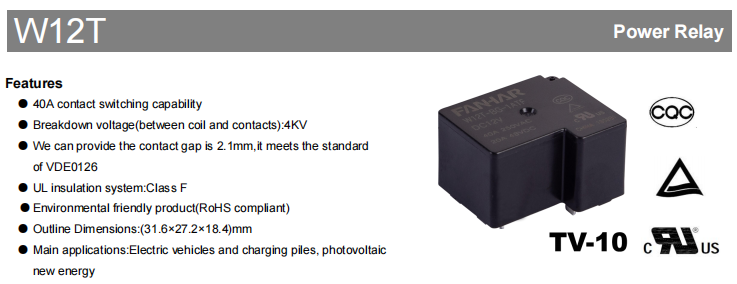

W12T wyposażony jest w Możliwość przełączania styków 40A , maksymalne wytrzymywane napięcie dielektryczne wynoszące 4000VAC pomiędzy cewką a stykami i opcjonalnie przerwa stykowa ≥2,1 mm . Zapewniając wydajność przełączania przy dużym obciążeniu, spełnia również wymagania dotyczące izolacji elektrycznej i bezpieczeństwa w nowych urządzeniach energetycznych.

Z kompaktową konstrukcją do montażu na płytce drukowanej, tylko do pomiaru 31,6 × 27,2 × 18,4 mm , W12T jest dostępny w szerokiej gamie opcji napięcia cewki od 5 V do 110 V prądu stałego . Seria oferuje zarówno typ standardowy (moc cewki 900 mW), jak i typ BG (moc cewki 1400 mW). Przekaźnik uzyskał UL/cUL, TÜV i CQC certyfikaty, potwierdzające jego zastosowanie na różnorodnych rynkach na całym świecie.

Możliwość przełączania wysokoprądowego 40A dla sprzętu dużej mocy

Nowe urządzenia energetyczne, takie jak stacje ładowania pojazdów elektrycznych i falowniki fotowoltaiczne, wymagają przekaźników o znacznej obciążalności prądowej. W12T ma znamionowe obciążenie sterujące 40 A, 250 V AC, przy maksymalnej mocy przełączania 10000 VA.

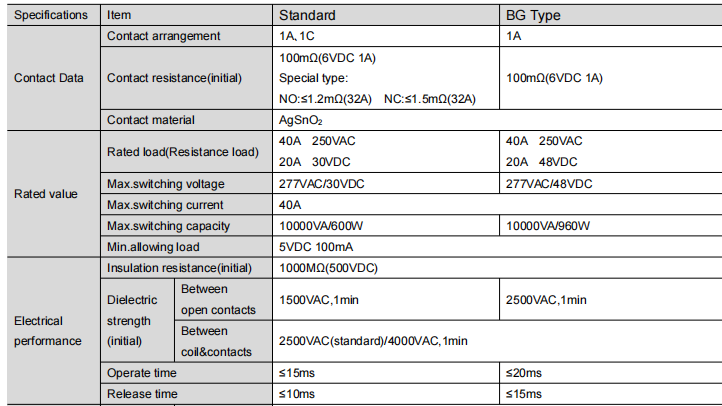

W przypadku obciążeń DC typ standardowy obsługuje napięcie 20 A 30 V prądu stałego, natomiast typ BG obsługuje napięcie 20 A 48 V prądu stałego. Dodatkowo dostępne są specjalne typy o niskiej rezystancji styków z NO≤1,2mΩ (32A) i NC≤1,5mΩ (32A). Minimalne dopuszczalne obciążenie wynosi 5 V DC 100 mA, co umożliwia szeroki zakres zastosowań, od przełączania małych sygnałów po sterowanie obciążeniem o dużej mocy.

Konstrukcja o wysokiej izolacji zapewniająca większe bezpieczeństwo systemu

Izolacja elektryczna jest krytycznym wymogiem dla urządzeń wykorzystujących energię odnawialną pracujących w warunkach wysokiego napięcia. W12T oferuje doskonałe właściwości izolacji elektrycznej:

Maksymalne napięcie wytrzymywane dielektryka pomiędzy cewką a stykami: 4000VAC

Napięcie wytrzymywane dielektryka pomiędzy otwartymi stykami (typ BG): 2500VAC

Początkowa rezystancja izolacji: 1000MΩ (przy 500VDC)

System izolacji UL klasy F : Doskonała wydajność izolacji przyczynia się do poprawy bezpieczeństwa i niezawodności działania, skutecznie zapobiegając ryzyku przebicia wysokiego napięcia i wycieków.

Wysokiej jakości materiał kontaktowy AgSnO₂ zapewniający dłuższą żywotność

Seria W12T wykorzystuje AgSnO₂ (tlenek srebra i cyny) jako materiał kontaktowy. AgSnO₂ wykazuje doskonałą odporność na erozję łukową, niską i stabilną rezystancję kontaktową, dobrą przewodność cieplną i wyjątkowe właściwości przeciwspawalnicze. Skutecznie redukuje wyładowania łukowe i wydłuża żywotność przekaźnika, utrzymując stabilną wydajność elektryczną nawet w zastosowaniach z częstym przełączaniem i dużym obciążeniem.

Niezawodna wydajność w wymagających środowiskach przemysłowych

Oprócz parametrów elektrycznych, W12T został zaprojektowany tak, aby zapewnić długoterminową niezawodność w wymagających warunkach pracy. Przekaźnik działa w szerokim zakresie temperatur otoczenia od -40°C do 85°C, dzięki czemu nadaje się do systemów energii odnawialnej i urządzeń przemysłowych stosowanych w różnych klimatach.

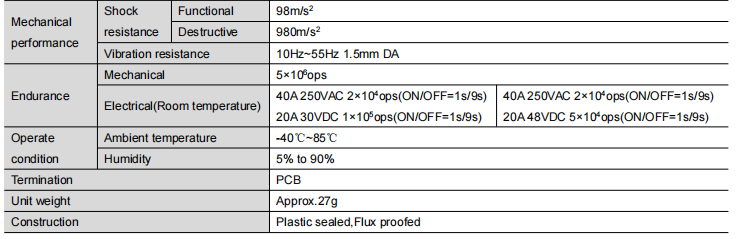

Przekaźnik zapewnia trwałość mechaniczną do 5 000 000 operacji i trwałość elektryczną wynoszącą 20 000 operacji pod obciążeniem rezystancyjnym 40 A 250 VAC, 100 000 operacji pod napięciem 20 A 30 V DC (typ standardowy) i 50 000 operacji pod napięciem 20 A 48 V DC (typ BG).

Czas zadziałania wynosi ≤15 ms (standard) / ≤20 ms (BG), a czas zwolnienia wynosi ≤10 ms (standard) / ≤15 ms (BG). Przekaźnik zaprojektowano tak, aby wytrzymywał wibracje i wstrząsy mechaniczne powszechnie spotykane w zastosowaniach przemysłowych.

Wiele opcji napięcia cewki dla elastycznego projektowania systemu

Różne systemy sterowania wymagają różnych konfiguracji napięcia cewki. Aby uprościć integrację systemu, W12T jest dostępny z wieloma opcjami napięcia cewki prądu stałego, w tym 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V DC.

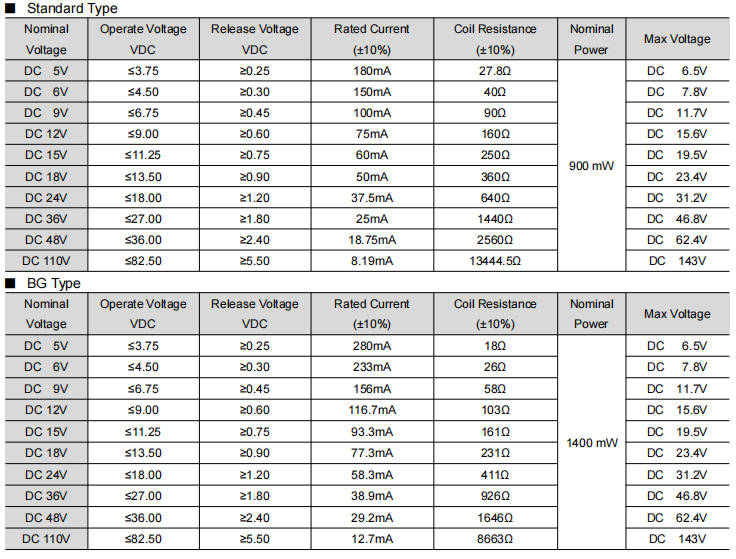

Moc znamionowa cewki typu standardowego wynosi 900 mW, natomiast moc znamionowa cewki typu BG wynosi 1400 mW. Ustandaryzowana konstrukcja cewek nie tylko poprawia kompatybilność z różnymi obwodami sterującymi, ale także upraszcza rozwój produktów dla producentów korzystających z wielu platform napięciowych.

Kompaktowa konstrukcja do montażu na płytce drukowanej ułatwiająca integrację sprzętu

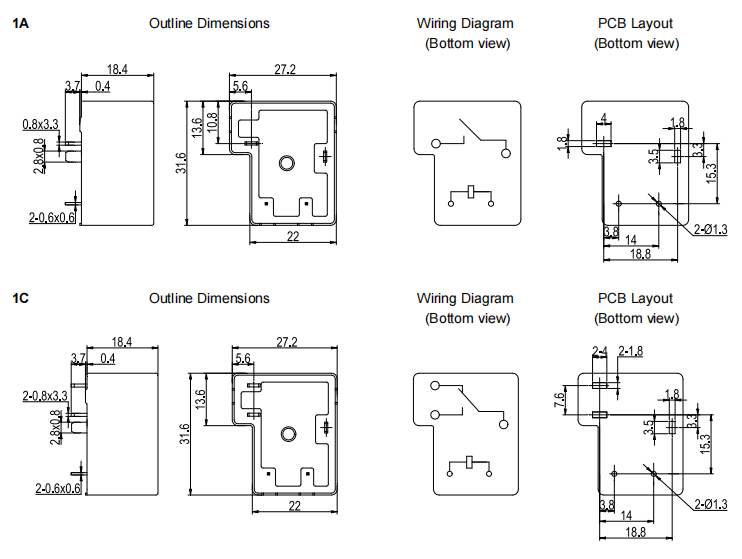

W12T wyposażony jest w compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

W czystym środowisku (wolnym od H₂S, SO₂, NO₂ i pyłu) zalecany jest typ odporny na topnik. W nieczystym środowisku zawierającym te zanieczyszczenia zalecany jest typ uszczelniony tworzywem sztucznym. To rozwiązanie konstrukcyjne skutecznie wydłuża żywotność przekaźnika w różnych środowiskach przemysłowych.

Typowe zastosowania

Zaprojektowany do zastosowań związanych z przełączaniem mocy wysokoprądowych, W12T jest szeroko stosowany w systemach energii odnawialnej i pojazdach elektrycznych, gdzie wymagana jest niezawodna wydajność przełączania i wysoka zdolność izolacji:

• Pojazdy elektryczne (EV)
• Nowe stosy ładowania pojazdów energetycznych
• Urządzenia fotowoltaiczne (PV) wykorzystujące energię odnawialną

W tych systemach przekaźnik jest powszechnie używany do sterowania mocą, przełączania obwodów głównych i izolacji zabezpieczającej, pomagając poprawić niezawodność systemu i bezpieczeństwo operacyjne.

Jak wybrać typ standardowy lub typ BG

Urządzenie W12T jest oferowane w wersji standardowej i BG. Najważniejsze różnice podsumowano poniżej:

Do ogólnego sterowania przemysłowego i standardowych zastosowań związanych z przełączaniem zasilania, typ standardowy spełnia większość wymagań. W przypadku systemów fotowoltaicznych, zastosowań wymagających większych odległości izolacji styków lub scenariuszy wyższego napięcia stałego, zalecany jest typ BG.
