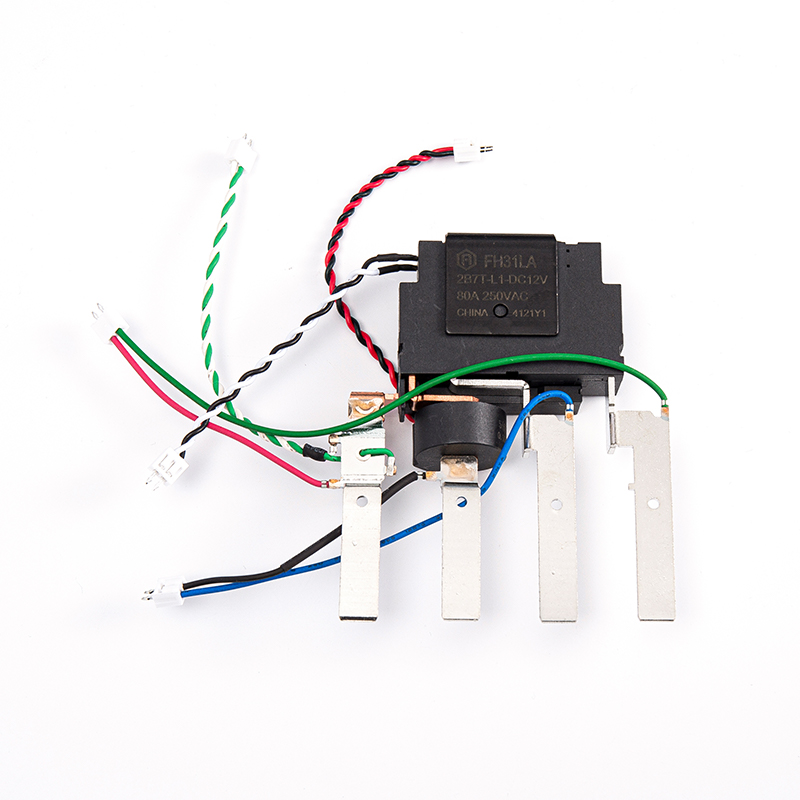

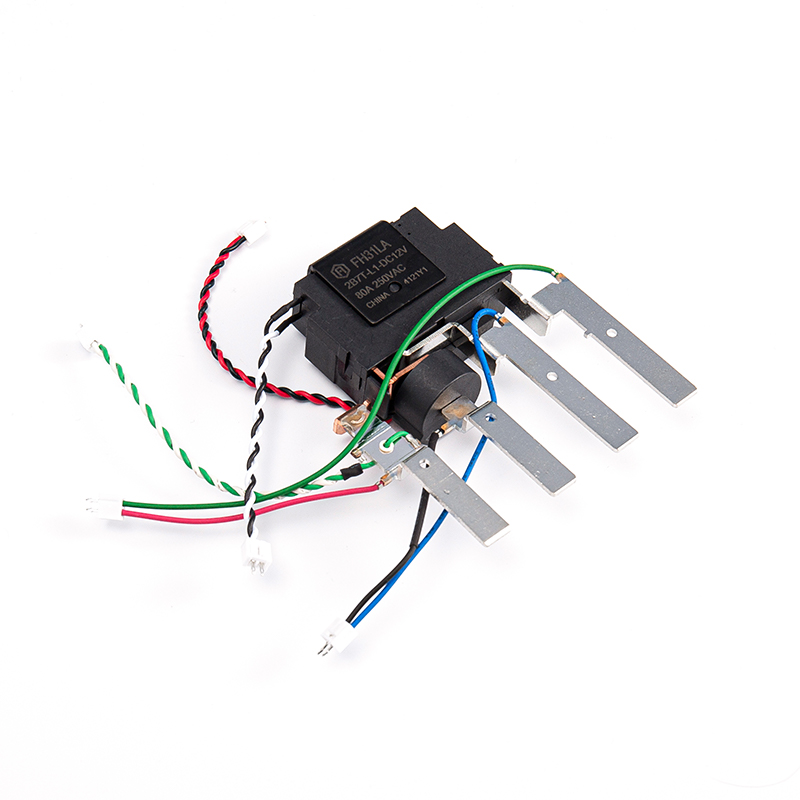

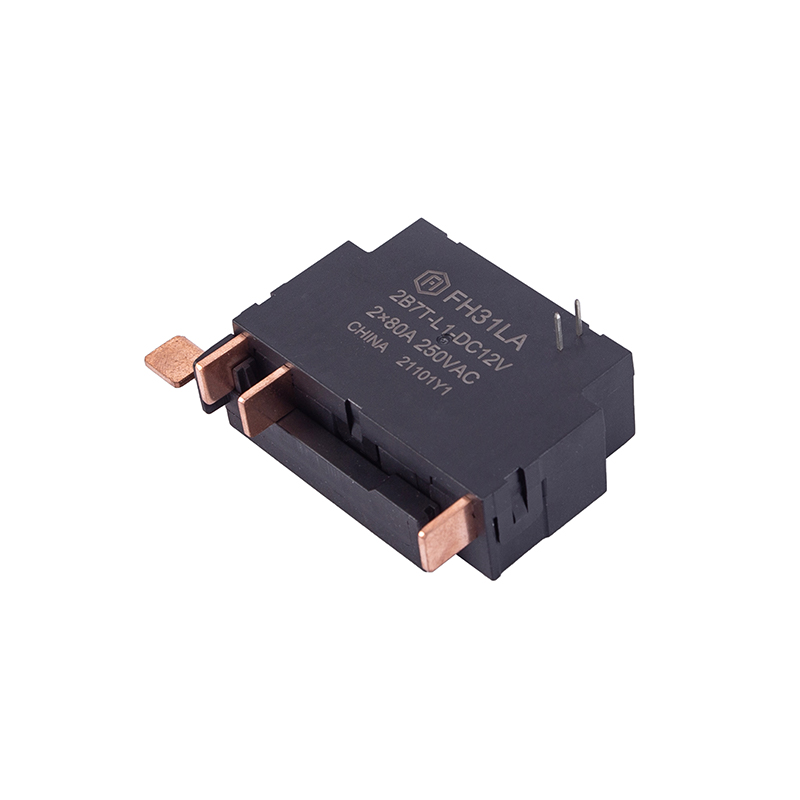

Przekaźnik zatrzaskowy FH31LA 80A Zgodny z IEC62052-31 UC2

Funkcje:
Możliwość przełączania 80A
Dostępne są cewki pojedyncze i podwójne
Konfiguracja zacisków LNNL､Akcesoria zewnętrzne, takie jak boczniki i transformatory z miedzi manganowej, można zamówić zgodnie z wymaganiami klienta
Napięcie przebicia (między stykiem a cewką): 4 kV
Spełniają normę IEC62052-31:2005 UC2
Produkt przyjazny dla środowiska (zgodny z RoHS)
Wymiary zarysu: (54,9 x 35 x 17,7) mm
Może być zintegrowany projekt, wygodna automatyczna instalacja i produkcja
Odporność na zakłócenia częstotliwości zasilania i dobra konsystencja
Główne zastosowanie: inteligentny licznik

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik zatrzaskowy FH31LA-100 100 A Zgodny z IEC62052-31 UC3 NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu		2A, 2B
	Rezystancja styku (początkowa)		≤1,0 mΩ(6 V DC 1 A)
	Materiał kontaktowy		AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)		80A 250VAC
	Maks. napięcie przełączania		277VAC
	Maksymalny prąd przełączania		80A
	Maksymalna zdolność przełączania		20000VA
Wydajność elektryczna	Rezystancja izolacji (początkowa)		1000MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	2000VAC 1min
		Pomiędzy cewką i stykami	4000VAC 1min
	Czas zamknięcia		≤25ms
	Czas otwarcia		≤25ms
Wydajność mechaniczna	Odporność na wstrząsy	Funkcjonalny	98 m/s ² (10g)
		Niszczycielskie	980 m/s ² (100g)
	Odporność na wibracje		10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne		1× 10 ⁵ op
	Elektryczne	WŁ./WYŁ.= 1S/9S	80A 250VAC 1,5× 10 ⁴ op(COSφ= 1)
	Elektryczne UC2(1)	WŁ./WYŁ.= 10 S/20 S	63A 250VAC	5000 operacji na sekundę (COSφ=1)	Łącznie 10000 operacji
				5000 operacji na sekundę (COSφ=0,5)
Stan operacyjny	Temperatura otoczenia		-40 ℃ ~ 85 ℃
	Wilgotność		5% ~ 85% wilgotności względnej
Zakończenie			Typ igły wtykanej Typ śruby (XB)
Masa jednostkowa			Około 90 g (bez nasadki)
Budowa			Zabezpieczone przed topnikiem

Opis

Przekaźnik zatrzaskowy 80A FH31LA to wysokowydajne urządzenie przełączające 80A, odpowiednie do sterowania obwodami wysokoprądowymi. Jego unikalna funkcja zatrzasku umożliwia pozostawienie go w stanie aktywnym po jednokrotnym odebraniu sygnału, utrzymując stan włączenia/wyłączenia obwodu nawet po odłączeniu zasilania, co znacznie poprawia niezawodność systemu i oszczędność energii. Przekaźnik wykorzystuje technologię zatrzasku magnetycznego, która może szybko przełączać i stabilnie utrzymywać dwa stany pracy. Jest bardzo odpowiedni do scenariuszy zastosowań, które wymagają utrzymania stanu obwodu przez długi czas. Przekaźnik FH31LA obsługuje wiele konfiguracji styków, takich jak jednobiegunowy pojedynczy rzut (SPST) i jednobiegunowy podwójny rzut (SPDT), aby spełnić różne wymagania obwodów. Jego konstrukcja umożliwia sterowanie wysokimi obciążeniami prądowymi do 80 A za pomocą sygnałów o małej mocy, co czyni go idealnym do stosowania w pomiarach mocy, inteligentnych domach, licznikach przedpłatowych i systemach automatyki przemysłowej. Ponadto przekaźnik ma wytrzymałość dielektryczną do 4 kV, co zapewnia jego bezpieczeństwo i niezawodność w środowiskach wysokiego napięcia. Przekaźnik FH31LA ma również zdolność szybkiego reagowania i może zakończyć operacje przełączania w ciągu milisekund, aby zapewnić dokładne sterowanie obwodem. Jego żywotność mechaniczna wynosi aż 1 miliard razy, co świadczy o jego trwałości i stabilności podczas długotrwałej pracy. Ponadto przekaźnik obsługuje elastyczne metody montażu, w tym montaż poziomy i pionowy, i może być wybrany z wersją kolektora lub bez, w zależności od wymagań. Przekaźnik zatrzaskowy FH31LA stał się niezbędnym kluczowym elementem w elektronice przemysłowej i konsumenckiej ze względu na jego doskonałą wydajność, elastyczną konfigurację i wysoką niezawodność. Niezależnie od tego, czy jest używany do kontroli obciążenia wysokoprądowego, czy złożonych systemów automatyki, może zapewnić stabilne i niezawodne rozwiązanie.
