Zastosowanie i przyszły rozwój przekaźników w inteligentnych sieciach

Globalna transformacja energetyczna postępuje w niespotykanym dotąd tempie. Według Międzynarodowej Agencji Energetycznej (IEA) energia odnawialna Oczekuje się, że do 2030 r. źródła te będą odpowiadać za prawie 40% światowej produkcji energii elektrycznej, a liczba pojazdów elektrycznych na drogach przekroczy 200 milionów. Tendencja ta stawia niezwykle wysokie wymagania w zakresie elastyczności, niezawodności i interaktywności sieci elektroenergetycznych. W odpowiedzi pojawiła się inteligentna sieć, integrująca zaawansowane czujniki, komunikację, kontrolę i przetwarzanie w chmurze z tradycyjnymi sieciami energetycznymi, wyposażając sieć w możliwości „samopostrzegania, samodecydowania i samoodbudowy”.

W ramach rozległej architektury inteligentnej sieci, przekaźniki , choć niewielkie, służą zarówno jako „pierwsza linia obrony”, jak i „koniec wykonawczy” dla bezpiecznego, stabilnego i wydajnego działania systemu. Podejmują się wielu obowiązków, począwszy od izolowania usterek i przełączania obciążenia, po ochronę sprzętu i dystrybucję energii. Artykuł ten zaczyna się od podstawowych zasad i systematycznie dokonuje przeglądu podstawowych scenariuszy zastosowań przekaźników inteligentne sieci , analizuje ich wymierne ulepszenia w zakresie wydajności sieci i spogląda w przyszłość na przyszłe ścieżki ewolucji technologii. Na koniec dostępna jest lista często zadawanych pytań (FQA), umożliwiająca szybki dostęp do informacji.

Podstawy przekaźników: od elektromagnesu do inteligentnego terminala

Zasada działania i klasyfikacja

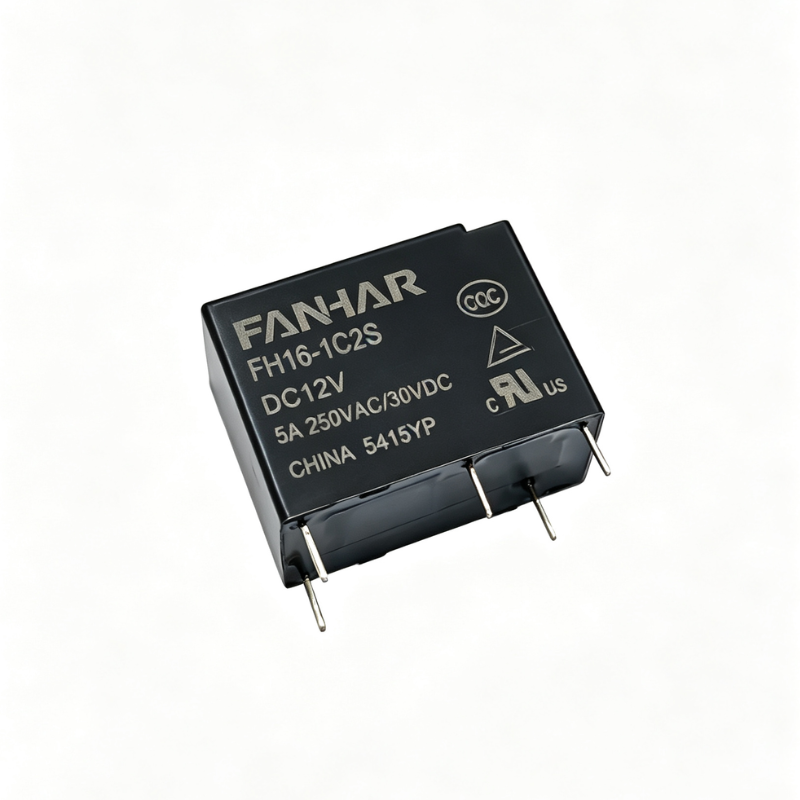

Przekaźnik to automatyczny przełącznik elektryczny. Jego podstawowa zasada działania jest następująca: gdy wielkość wejściowa (taka jak napięcie, prąd, temperatura, czas itp.) osiąga ustawiony próg, elektromagnes lub obwód elektroniczny uruchamia styki, kontrolując w ten sposób włączanie/wyłączanie obwodu dużej mocy. Według tras technicznych przekaźniki można sklasyfikować w następujący sposób:

Tradycyjne role w systemach elektroenergetycznych

Funkcja kontrolna : Wykorzystuje sygnały małoprądowe do zasilania obciążeń wysokoprądowych, umożliwiając zdalne uruchamianie/zatrzymywanie.

Funkcja ochrony : Wykrywa przetężenie, przepięcie, podnapięcie, zwarcie i inne anomalie, szybko odłączając wadliwe obwody.

Transmisja sygnału : Konwertuje stan sprzętu (zamknięty/otwarty, alarm) na sygnały bezprądowe dla systemów monitorowania.

Pięć podstawowych zastosowań przekaźników w inteligentnych sieciach

Inteligentne podstacje i sterowanie urządzeniami podstawowymi

Inteligentne sieci budowane są na podstacjach cyfrowych, w dużym stopniu wykorzystujących elektroniczne przekładniki i inteligentne urządzenia pierwotne (np. inteligentne wyłączniki automatyczne, rozłączniki). Przekaźniki pełnią rolę elementów wykonawczych sterujących, odbierających GOOSE (Generic ObjectOriented Substation Event) polecenia z jednostek łączących lub urządzeń zabezpieczających i sterujących, kończące operacje przełączania w ciągu milisekund.

Przykład : Po renowacji inteligentnej podstacji 220 kV w Chinach zastąpienie tradycyjnych przekaźników elektromagnetycznych inteligentnymi grupami przekaźników skróciło średni czas działania z 80 ms do 15 ms, poprawiając szybkość usuwania usterek systemu o około 80%.

Błąd sieciUzdrowienie i szybka rekonfiguracja

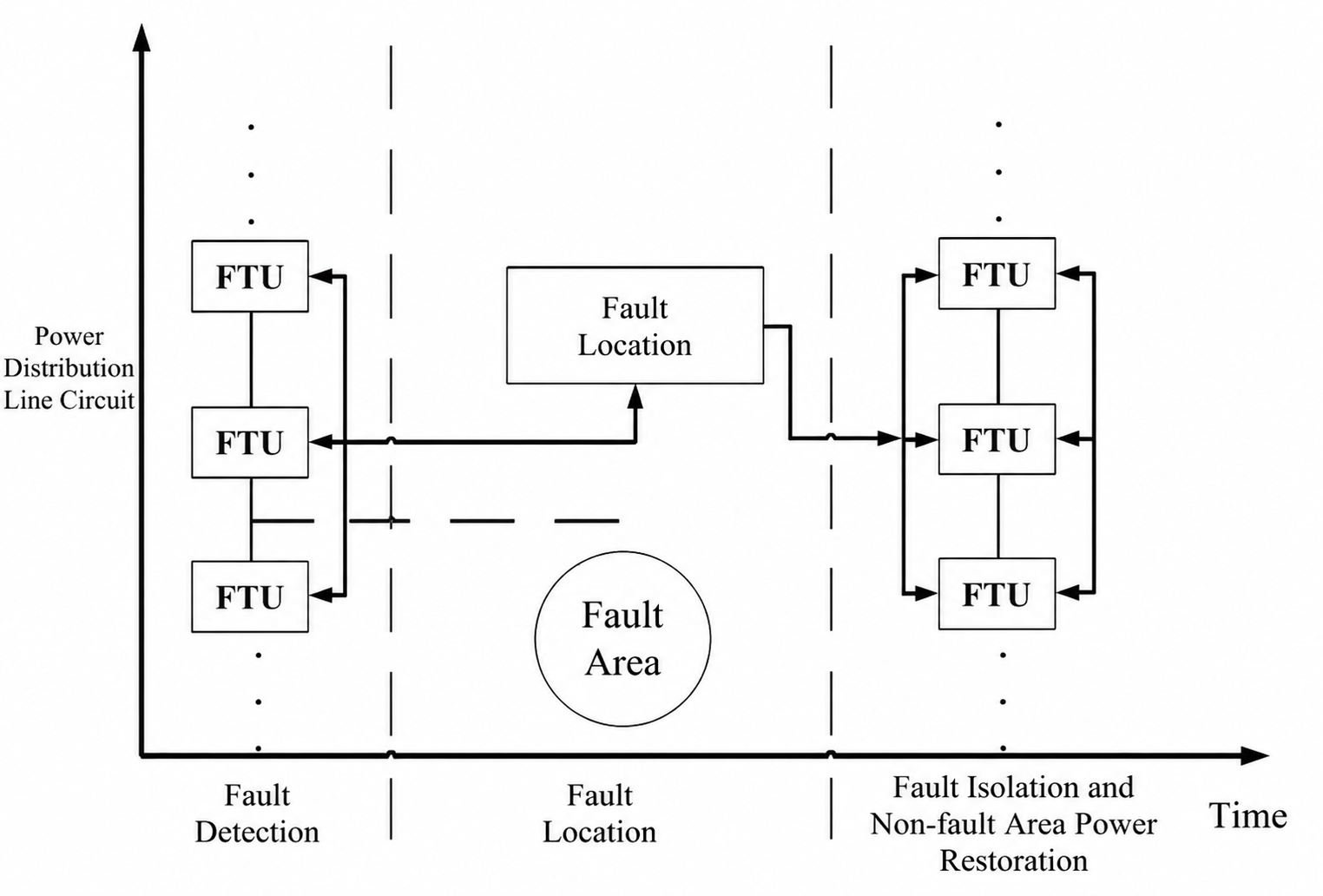

Zdolność „samonaprawy” inteligentnych sieci opiera się na procesie w pętli zamkniętej: wykrywanie uszkodzeń → lokalizacja → izolacja → przywrócenie. Przekaźniki odgrywają w tym procesie podwójną rolę:

Izolacja awarii: Gdy na linii wystąpi zwarcie, przekaźniki działają natychmiast, oddzielając uszkodzoną sekcję od głównej sieci.

Automatyczna rekonfiguracja: Dzięki logice automatyzacji podajnika (FA) przekaźniki koordynują sąsiednie przełączniki, aby przenieść sprawne sekcje do rezerwowych źródeł zasilania, skracając czas przywracania z godzin do minut, a nawet sekund.

Precyzyjna kontrola obciążenia i reagowanie na zapotrzebowanie

W okresach ograniczonej równowagi między podażą a popytem na energię inteligentne sieci wykorzystują mechanizmy reagowania na zapotrzebowanie (DR) do regulowania obciążeń po stronie klienta. Przekaźniki nie są już tylko „twardymi przełącznikami”; współpracują z platformami agregacji ładunku:

Reakcja cenowa w czasie użytkowania: Na podstawie sygnałów cenowych przekaźniki automatycznie się rozłączają lub dostosowująobciążenia krytyczne (np. klimatyzatory, ładowarki pojazdów elektrycznych).

Awaryjne odłączanie obciążenia: gdy częstotliwość spada, przekaźniki sekwencyjnie odłączają obciążenia przerywalne zgodnie z priorytetem, zapobiegając awariom na dużą skalę.

Według statystyk Departamentu Energii Stanów Zjednoczonych budynki komercyjne wykorzystujące inteligentne przekaźniki do reagowania na zapotrzebowanie mogą zmniejszyć szczytowe obciążenia w lecie o 15–25%, przy minimalnym wpływie na komfort mieszkańców.

Przyjazne połączenie sieciowe rozproszonych zasobów energii (DER)

Powszechna integracja fotowoltaiki (PV), energii wiatrowej, magazynowania energii i pojazdów elektrycznych przekształca sieci dystrybucyjne z systemów „jednokierunkowych promieniowych” w systemy „dwukierunkowe interaktywne”. Do kluczowych zadań przekaźników w punktach styku DER należy:

Aktywne wykrywanie wyspowania : W przypadku utraty napięcia sieciowego przekaźniki szybko odłączają rozproszone generatory, aby zapobiec pracy wyspowej, która mogłaby zagrozić personelowi konserwacyjnemu.

Sterowanie wygładzaniem mocy : W zależności od warunków pogodowych przekaźniki dynamicznie przełączają urządzenia magazynujące energię lub dostosowują wyjścia falownika w celu łagodzenia wahań mocy.

Koordynacja wielu źródeł : W mikrosieciach przekaźniki służą jako „przełączniki bramkowe” umożliwiające przydzielanie różnych źródeł energii zgodnie z priorytetami ekonomicznymi lub środowiskowymi

Zarządzanie stanem technicznym sprzętu w pełnym cyklu życia

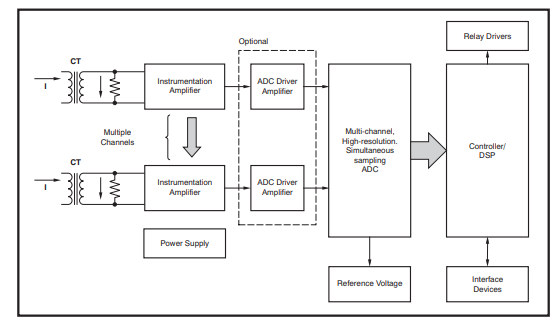

Nowoczesne inteligentne przekaźniki zawierają wbudowane czujniki temperatury, napięcia i prądu oraz obsługują protokół komunikacyjny IEC 61850. Mogą przesyłać dane o stanie, takie jak liczba operacji, zużycie styków i czas pracy. Platformy konserwacyjne w połączeniu z modelami uczenia maszynowego przewidują pozostały okres użytkowania przekaźników, umożliwiając konserwację opartą na stanie, a nie konserwację planową, redukując koszty eksploatacji i utrzymania o około 30–40%.

Trójwymiarowe zwiększanie wartości przekaźników w inteligentnych sieciach

Przyszłe trendy rozwojowe: od siłownika do „krawędziowego węzła decyzyjnego”

Integracja inteligencji i sztucznej inteligencji

Następna generacja przekaźników będzie zintegrowana z krawędziowymi chipami AI, umożliwiając lokalne rozpoznawanie cech przebiegu w celu rozróżnienia między „przejściowymi uszkodzeniami wywołanymi wyładowaniami atmosferycznymi” a „trwałymi zwarciami” oraz autonomicznie wybiera strategie ponownego załączenia – unikając wtórnego wpływu na system w postaci ponownego załączenia na ślepo. Oczekuje się, że samouczące się inteligentne przekaźniki wejdą do projektów pilotażowych około 2028 roku.

Definiowane programowo i wirtualizacja

Wraz z rozwojem koncepcji systemu zasilania definiowanego programowo logika zabezpieczeń przekaźników nie będzie już zakodowana na stałe jako stałe parametry sprzętowe, ale będzie ładowana na żądanie za pośrednictwem aplikacji opartych na chmurze. Na przykład ten sam sprzęt może w ciągu dnia realizować strategię „zapobiegania odwróceniu zasilania fotowoltaicznego”, a w nocy przełączać się na strategię „zarządzania ładowaniem/rozładowaniem magazynowania energii”, uzyskując „jedno urządzenie, wiele zastosowań”.

Praca w wysokiej częstotliwości i szerokaPółprzewodniki pasma wzbronionego

Dojrzewanie urządzeń z węglika krzemu (SiC) i azotku galu (GaN) stale przyspieszaprzekaźniki stanu w kierunku przełączania wysokiej częstotliwości na poziomie MHz. Zmniejszy to liczbę przekaźników stosowanych w transformatorach energoelektronicznych (PET) i sieciach dystrybucyjnych średniego napięcia prądu stałego (MVDC) o ponad 50%, jednocześnie zmniejszając straty do jednegojedna trzecia rozwiązań konwencjonalnych.

Obsługa i konserwacja cyfrowego napędu podwójnego

W przyszłości każdy przekaźnik będzie miał „wirtualne lustro” na cyfrowej platformie bliźniaczej, odzwierciedlające w czasie rzeczywistym jego stan elektryczny, termiczny i mechaniczny. Dzięki symulacji można przewidzieć potencjalne awarie z tygodniowym wyprzedzeniem, co pozwala na wymianę w optymalnym oknie czasowym, co pozwala osiągnąć „zero nieplanowanych przestojów”.

Wniosek

Jako „mały, ale krytyczny” element inteligentnych sieci, przekaźniki ewoluowały od prostych przełączników elektromechanicznych do wielofunkcyjnych inteligentnych terminali, które integrują wykrywanie, komunikację, sterowanie i obliczenia. Odgrywają niezastąpioną rolę w poprawie efektywności wykorzystania energii, zwiększeniu niezawodności dostaw i zapewnieniu bezpieczeństwa systemu. W obliczu przyszłych sieci charakteryzujących się dużą penetracją odnawialnych źródeł energii, dużą zawartością elektroniki o dużej mocy i wysoką cyfryzacją, przekaźniki będą nadal ewoluować w kierunku inteligentniejszych, szybszych, bardziej elastycznych i niezawodnych. Innowacje technologiczne w połączeniu z wysiłkami normalizacyjnymi pobudzą branżę przekaźników do zapewnienia solidnego wsparcia dla globalnych celów neutralności pod względem emisji dwutlenku węgla.
