Co to jest przekaźnik zatrzaskowy?
A przekaźnik zatrzaskowy to specjalny rodzaj przełącznika elektromechanicznego lub elektromagnetycznego. Jego podstawową cechą jest funkcja „pamięci pozycji”: wymaga jedynie krótkiego impulsu prądowego, aby zmienić stan przełączenia, a po usunięciu sygnału sterującego może przez czas nieokreślony utrzymywać swój aktualny stan (włączony lub wyłączony), dopóki nie otrzyma sygnału impulsu zwrotnego, aby go zmienić.
Stanowi to wyraźny kontrast w stosunku do zwykłych przekaźników (bez zatrzasku), które muszą być stale pod napięciem, aby utrzymać swój stan i powrócą do swojej domyślnej pozycji po odcięciu zasilania. Dlatego przekaźniki zatrzaskowe są również znane jako przekaźniki „bistabilne”, przekaźniki „podtrzymujące” lub przekaźniki „zatrzaskowe magnetyczne”.
Jak działają przekaźniki zatrzaskowe?
Podstawowe komponenty
Kluczowe elementy przekaźnika zatrzaskowego obejmują:
Cewka : Konstrukcja z pojedynczą lub podwójną cewką, zwykle wykonana z drutu miedzianego o niskiej rezystancji, używana do generowania pola magnetycznego.
Armatura (znana również jako „kontaktron”) : Mały ruchomy metalowy element, który działa jak „bramka” przełącznika.
Magnes trwały (dla zatrzasku magnetycznego) : Służy do utrzymywania zwory w odpowiednim położeniu po odłączeniu zasilania.
Zatrzask mechaniczny (dla typu zatrzasku mechanicznego) : Fizyczny mechanizm blokujący.
Szczegółowa zasada działania
Kiedy do cewki zostanie przyłożony krótki impuls prądowy, wygenerowane pole magnetyczne powoduje, że zwora przemieszcza się z jednego położenia styku do drugiego, kończąc lub przerywając w ten sposób obwód. Kluczową kwestią jest to, że po zakończeniu tego impulsu zwora pozostaje stabilnie w swoim obecnym położeniu, opierając się na sile magnetycznej (w przypadku zatrzasków magnetycznych) lub zatrzasku mechanicznym (w przypadku zatrzasków mechanicznych), bez potrzeby ciągłego zasilania. Uruchamia się i resetuje tylko po zastosowaniu impulsu wstecznego.
W zastosowaniach takich jak liczniki czasu opóźnienia wyłączenia sekwencja działania przekaźników zatrzaskowych z podwójnym uzwojeniem jest bardziej złożona: gdy prąd przepływa przez cewkę nastawczą (S), w wewnętrznym obwodzie magnetycznym generowany jest strumień magnetyczny, tworząc siłę elektromagnetyczną przyciągającą zworę, zamykając normalnie otwarty styk i otwierając normalnie zamknięty styk, utrzymując ustawiony stan. Po zakończeniu opóźnienia wyłączenia prąd przepływa przez cewkę resetującą (R), powodując otwarcie zamkniętego styku normalnie otwartego i ponowne zamknięcie otwartego styku normalnie zamkniętego.
Główne typy przekaźników zatrzaskowych
Klasyfikacja według mechanizmu trzymającego
| Wpisz | Mechanizm trzymający | Zalety | Wady | Typowe zastosowania |
|---|---|---|---|---|
| Przekaźnik magnetyczny | Magnes trwały lub obwód magnetyczny samoblokujący | Duża prędkość działania, mały rozmiar, długa żywotność, brak wpływu utraty mocy | Słaba odporność na wibracje | Inteligentne liczniki, falowniki fotowoltaiczne |
| Mechaniczny przekaźnik zatrzaskowy | Fizyczny mechanizm zatrzaskowy | Wysoka pojemność styków, duża odporność na prąd udarowy, stabilna wydajność w cyklach termicznych | Duży rozmiar, niska prędkość przełączania, stosunkowo krótsza żywotność | Duży rozmiar, niska prędkość przełączania, stosunkowo krótsza żywotność |
Klasyfikacja według struktury cewki
| Wpisz | Cecha strukturalna | Metoda jazdy | Złożoność sterowania |
|---|---|---|---|
| Pojedyncza cewka | Jedna cewka do ustawiania i resetowania | F Sterowanie poprzez zmianę polaryzacji prądu wejściowego (impuls dodatni/ujemny) | Wymaga obwodu mostka H, większa złożoność |
| Podwójna cewka | Niezależne cewki „set” i „reset”. | Podanie impulsu do odpowiedniej cewki powoduje wykonanie odpowiedniego działania | Podwójny niezależny napęd, proste i niezawodne sterowanie |
Przekaźniki impulsowe
Jest to specjalny typ magnetycznego przekaźnika zatrzaskowego ze zintegrowanym elektronicznym obwodem sterującym. Nie wymaga zmiany polaryzacji impulsu wejściowego; za każdym razem, gdy otrzyma sygnał impulsowy, automatycznie zmienia swój stan (przełączanie naprzemiennie ON/OFF jak przełącznik). Po włączeniu zasilania obwód wewnętrzny automatycznie określa aktualną pozycję przekaźnika i zasila przeciwną cewkę.
Przekaźniki impulsowe idealnie nadają się do sterowania tym samym urządzeniem z wielu lokalizacji za pomocą wielu przycisków, na przykład do uruchamiania i zatrzymywania przenośnika z kilku punktów za pomocą jednego przycisku w każdym miejscu.
Przekaźnik zatrzaskowy a przekaźnik nieblokujący: szczegółowe porównanie
| Funkcja | Przekaźnik zatrzaskowy (magnetyczny) | Przekaźnik niezatrzaskowy (zwykły) |
|---|---|---|
| Państwowy Mechanizm Holdingowy | Wykorzystuje magnes trwały lub samoblokujący obwód magnetyczny do utrzymywania stanu styku, nie jest potrzebne ciągłe zasilanie | Opiera się na ciągłym zasilaniu cewki w celu wygenerowania siły magnetycznej i utrzymania stanu styku |
| Metoda jazdy | Wymaga tylko prądu impulsowego do przełączenia stanu (np. Impuls trwający 0,1 sekundy) | Wymaga ciągłego zasilania, aby utrzymać stan włączenia lub wyłączenia |
| Stan kontaktu | Bistabilny (stan niezmieniony po utracie zasilania) | Monostabilny (reset styków po utracie zasilania) |
| Statyczny pobór mocy | Zero (brak zużycia energii w stanie wstrzymania) | Zużycie ciągłe (cewka wymaga długotrwałego zasilania) |
| Dynamiczny pobór mocy | Krótkie zużycie tylko podczas przełączania (np. 1 W × 0,1 s) | Ciągłe zużycie (np. 2W × 24h) |
| Efektywność energetyczna | Nadaje się do scenariuszy oszczędzania energii przy długotrwałej pracy | Nadaje się do krótkoterminowych lub przerywanych scenariuszy sterowania |
| Kontakt z życiem | Wyższa (brak ciągłego zasilania zmniejsza obrażenia łukowe) | Niższe (długotrwałe zasilanie podatne na utlenianie lub sklejanie) |
| Odporność na wibracje | Gorszy (obwód magnetyczny może się przypadkowo przełączyć z powodu wibracji) | Lepiej (polega na mechanicznym powrocie sprężyny, większa stabilność) |
| Złożoność napędu | Wymaga kontroli polaryzacji (pojedyncza cewka) lub podwójnego napędu (podwójna cewka) | Wymaga jedynie prostego obwodu przełączającego (np. sterowanie tranzystorem/MOSFET) |
| Typowy obwód | Obwód mostka H lub podwójny niezależny napęd | Obwód z jednym przełącznikiem |
| Koszt | Wyższa (złożona struktura) | Niższy (prosta konstrukcja) |
Podstawowe zalety przekaźników zatrzaskowych
Niezwykle niski pobór mocy: Jest to najbardziej widoczna zaleta przekaźników zatrzaskowych. Ponieważ zużywają energię tylko w momencie zmiany stanu, efekt oszczędzania energii jest znaczący w zastosowaniach długoterminowych. Konstrukcja zatrzaskowa zapewnia przepływ prądu tylko podczas włączania/wyłączania, co znacząco przyczynia się do oszczędzania energii sprzętu.
Pamięć stanu: automatycznie utrzymuje ostatni stan po awarii zasilania, nie wymagając obwodu resetowania. Jest szczególnie odpowiedni do zastosowań wymagających zachowania stanu po utracie zasilania, takich jak funkcja pamięci w inteligentnych przełącznikach.
Niskie wytwarzanie ciepła przez cewkę: Ponieważ nie jest wymagane ciągłe zasilanie, wzrost temperatury cewki jest bardzo niski, co jest korzystne dla poprawy niezawodności i żywotności sprzętu.
Nadaje się do urządzeń zasilanych bateryjnie: Charakterystyka zerowego statycznego zużycia energii sprawia, że jest to idealny wybór do zastosowań zasilanych bateryjnie, takich jak urządzenia IoT i inteligentne liczniki.
Główne scenariusze zastosowań
Automatyka przemysłowa
Przemysłowe systemy liczenia i sortowania: Wykorzystaj charakterystykę bistabilną pamięci stanu.
Obwody sterujące silnikiem: W przekaźnikach opóźniających wyłączenie przekaźniki zatrzaskowe służą do precyzyjnego sterowania hamowaniem.
Maszyny pakujące: Połączona kontrola wielu jednostek.
Moc i Energia
Inteligentne liczniki: Niskie zużycie energii, długotrwałe działanie, umożliwiające kontrolę przedpłat.
Falowniki fotowoltaiczne: Częste przełączanie, obwody wykrywania zwarcia doziemnego.
Zasilacze prądu stałego wysokiego napięcia: Przełączanie obwodów.
Testowanie i komunikacja
Sprzęt telekomunikacyjny: Centrale telefoniczne.
Automatyczny sprzęt testowy: Przełączanie sygnału testowego.
Przewodnik po wyborze: Jak wybrać odpowiedni przekaźnik zatrzaskowy?
Zalecane scenariusze wyboru przekaźników zatrzaskowych:
Długotrwała praca z wrażliwością na zużycie energii: np. urządzenia zasilane bateryjnie, terminale IoT.
Wymóg utrzymania stanu po zaniku zasilania: np. funkcja pamięci w inteligentnych przełącznikach, zachowanie stanu sprzętu.
Ograniczone wytwarzanie ciepła przez wężownicę: Środowiska instalacyjne o dużej gęstości.
Konieczność sterowania z wielu lokalizacji: np. oświetleniem budynku, sterowaniem przenośnikami.
Zalecane scenariusze wyboru zwykłych przekaźników:
Aplikacje wrażliwe na koszty: Nie ma potrzeby długoterminowego utrzymywania stanu, np. Proste sterowanie urządzeniami gospodarstwa domowego.
Prosta logika sterowania: Nie ma potrzeby stosowania skomplikowanych obwodów napędowych.
Środowiska wibracyjne: Przekaźniki zatrzaskowe magnetyczne mają gorszą odporność na wibracje.
Kluczowe parametry wyboru
Typ cewki: pojedyncza cewka vs. podwójna cewka. Podwójna cewka zapewnia proste sterowanie, ale wymaga większej liczby pinów, natomiast pojedyncza cewka oszczędza miejsce, ale wymaga obwodu przełączającego polaryzację.
Wartość znamionowa styku: Wybierz na podstawie prądu obciążenia i napięcia. Na przykład niektóre produkty seryjne mogą przełączać prądy do kilku amperów, podczas gdy modele odpowiednie do obwodów sygnałowych mają mniejszą obciążalność prądową.
Wymagania dotyczące zużycia energii: Należy zwrócić uwagę na moc roboczą cewki. Na rynku dostępne są produkty o ultra niskim poborze mocy.
Metoda montażu: montaż na płytce drukowanej, technologia montażu powierzchniowego (SMT) lub wtyczka. W przypadku zastosowań o ograniczonej przestrzeni można wybrać ultraminiaturowe modele do montażu powierzchniowego.
Możliwość dostosowania do środowiska: Należy wziąć pod uwagę temperaturę, wilgotność, wibracje itp. Mechaniczne typy zatrzasków zapewniają bardziej stabilną pracę w warunkach cykli termicznych.
Trendy rozwoju technologii
Wraz z rosnącym globalnym zapotrzebowaniem na oszczędność energii i redukcję emisji, przekaźniki zatrzaskowe zyskują coraz szersze zastosowanie ze względu na ich charakterystykę zerowego zużycia energii statycznej. Główne trendy rozwojowe to:
Niższe zużycie energii przez cewkę: Ciągłe zmniejszanie zużycia energii operacyjnej poprzez optymalizację konstrukcji obwodu magnetycznego i zastosowanie nowych materiałów.
Mniejszy rozmiar: Dostosowanie do wymagań instalacji o dużej gęstości, takich jak niektóre przekaźniki do montażu powierzchniowego.
Wyższa pojemność styków: Zwiększenie nośności przy jednoczesnym zachowaniu niskiego zużycia energii.
Inteligentna integracja: Przekaźniki impulsowe z wbudowanymi obwodami elektronicznymi dla inteligentniejszego sterowania.

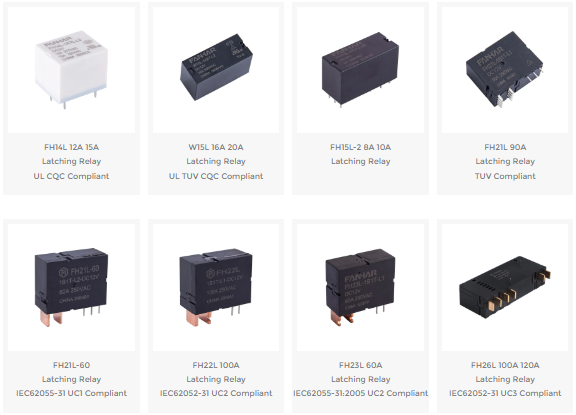

Poznaj nasze produkty z przekaźnikami zatrzaskowymi
W FANHAR Electronics zapewniamy wysoką wydajność przekaźnik zatrzaskowys zaprojektowane z myślą o wymaganiach nowoczesnych inteligentnych domów, sterowania przemysłowego, nowych systemów energetycznych i nie tylko. Dzięki ponad 30 seriom i setkom specyfikacji nasze portfolio zapewnia idealną równowagę możliwości przełączania, efektywności energetycznej i niezawodności
Często zadawane pytania
P1: Jaka jest różnica między przekaźnikiem impulsowym a zwykłym przekaźnikiem magnetycznym?
Przekaźnik impulsowy posiada wbudowany elektroniczny obwód sterujący, dzięki czemu nie wymaga zmiany polaryzacji; każdy impuls automatycznie przełącza stan (jak przełącznik przyciskowy). Jest idealny do sterowania za pomocą jednego przycisku w wielu lokalizacjach, podczas gdy zwykłe przekaźniki magnetyczne wymagają zewnętrznej kontroli polaryzacji lub oddzielnych uzwojeń.
P2: Dlaczego przekaźniki z podwójną cewką są powszechnie stosowane w zastosowaniach z zegarami opóźnienia wyłączenia?
Ponieważ opóźnienie wyłączenia wymaga wyraźnego ustawienia (rozpoczęcie odliczania czasu) i resetowania (odliczanie czasu zakończenia). Przekaźniki z podwójną cewką umożliwiają niezależną kontrolę tych dwóch działań, zapewniając przejrzystą i niezawodną logikę synchronizacji, jednocześnie unikając dodatkowej złożoności i ryzyka szumu związanego z przełączaniem polaryzacji.
P3: Jaki margines należy pozostawić dla wartości znamionowej prądu stykowego przy wyborze przekaźnika?
Ogólną zasadą jest utrzymywanie prądu obciążenia poniżej 80% wartości znamionowej styku (w przypadku obciążeń rezystancyjnych). W przypadku obciążeń indukcyjnych lub pojemnościowych (silniki, kondensatory, lampy) należy pozostawić większy margines (zalecane <50%) i uwzględnić prąd rozruchowy. Zawsze należy zapoznać się z arkuszem danych, aby uzyskać informacje na temat maksymalnej mocy przełączania i krzywych napięcia.
P4: Czy do przełączania wysokiej częstotliwości (np. PWM) można używać przekaźników magnetycznych?
Niezalecane. Przekaźniki magnetyczne są przeznaczone do przełączania przy niskiej częstotliwości (maksymalnie kilka razy na minutę). Praca przy wysokiej częstotliwości drastycznie skraca żywotność mechaniczną i niweluje przewagę zerowej mocy. W zastosowaniach wymagających wysokiej częstotliwości należy stosować przekaźniki półprzewodnikowe lub tranzystory MOSFET.
P5: Jak mogę sprawdzić, czy wybrany przeze mnie przekaźnik jest odpowiedni?
Zaleca się zbudowanie testu z rzeczywistym obciążeniem (w tym najgorszymi warunkami rozruchu), wykonanie co najmniej 1000 ciągłych cykli przełączania i monitorowanie wzrostu temperatury styków, wzrostu temperatury cewki i zmian rezystancji styków. Wykonaj także testy wibracji i zatrzymania zasilania, aby zapewnić zgodność z wymaganiami środowiska aplikacji.
