Dom / Wiadomości / Wiadomości branżowe / FH67NE 200A/270A nowy przekaźnik energetyczny | Wysokoprądowy przełącznik 1000VAC do fotowoltaiki, przechowywania akumulatorów i urządzeń przemysłowych

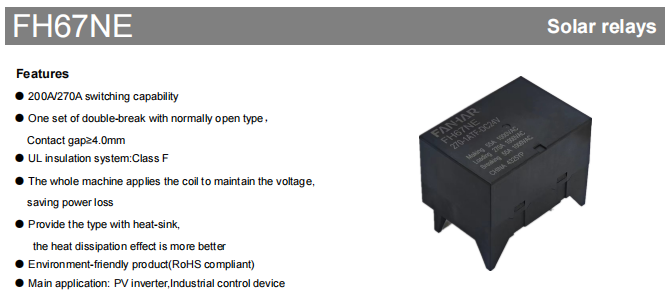

Przegląd produktu
The FH67NE to urządzenie o dużej wydajności i dużej mocy nowy przekaźnik energii opracowany przez Zhejiang Fanhar Electronics (FANHAR) do zastosowań w nowej energii fotowoltaicznej i zastosowaniach przemysłowych o dużym obciążeniu. Jest dostępny w dwóch opcjach przełączania styków – 200 A i 270 A – z pojedynczym zestawem styków normalnie otwartych z podwójną przerwą i rozwarciem styków 4,0 mm lub większym. Wykorzystując AgSnO₂ jako materiał styków, przekaźnik może przełączać do 220 A (wersja 200 A) lub 275 A (wersja 270 A) przy 1000 V AC, przy maksymalnej mocy przełączania odpowiednio 220 000 VA i 275 000 VA. Dzięki wyjątkowym parametrom elektrycznym, rygorystycznej konstrukcji bezpieczeństwa i kompleksowym międzynarodowym certyfikatom, FH67NE stał się głównym elementem przełączającym w wymagających zastosowaniach, takich jak falowniki fotowoltaiczne, systemy magazynowania energii i przemysłowy sprzęt sterujący.
W miarę ciągłego wzrostu globalnej mocy zainstalowanej fotowoltaiki i szybkiego rozwoju branży magazynowania energii, nowe systemy energetyczne nakładają na przekaźniki coraz bardziej rygorystyczne wymagania w zakresie obciążalności wysokoprądowej, marginesów bezpieczeństwa przy wysokich napięciach i długoterminowej niezawodności. FH67NE to właśnie nowy, flagowy produkt przekaźnika energii firmy Fanhar, opracowany w odpowiedzi na ten trend branżowy, skutecznie odpowiadający na pilne zapotrzebowanie rynku na przekaźniki o dużej mocy, wysokim bezpieczeństwie i niskim zużyciu energii.
Przewodnik doboru: Porównanie wersji 200A i 270A
Seria FH67NE oferuje dwa prądy znamionowe – 200 A i 270 A – przy czym podstawowa różnica leży w konstrukcji głównej konstrukcji zacisków, umożliwiając inżynierom elastyczny wybór w oparciu o rzeczywiste wymagania dotyczące obciążenia:
| Parametr | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Prąd znamionowy (przenoszenie) | 200A | 270A |
| Maks. Prąd przełączający | 220A | 275A |
| Maks. Wydajność przełączania | 220 000VA | 275 000VA |
Obie wersje mają identyczną przerwę stykową (≥4,0 mm), klasę izolacji (klasa F), parametry cewki i wymiary gabarytowe. Wybór powinien opierać się przede wszystkim na rzeczywistym prądzie obciążenia i wymaganiach dotyczących zdolności przełączania systemu.
Podstawowe zalety techniczne
Konstrukcja z podwójną przerwą zapewniająca bezpieczeństwo wysokiego napięcia
Produkt zawiera pojedynczy zestaw konfiguracji zestyków normalnie otwartych z podwójną przerwą i rozwarciem styków ≥4,0 mm. Konstrukcja z podwójnym przerwaniem tworzy dwa łuki przerywane szeregowo podczas rozłączania, skutecznie zwiększając zdolność gaszenia łuku. W połączeniu z dużą przerwą stykową ponad 4,0 mm znacznie poprawia to wydajność izolacji elektrycznej w warunkach wysokiego napięcia, zapewniając bezpieczne rozłączenie przy 1000VAC.
System izolacji klasy F zapewniający wysoką temperaturę i długą żywotność
System izolacji UL spełnia wymagania klasy F, dzięki czemu materiały izolacyjne wytrzymują ciągłe temperatury robocze wynoszące 155°C. Dzięki szerokiemu zakresowi temperatur roboczych od -40°C do 85°C, FH67NE utrzymuje stabilną wydajność elektryczną i żywotność nawet w środowiskach o wysokiej temperaturze, takich jak zewnętrzne elektrownie fotowoltaiczne i przemysłowe szafy rozdzielcze.

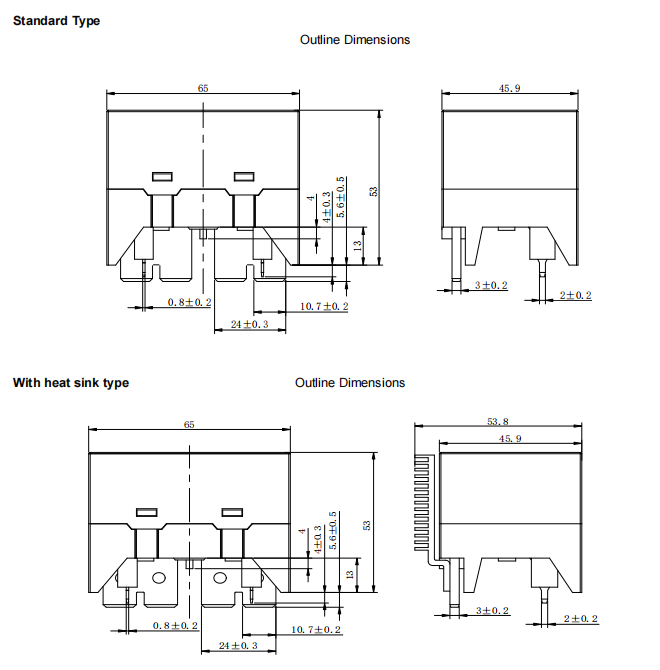

Opcjonalna konstrukcja radiatora zapewniająca lepsze zarządzanie temperaturą
Model FH67NE jest dostępny z opcjonalnym modelem radiatora, oferującym znacznie lepsze odprowadzanie ciepła niż wersja standardowa. Konstrukcja ta jest szczególnie odpowiednia do zastosowań obejmujących długotrwałe przewodzenie wysokiego prądu lub wysokie temperatury otoczenia, skutecznie ograniczając wzrost temperatury przekaźnika i wydłużając żywotność elektryczną.
Zgodny z wymogami ochrony środowiska i umożliwiający globalną adaptację
Produkt jest zgodny z dyrektywami środowiskowymi RoHS i uzyskał międzynarodowe certyfikaty UL, TÜV i CQC, zapewniające silny dostęp do rynku globalnego.

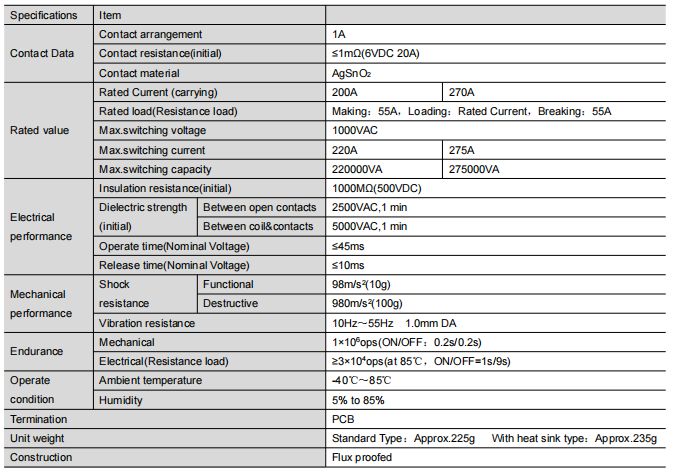

Podstawowe parametry elektryczne
Możliwość obciążenia
FH67NE ma prąd znamionowy (przenoszący) 200A (270A dla wersji 270A). Warunki jego obciążenia znamionowego (rezystancyjnego): wykonanie 55A, przenoszenie prądu znamionowego, przerwa 55A. Maksymalne napięcie przełączania wynosi 1000 V AC, maksymalny prąd przełączania wynosi 220 A (wersja 200 A) / 275 A (wersja 270 A), a maksymalna zdolność przełączania wynosi 220 000 VA (wersja 200 A) / 275 000 VA (wersja 270 A).
Niezawodność kontaktu
Początkowa rezystancja styku wynosi ≤1 mΩ (testowana przy napięciu 6 V prądu stałego, 20 A), co zapewnia wyjątkowo niskie straty przewodzenia i spełnia rygorystyczne wymagania dotyczące niskich temperatur w zastosowaniach wysokoprądowych.
Izolacja i wytrzymałość dielektryczna
Początkowa rezystancja izolacji osiąga 1000MΩ (testowana przy 500VDC). Wytrzymałość dielektryczna jest znakomita: 2500 V AC/1 min pomiędzy otwartymi stykami i 5000 V AC/1 min pomiędzy cewką a stykami, co zapewnia wystarczający margines bezpieczeństwa dla systemu.
Czas reakcji
Czas zadziałania (przy napięciu znamionowym) ≤45 ms, czas zwolnienia (przy napięciu znamionowym) ≤10 ms, zapewniający szybką i niezawodną reakcję, aby spełnić wymagania szybkiego przełączania falowników fotowoltaicznych i innego sprzętu.
Specyfikacje cewek i energooszczędne działanie
FH67NE jest dostępny z pięcioma opcjami napięcia cewki: DC 6 V, 9 V, 12 V, 24 V i 48 V, przy znamionowym poborze mocy wynoszącym zaledwie 4 W. Szczegółowe parametry dla każdej specyfikacji są następujące:
| Napięcie znamionowe | Napięcie robocze (VDC) | Napięcie zwolnienia (VDC) | Prąd znamionowy (±10%) | Rezystancja cewki (±10%) | Moc nominalna | Napięcie podtrzymujące | Maksymalne napięcie |
|---|---|---|---|---|---|---|---|
| Napięcie stałe 6 V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55% ~ 100% Nie (Temperatura otoczenia 23 ℃) 55% ~ 60% Nie (Temperatura otoczenia 85 ℃) | Napięcie stałe 7,2 V |
| Napięcie stałe 9 V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3 Ω | Napięcie stałe 10,8 V | ||
| Napięcie stałe 12 V | ≤9,00 | ≥0,60 | 333,3 mA | 36 Ω | Napięcie stałe 14,4 V | ||
| Napięcie stałe 24 V | ≤18,00 | ≥1,20 | 166,7 mA | 144Ω | Napięcie stałe 28,8 V | ||
| Napięcie stałe 48 V | ≤36,00 | ≥2,40 | 83,3 mA | 576 Ω | Napięcie stałe 57,6 V |
Uwagi dotyczące operacji:.
Napięcie podtrzymujące cewkę jest przykładane 100 ms po przyłożeniu napięcia znamionowego, z zakresem napięcia podtrzymującego 55% ~ 100% Un (przy temperaturze otoczenia 23°C) / 55% ~ 60% Un (przy temperaturze otoczenia 85°C).
Aby uniknąć przegrzania i uszkodzenia cewki, nie należy w sposób ciągły przykładać napięcia przekraczającego maksymalne napięcie podtrzymujące. Maksymalne napięcie podtrzymujące odnosi się do maksymalnego napięcia, jakie przekaźnik może wytrzymać przez krótki czas.
Typowe scenariusze zastosowań
Jako główny element przełączający w systemach fotowoltaicznych, FH67NE obsługuje bezpieczne sterowanie załączaniem/rozłączaniem zarówno po stronie prądu stałego, jak i przemiennego. Jego wysoka obciążalność prądowa 200 A/270 A z łatwością radzi sobie z bieżącymi wymaganiami ciągów fotowoltaicznych dużej mocy, podczas gdy przerwa stykowa ≥ 4,0 mm i napięcie wytrzymywane między cewką a stykiem 5000 V AC zapewniają znaczny margines bezpieczeństwa w zastosowaniach wysokonapięciowych.
Systemy magazynowania energii (ESS)
W systemach magazynowania energii akumulatorów FH67NE służy do kontroli i ochrony ładowania/rozładowania akumulatorów. Niskie zużycie energii, które zapewnia konstrukcja zatrzasku magnetycznego, doskonale spełnia rygorystyczne wymagania ESS w zakresie efektywności energetycznej, a szeroki zakres temperatur pracy zapewnia stabilną pracę w zewnętrznych szafach do przechowywania i podobnych środowiskach.
W przypadku przełączania obciążenia urządzeń przemysłowych dużej mocy, FH67NE oferuje wysoce niezawodne rozwiązanie do sterowania włączaniem/wyłączaniem. Doskonała odporność na wibracje i wstrząsy, w połączeniu z trwałością mechaniczną do 1 miliona operacji, sprawiają, że jest on w stanie poradzić sobie w różnych trudnych warunkach przemysłowych.
Certyfikaty i zapewnienie jakości
Seria FH67NE uzyskała międzynarodowe certyfikaty UL, TÜV i CQC i jest zgodna z normami środowiskowymi RoHS, w pełni spełniając wymagania dostępu do rynku głównych regionów świata.
Jako krajowe przedsiębiorstwo high-tech, Fanhar Electronics posiada certyfikaty Systemu Zarządzania Jakością ISO9001, Systemu Zarządzania Środowiskiem ISO14001 oraz Systemu Zarządzania Bezpieczeństwem i Higieną Pracy ISO45001. Firma inwestuje 5–8% rocznych przychodów ze sprzedaży w prace badawczo-rozwojowe i uzyskała ponad 40 krajowych patentów na wzory użytkowe i wynalazki. Kompleksowy system kontroli jakości obejmujący projektowanie, zaopatrzenie w surowce i produkcję gwarantuje, że każdy przekaźnik FH67NE zapewnia stałą i niezawodną jakość.
Wniosek
Nowy przekaźnik energetyczny dużej mocy FH67NE łączy w sobie podstawowe zalety, w tym bardzo wysoką obciążalność prądową (200 A/270 A), podwójną konstrukcję zabezpieczającą (przerwa ≥ 4,0 mm), system izolacji klasy F, konstrukcję o niskim poborze mocy z zatrzaskiem magnetycznym i opcjonalne ulepszenie radiatora. Jako flagowy produkt Fanhar dla nowych rynków energii i dużych obciążeń przemysłowych, przeszedł międzynarodowe certyfikaty UL, TÜV i CQC oraz jest zgodny z wymogami RoHS. Jest już szeroko stosowany w falownikach fotowoltaicznych, systemach magazynowania energii i przemysłowych urządzeniach sterujących. Niezależnie od tego, czy projektujesz falownik fotowoltaiczny dużej mocy, czy opracowujesz niezawodny system magazynowania energii, FH67NE to godny zaufania wybór kluczowych komponentów.
Często zadawane pytania
P1: Jakie są główne różnice pomiędzy wersjami FH67NE 200A i 270A?
Podstawowe różnice polegają na obciążalności prądowej i konstrukcji głównego terminala. Wersja 270 A ma maksymalny prąd przełączania 275 A i maksymalną moc przełączania 275 000 VA, ze szczelinowym dolnym zaciskiem głównym; wersja 200A ma maksymalny prąd przełączania 220A i maksymalną moc przełączania 220 000VA, z dolnym zaciskiem głównym bez szczeliny. Obie wersje mają tę samą przerwę stykową, klasę izolacji, parametry cewki i wymiary obrysowe.
P2: Jakie praktyczne korzyści zapewnia przerwa stykowa ≥4,0 mm?
Duża przerwa styków wynosząca ponad 4,0 mm znacznie poprawia zdolność izolacji galwanicznej przekaźnika: ① zmniejsza ryzyko ponownego zajarzenia łuku, zwiększając niezawodność rozłączenia; ② spełnia rygorystyczne wymagania dotyczące odstępów w zastosowaniach wysokiego napięcia; ③ w połączeniu z konstrukcją dwuprzerwową tworzy podwójną barierę bezpieczeństwa zapewniającą bezpieczną pracę przy napięciu 1000VAC.
P3: W jakich scenariuszach zalecany jest model radiatora?
Model radiatora jest szczególnie zalecany do: ① zewnętrznych elektrowni fotowoltaicznych o wysokich temperaturach otoczenia; ② zastosowania wymagające długotrwałego przewodzenia wysokiego prądu; ③ systemy o wysokiej niezawodności z rygorystycznymi limitami wzrostu temperatury. Rozpraszanie ciepła jest znacznie lepsze niż w wersji standardowej, skutecznie ograniczając wzrost temperatury przekaźnika i wydłużając żywotność elektryczną. Należy jednak pamiętać, że radiator jest pod napięciem, dlatego podczas instalacji należy zachować odstęp bezpieczeństwa 10 mm.
P4: Jaka jest zdolność adaptacji FH67NE do środowiska?
Zakres temperatury pracy -40°C ~ 85°C, zakres wilgotności 5% ~ 85%. Odporność na wibracje 10 Hz ~ 55 Hz/1,0 mm DA, odporność na wstrząsy funkcjonalna 98 m/s² (10 g) i niszcząca 980 m/s² (100 g), spełniająca wymagania różnych trudnych środowisk, takich jak zewnętrzne stacje fotowoltaiczne i dystrybucja przemysłowa.
P5: Czy można zapewnić próbki lub wsparcie techniczne?
Fanhar Electronics zapewnia pomoc w dostarczaniu próbek i wyborze technicznym w oparciu o wymagania klienta. W przypadku specjalnych potrzeb dostosowywania (dostosowanie konstrukcji, parametrów itp.) prosimy o kontakt z zespołem sprzedaży lub wsparciem technicznym firmy Fanhar w celu uzyskania dalszej pomocy. To wprowadzenie do produktu ma charakter wyłącznie informacyjny. Dane techniczne mogą ulec zmianie bez powiadomienia. W celu uzyskania najnowszej dokumentacji technicznej prosimy o kontakt z zespołem sprzedaży Fanhar.
