Przekaźnik mocy serii W11 | Przełączanie 10 A, bardzo mała moc 200 mW, wytrzymałość dielektryczna 5 kV

W nowoczesnej automatyce przemysłowej i zastosowaniach inteligentnego domu wydajność przekaźników ma kluczowe znaczenie dla stabilności i wydajności sprzętu. The Przekaźnik W11 , dzięki swojej wyjątkowej wydajności i niezawodności, jest idealnym wyborem dla kontrola przemysłowa , inteligentny dom i zarządzanie energią w komunikacji 5G. Poniżej znajduje się szczegółowe wprowadzenie do przekaźnika W11, pomagające zrozumieć jego funkcje i zalety.

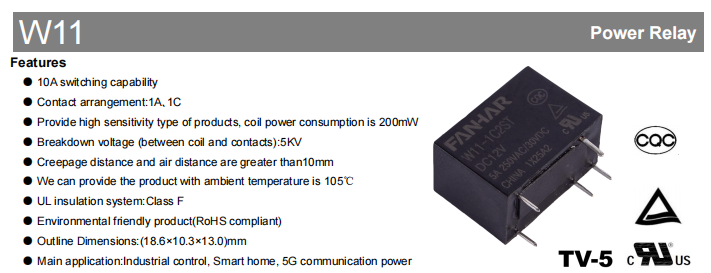

Cechy produktu

Możliwość przełączania 10A: Przekaźnik W11 może wytrzymać obciążenia prądowe do 10A, spełniając potrzeby różnych zastosowań przemysłowych i domowych.

Wysokie napięcie przebicia: Napięcie przebicia 5kV (pomiędzy cewką a stykami) zapewnia wyjątkowo wysokie bezpieczeństwo i niezawodność.

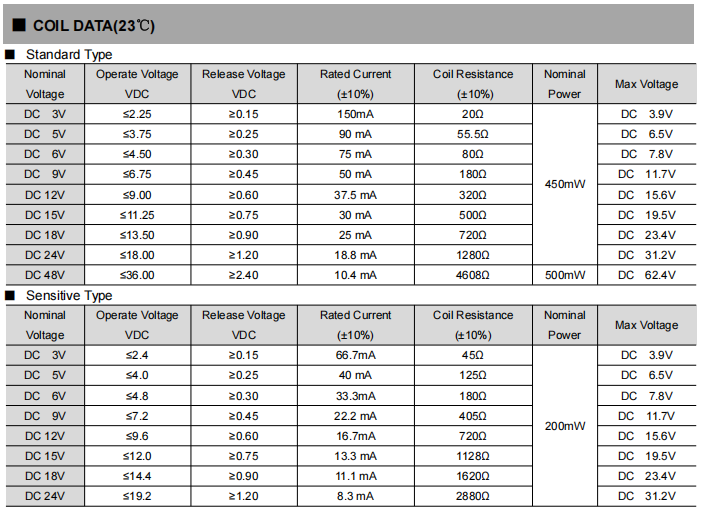

Wysoka czułość: Dostępna jest wersja o wysokiej czułości, z poborem mocy cewki wynoszącym zaledwie 200 mW i krótkim czasem reakcji.

Projekt przyjazny dla środowiska: Zgodny z RoHS, przyjazny dla środowiska.

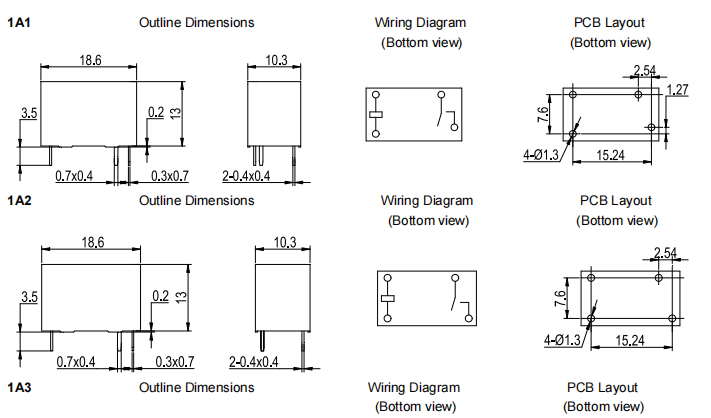

Kompaktowe wymiary: Małe wymiary obrysowe (18,6 × 10,3 × 13,0 mm) ułatwiają integrację z różnymi urządzeniami.

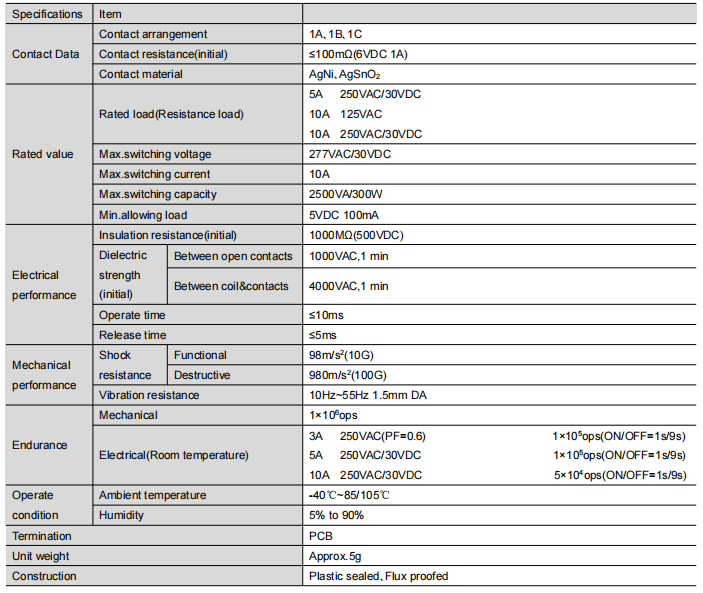

Parametry produktu

Ustalenie kontaktu: 1A (jeden formularz A, SPST-NO) i 1C (jeden formularz C, SPDT) w celu dostosowania do różnych wymagań projektowych obwodów.

Rezystancja styku (początkowa): ≤100mΩ (przy 6VDC 1A), zapewniając efektywny transfer prądu.

Materiał kontaktowy: AgNi i AgSnO₂, zapewniające doskonałą przewodność i trwałość.

Obciążenie znamionowe: 5A 250VAC/30VDC, 10A 125VAC; maksymalne napięcie przełączania 277VAC/30VDC; maksymalny prąd przełączania 10A; maksymalna moc łączeniowa 2500VA/300W; minimalne dopuszczalne obciążenie 5VDC 100mA.

Przegląd wydajności

Rezystancja izolacji (początkowa): Do 1000MΩ (przy 500VDC), zapewniając silną izolację elektryczną.

Wytrzymałość dielektryczna (początkowa): 1000VAC przez 1 minutę pomiędzy otwartymi stykami; 4000VAC przez 1 minutę pomiędzy cewką a stykami.

Czas działania: ≤10ms; Czas zwolnienia: ≤5 ms, zapewniający szybką reakcję.

Wydajność mechaniczna: Wytrzymuje wstrząs funkcjonalny o prędkości 98 m/s² (10G) i wstrząs niszczący o prędkości 980 m/s² (100G); odporność na wibracje 10 Hz ~ 55 Hz z podwójną amplitudą 1,5 mm.

Wytrzymałość: Trwałość mechaniczna do 1×10⁶ operacji; żywotność elektryczna do 1×10⁵ operacji w określonych warunkach (ON/OFF = 1s/9s).

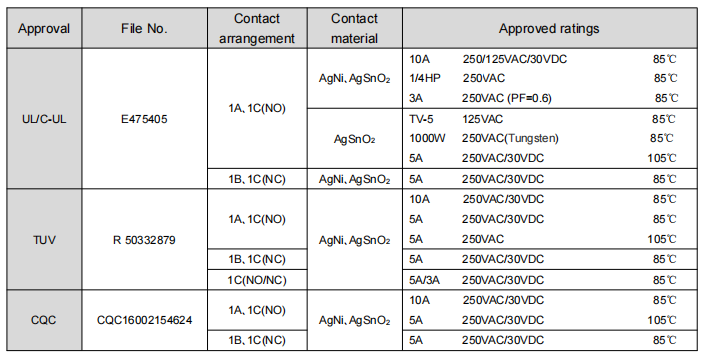

Kompletne atesty bezpieczeństwa

Przekaźnik serii W11 uzyskał wiele międzynarodowych atestów bezpieczeństwa, ułatwiających globalną sprzedaż:

UL/C-UL (E475405): Zatwierdzone między innymi dla obciążeń znamionowych 10A 250VAC/30VDC (85℃), TV-5 125VAC (85℃) i 5A 250VAC/30VDC (105℃).

TÜV (R 50332879): Zatwierdzone dla wartości znamionowych 10A 250VAC/30VDC (85℃) i 5A.

CQC (CQC16002154624): Zatwierdzone dla 10A 250VAC/30VDC (85℃) i 5A 250VAC/30VDC (105℃).

Typowe zastosowania

Kontrola przemysłowa : Służy do sterowania silnikami i innymi maszynami na liniach produkcyjnych.

Inteligentny dom : Zapewnia stabilną kontrolę prądu w inteligentnych urządzeniach.

Moc komunikacji 5G: Oferuje wydajne przełączanie prądu w zarządzaniu energią stacji bazowej 5G.

Wniosek

Przekaźnik W11 dzięki swojej wyjątkowej wydajności i szerokiemu zakresowi zastosowań jest idealnym wyborem do sterowania przemysłowego i urządzeń inteligentnego domu. Niezależnie od tego, czy pracujesz w ekstremalnych temperaturach, czy w zastosowaniach wymagających przełączania wysokim prądem, W11 zapewnia stabilne i bezpieczne rozwiązanie. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o W11 i pozwól naszemu profesjonalnemu zespołowi pomóc Ci wybrać model przekaźnika najlepiej pasujący do Twojej aplikacji. Wspólnie zmierzajmy w kierunku bardziej wydajnej i niezawodnej przyszłości inteligentnego sterowania.
