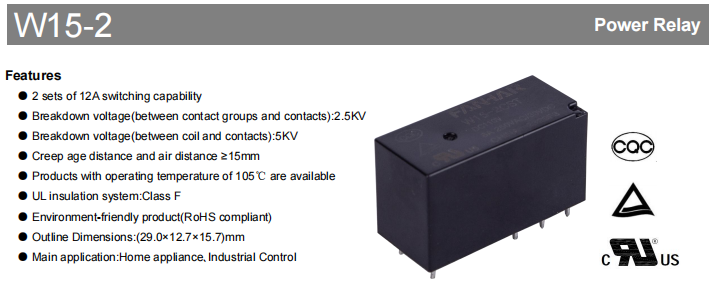

W15-2 Przekaźnik mocy

Seria W15-2 to urządzenia o wysokiej wydajności przekaźnik mocy przeznaczone do stosowania w zastosowaniach związanych ze sterowaniem średnim i wysokim obciążeniem. Jego sercem jest podwójna funkcja niezależnego przełączania o natężeniu 12 A, która umożliwia niezawodne sterowanie dwoma obwodami, jednocześnie lub indywidualnie. Zapewnia to elastyczne rozwiązanie dla urządzeń gospodarstwa domowego, przemysłowych systemów sterowania, sprzętu automatyki i systemów zasilania. Dzięki wytrzymywanemu napięciu izolacji do 5 kV, rozszerzonemu zakresowi temperatur pracy od -40°C do 105°C i ekokonstrukcji zgodnej z RoHS, zapewnia wysoką niezawodność i długą żywotność w różnorodnych i wymagających środowiskach zastosowań.

Podstawowe zalety

Seria W15-2 łączy wyjątkową wydajność i trwałość w niewielkich wymiarach 29,0 × 12,7 × 15,7 mm.

Niezależne sterowanie dwukanałowe: seria W15-2 łączy w sobie wyjątkową wydajność i trwałość w niewielkich wymiarach 29,0 × 12,7 × 15,7 mm.

Solidna izolacja elektryczna: napięcie wytrzymywane 5 KV pomiędzy cewką a stykami skutecznie tłumi zakłócenia i zabezpiecza stronę sterującą niskiego napięcia.

Doskonała odporność na warunki środowiskowe: Oferowana w wersji wysokotemperaturowej 105 ℃ z opcjami uszczelnienia odpornego na kurz i zanieczyszczenia, jest odporna na pył przemysłowy, wilgoć i gazy korozyjne (np. H₂S, SO₂).

Globalna zgodność z wymogami ochrony środowiska: Jest w pełni zgodny z dyrektywą RoHS i spełnia standardy ekologicznej produkcji oraz międzynarodowe przepisy dotyczące dostępu do rynku.

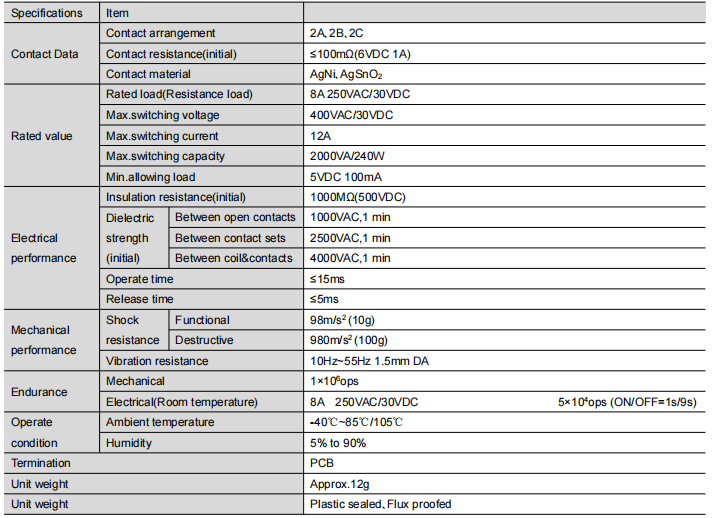

Szczegółowe dane techniczne

System styków: elastyczny i niezawodny

Opcje konfiguracji: Istnieją trzy typy formy: 2A (normalnie otwarty), 2B (normalnie zamknięty) i 2C (przełączny). Można je wykorzystać do spełnienia różnorodnych wymagań w zakresie sterowania.

Nauka o materiałach:

Styki AgNi: wszechstronny wybór zapewniający przewodność i stabilność styku.

Styki AgSnO₂: Idealny do obciążeń indukcyjnych, takich jak silniki i cewki przekaźników, ten produkt jest przeznaczony do wymagających obciążeń i charakteryzuje się odpornością na łuk i zużycie.

Parametry elektryczne: Maksymalne obciążenie wynosi 8 A przy 250 V AC/30 V DC, maksymalna zdolność przełączania wynosi 12 A/400 V AC, a początkowa rezystancja styku wynosi ≤100 mΩ. Zapewnia to wysoką wydajność przewodzenia.

Izolacja i bariera zabezpieczająca

Rezystancja izolacji ≥1000MΩ (przy 500VDC).

Kompleksowa wytrzymałość dielektryczna: 1000 VAC między otwartymi stykami, 2500 VAC między zestawami styków i 4000 VAC między cewką a stykami, wszystko przez jedną minutę.

Odległość upływu i prześwit ≥15 mm zapewniają niezawodną izolację bezpieczeństwa.

Wydajność mechaniczna i dynamiczna

Szybka reakcja: Sterowanie w czasie rzeczywistym jest gwarantowane tylko wtedy, gdy czas operacji nie jest większy niż 15 ms, a czas zwolnienia nie jest większy niż 5 ms.

Długa żywotność: Trwałość mechaniczna sięga do 1 000 000 operacji; wytrzymałość elektryczna pozostaje dłuższa pod obciążeniem znamionowym.

Wytrzymała konstrukcja: jest odporna na wibracje (10–55 Hz, amplituda 1,5 mm) i niszczące wstrząsy do 100 g, dzięki czemu nadaje się do trudnych warunków.

Kompatybilność cewek i napędu

Obsługuje 12 wspólnych napięć w zakresie od 3 VDC do 110 VDC, ułatwiając bezproblemową integrację z popularnymi sterownikami PLC i sterownikami.

Typowe przykłady: wariant 12VDC (napięcie robocze ≤9,0VDC, rezystancja cewki 360Ω); Wariant 24VDC (napięcie robocze ≤18,0VDC, rezystancja cewki 1440Ω), oba wykazują niski pobór mocy około 400mW.

Konfiguracja możliwości dostosowania do środowiska

Temperatura: Wersja standardowa: -40 ℃ do 85 ℃; Wersja wysokotemperaturowa: do 105 ℃.

Wilgotność: 5% do 90% RH.

Opcje uszczelniania:

Typ odporny na strumień: Ten produkt nadaje się do czystych środowisk wewnętrznych, takich jak te, które można znaleźć w elektronice użytkowej i urządzeniach komunikacyjnych.

Typ uszczelniony tworzywem sztucznym: Jest to obowiązkowe w środowiskach przemysłowych i zewnętrznych, w których występuje żrący gaz lub zanieczyszczenie pyłem.

Globalne certyfikaty, Twoja pewność

Seria W15-2 posiada kluczowe międzynarodowe certyfikaty, które stanowią Twoją przepustkę do globalnej dystrybucji produktów.

Certyfikat UL/C-UL (E475405): Rozpoznaje obciążenie znamionowe 8A 250VAC/30VDC, obsługując obciążenia silnika i oświetlenia.

Certyfikat TUV (R 50332875): obejmuje wszystkie konfiguracje styków, poświadcza obciążenie 12 A i działanie w wysokiej temperaturze 105 ℃.

Certyfikat CQC w Chinach (CQC15002137649): Zgodny z wymogami chińskiej obowiązkowej certyfikacji produktów.

System izolacji: Materiały izolacyjne klasy UL F (155 ℃) gwarantują stałą wydajność w długotrwałych warunkach wysokiej temperatury.

Typowe zastosowania i przewodnik doboru

Szerokie obszary zastosowań:

Sprzęt AGD: sprężarki klimatyzatorów, silniki pralek, sterowanie urządzeniami kuchennymi dużej mocy.

Sterowanie przemysłowe: moduły wyjściowe PLC, uruchamianie/zatrzymywanie silnika, przełączanie grzejników.

Urządzenia automatyki: Ramiona robotyczne, przenośniki, sterowanie linią montażową.

Zarządzanie energią: przełączanie przesyłu UPS, sterowanie falownikiem fotowoltaicznym, sterowanie obwodem stosu ładowania pojazdów elektrycznych.

Precyzyjny przewodnik po wyborze:

Format modelu: W15-2AST-XXX

Podział kodu:

Styki: 2A (NO), 2B (NC), 2C (CO)

Uszczelnienie: Zero (odporne na topnik), S (uszczelnione tworzywem sztucznym)

Materiał styku: Zero (AgNi), T (AgSnO₂)

Kod specjalny: np. G (pozłacane styki dla mikrosygnałów)

Napięcie cewki: 3-110VDC opcjonalnie

Porada dotycząca wyboru: Należy ściśle wybrać typ uszczelnienia w oparciu o opis możliwości dostosowania do środowiska i konkretny przypadek użycia.

Kluczowe punkty dotyczące instalacji i użytkowania

Instalacja: montaż wtykowy na płytce drukowanej. Podano szczegółowe schematy okablowania i układu (widok z dołu). Zalecana tolerancja układu PCB: ±0,1 mm.

Lutowanie: Aby uniknąć termicznego uszkodzenia zamkniętej obudowy, zaleca się lutowanie w regulowanej temperaturze.

Uwagi dotyczące użytkowania:

Unikaj uderzeń mechanicznych i upadków.

Niezalecane w przypadku bardzo niskiego obciążenia poniżej 5VDC 100mA.

Konserwacja: Przewidywaną żywotność osiąga się podczas pracy w określonych warunkach. Regularna ocena stanu styku i czasu pracy pomaga utrzymać optymalną wydajność.

Wniosek

Przekaźnik serii W15-2, oferujący podwójną zdolność przełączania 12 A, właściwości izolacyjne, szeroki zakres temperatur i kilka międzynarodowych certyfikatów, jest niezawodnym komponentem do izolacji elektrycznej i sterowania w zastosowaniach domowych i przemysłowych. Zapewnia niezawodne działanie przez długi czas w standardowych zastosowaniach oraz w trudnych warunkach, w których występują wysokie temperatury lub zanieczyszczenia.

Jeśli potrzebujesz dodatkowych informacji technicznych, próbek lub pomocy przy zamówieniach, skontaktuj się z nami.
