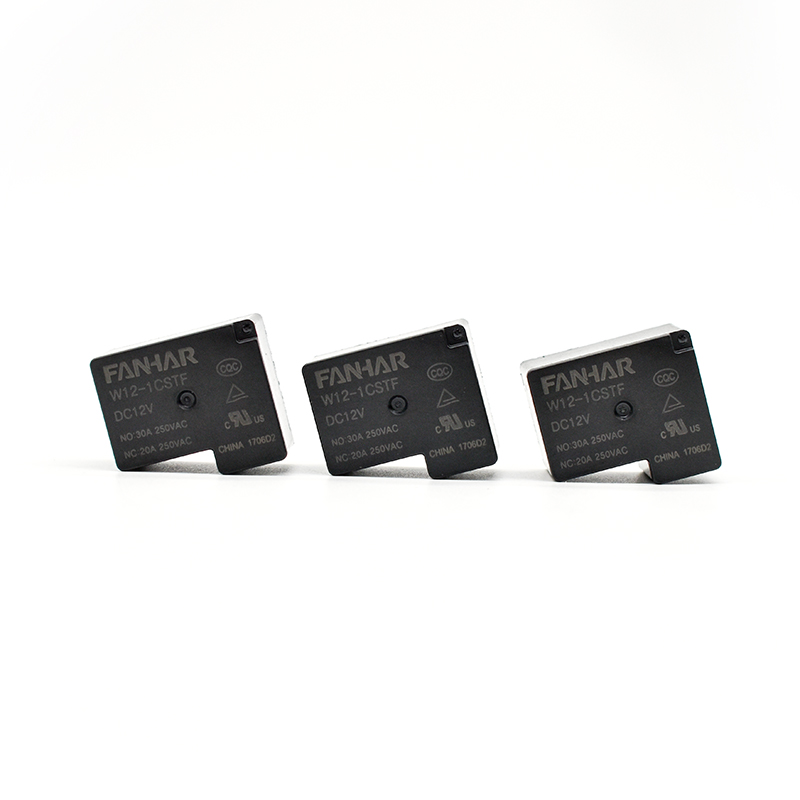

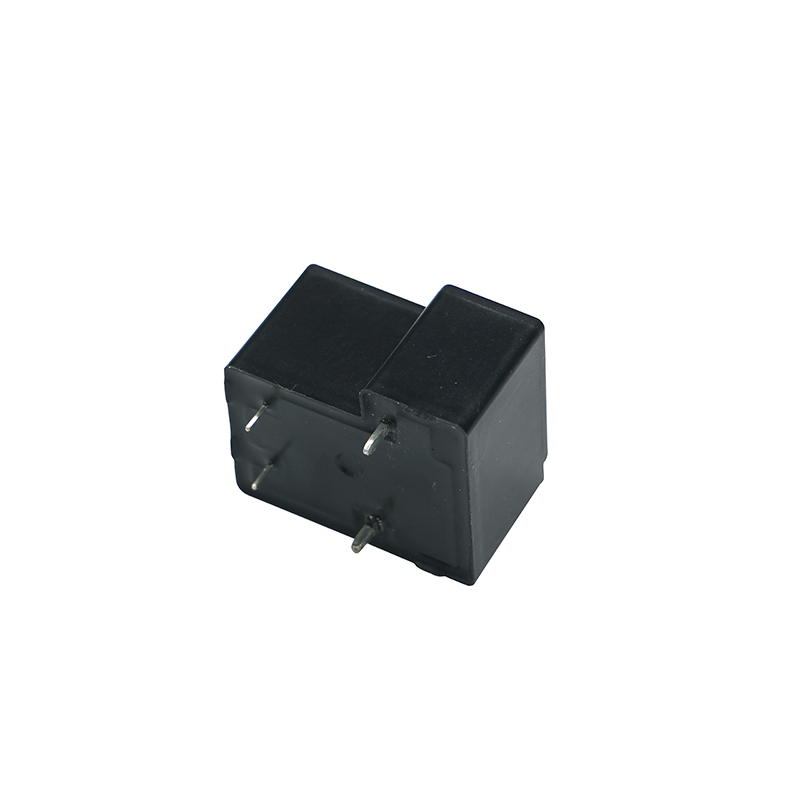

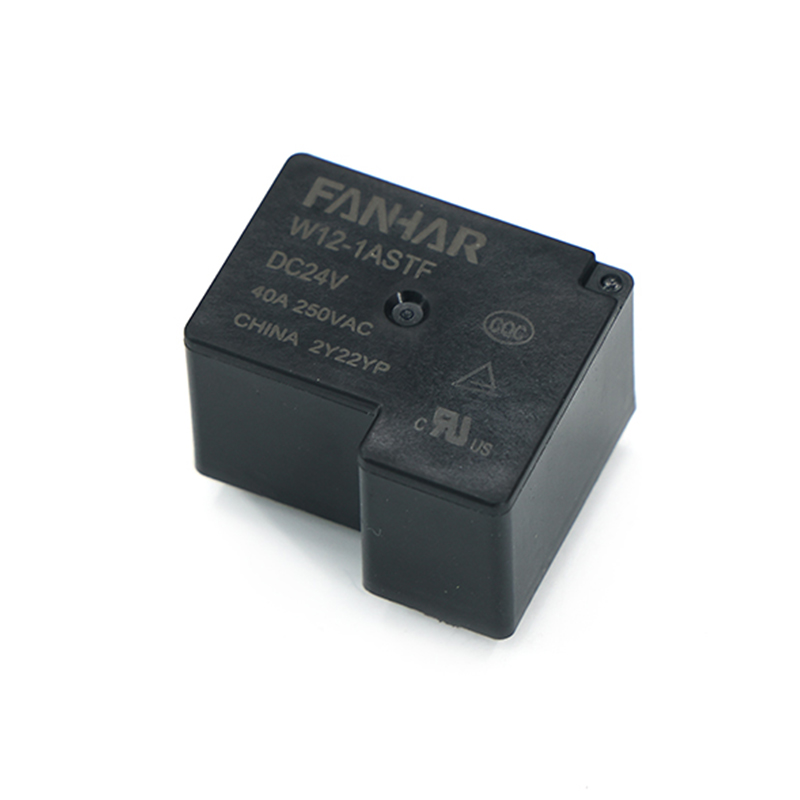

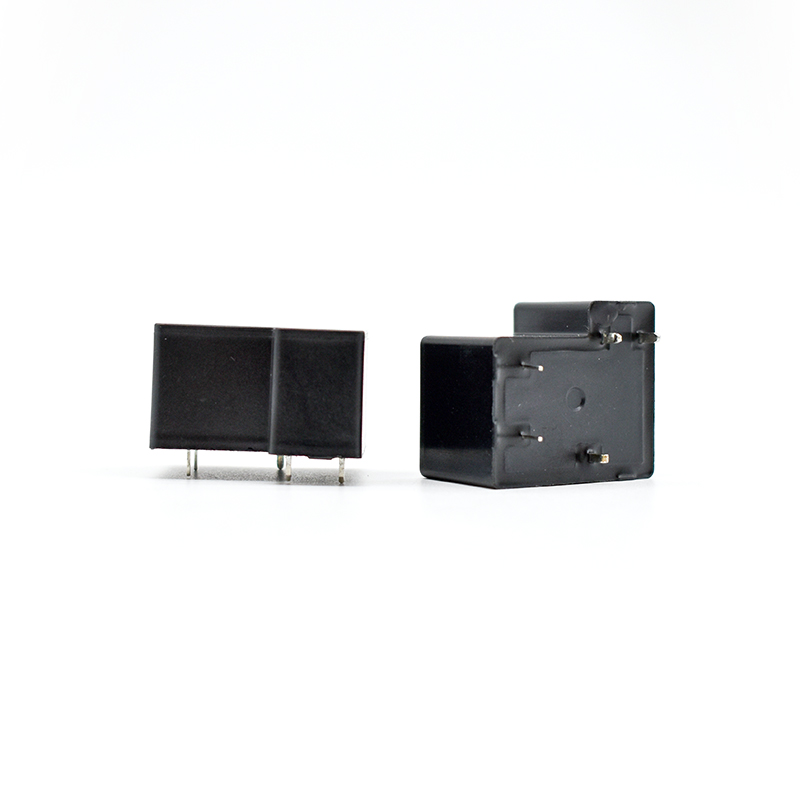

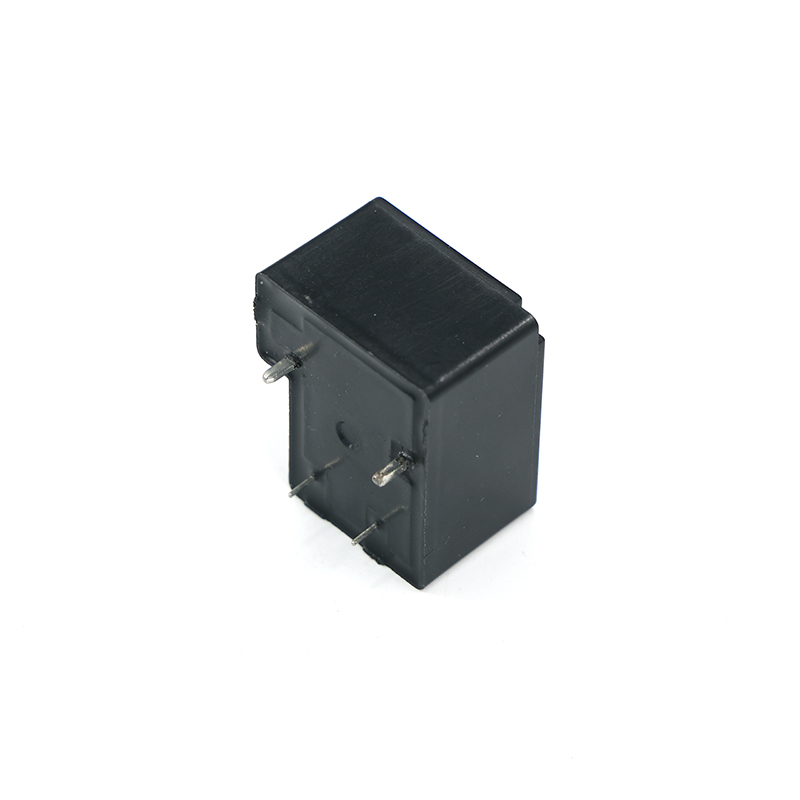

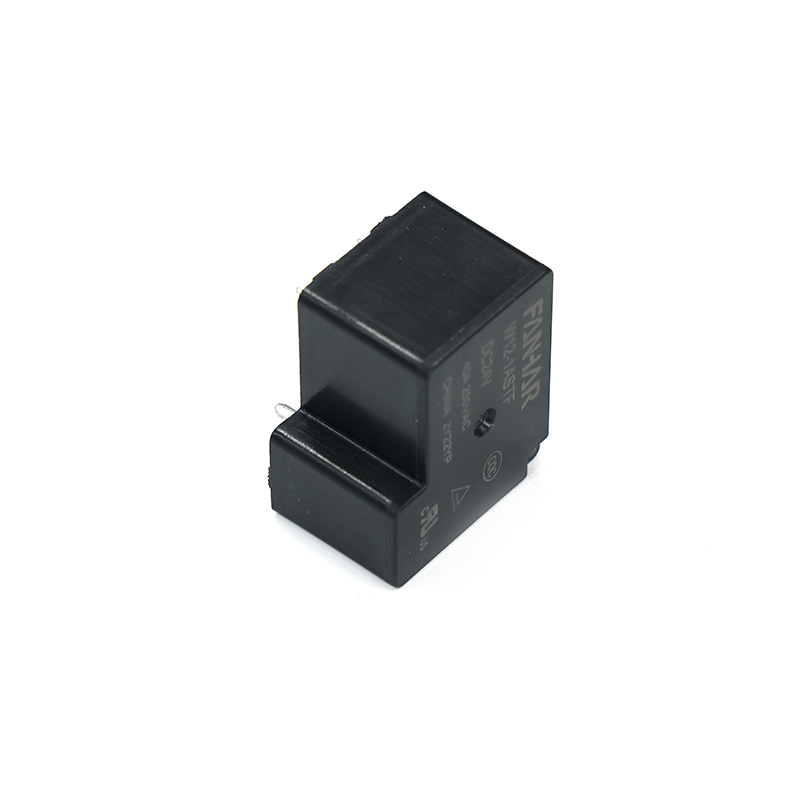

Przekaźnik mocy W12 30A 40A Zgodny z UL TUV CQC

Funkcje:

Możliwość przełączania styków 40A

Napięcie przebicia (między cewką a stykami): 4KV

Możemy zapewnić przerwę stykową wynoszącą 1 mm, co odpowiada normie VDE0126

System izolacji UL: klasa F

Produkt przyjazny dla środowiska (zgodny z RoHS)

Wymiary konturu: (6 × 27,2 × 18,4) mm

Główne zastosowania: Pojazdy elektryczne i stosy ładowania, nowa energia fotowoltaiczna

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik mocy W12T 40A Zgodny z UL TUV CQC NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot		Standardowe	Typ glukozy
Dane kontaktowe	Ustalenie kontaktu		1A, 1C	1A
	Rezystancja styku (początkowa)		≤100mΩ(6VDC 1A)	100mΩ(6VDC 1A)

	Materiał kontaktowy		AgNi､AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie oporowe)		30A (standardowy)/40A 250VAC 20A 30VDC	30A, 250VAC 20A 48VDC
	Maks. napięcie przełączania		277VAC/30VDC	277VAC/48VDC
	Maksymalny prąd przełączania		40A
	Maksymalna zdolność przełączania		10000VA/600W	7500VA/960W
	Min. dopuszczalne obciążenie		5 V prądu stałego 100 mA
Wydajność elektryczna	Rezystancja izolacji (początkowa)		1000MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	1500VAC, 1min	2500VAC, 1min
		Pomiędzy cewką i stykami	2500VAC (standard)/4000VAC, 1min
	Czas działania		≤15ms	≤20ms
	Czas zwolnienia		≤10ms	≤15ms
Wydajność mechaniczna	Odporność na wstrząsy	Funkcjonalny	98 m/s ² (10G)
		Niszczycielskie	980 m/s ² (100G)
	Odporność na wibracje		10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne		5× 10 ⁶ op
	Elektryczne (temperatura pokojowa)		40A 250VAC 2×10 ⁴ op(ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ op(ON/OFF=1s/9s) 20A 30VDC 1×10 ⁵ op(ON/OFF=1s/9s)	40A 250VAC 2×10 ⁴ op(ON/OFF=1s/9s) 30A 250VAC 5×10 ⁴ op(ON/OFF=1s/9s) 20A 48VDC 5×10 ⁴ op(ON/OFF=1s/9s)
Stan operacyjny	Temperatura otoczenia		-40 ℃ ~ 85 ℃
	Wilgotność		5% do 90%
Zakończenie			PCB
Masa jednostkowa			Około 27 g
Budowa			Uszczelnione tworzywem sztucznym, odporne na topnik

Opis

Możliwość przełączania przekaźnika mocy W12 40A to wysokowydajny przekaźnik elektromagnetyczny zaprojektowany, aby sprostać potrzebom przełączania wysokiego prądu. Dzięki możliwości przełączania styków do 40 A, przekaźnik ten nadaje się do różnych zastosowań przemysłowych, motoryzacyjnych i komercyjnych. Jego podstawowe cechy obejmują elastyczne opcje dostosowywania, takie jak przerwa stykowa (standardowa lub > 2,1 mm), forma styku (styk normalnie otwarty 1 A), opakowanie (opakowanie spawalne lub plastikowe), materiał styku (AgSnO₂ i system izolacji (klasa F). Te cechy umożliwiają stabilną pracę w różnych warunkach środowiskowych, np. opakowania lutowane są zalecane w czystym środowisku, natomiast opakowania z tworzywa sztucznego nadają się do środowisk zanieczyszczonych. Przekaźnik W12 obsługuje różne specyfikacje cewek i zakresy napięć od 5 V do 110 V, który można dostosować do różnych potrzeb elektrycznych. Ponadto przekaźnik przeszedł certyfikat bezpieczeństwa zapewniający jego niezawodność i bezpieczeństwo w praktycznych zastosowaniach. Jego zwarta konstrukcja i wydajne działanie sprawiają, że jest to idealny wybór do łączenia obwodów, szczególnie w scenariuszach, w których wymagane jest częste przełączanie dużych prądów. Instalacja i użytkowanie przekaźnika W12 jest również bardzo wygodne, a użytkownicy mogą wybrać odpowiednie specyfikacje cewek i typy opakowań zgodnie z konkretnymi potrzebami. przekaźnik zapewnia szczegółowe wymiary montażowe i wytyczne dotyczące obsługi, aby pomóc użytkownikom w łatwym osiągnięciu wydajnej konfiguracji. Dzięki swoim wydajnościom, elastycznym opcjom dostosowywania i niezawodnym certyfikatom przekaźnik mocy W12 40A stał się ważnym komponentem w takich dziedzinach, jak automatyka przemysłowa, elektronika samochodowa i zarządzanie energią. Niezależnie od tego, czy jest używany do sterowania sprzętem dużej mocy, czy do złożonego przełączania obwodów, przekaźnik W12 może zapewnić stabilne i wydajne rozwiązanie..
