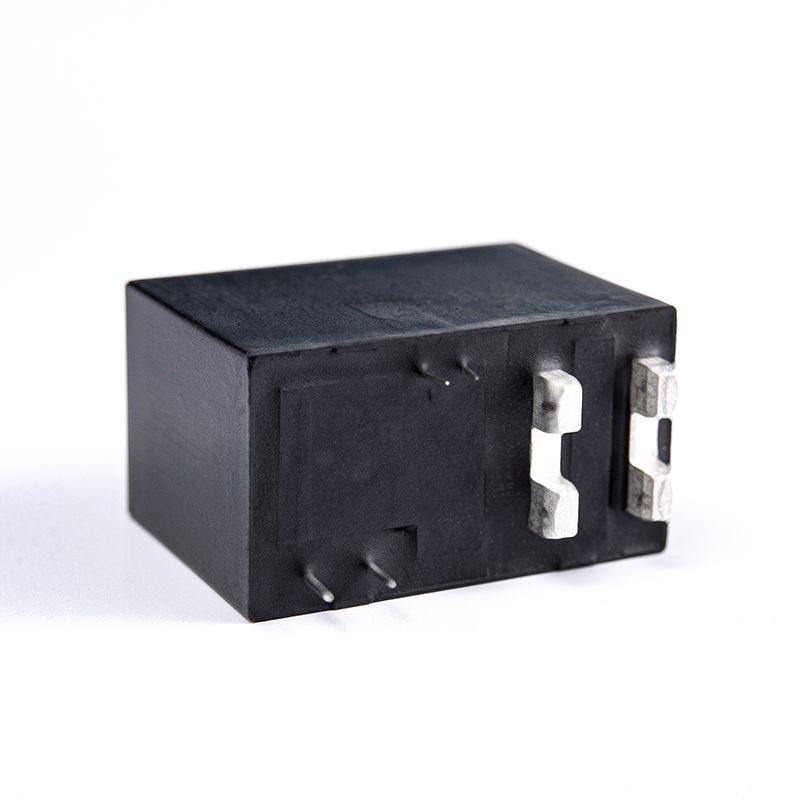

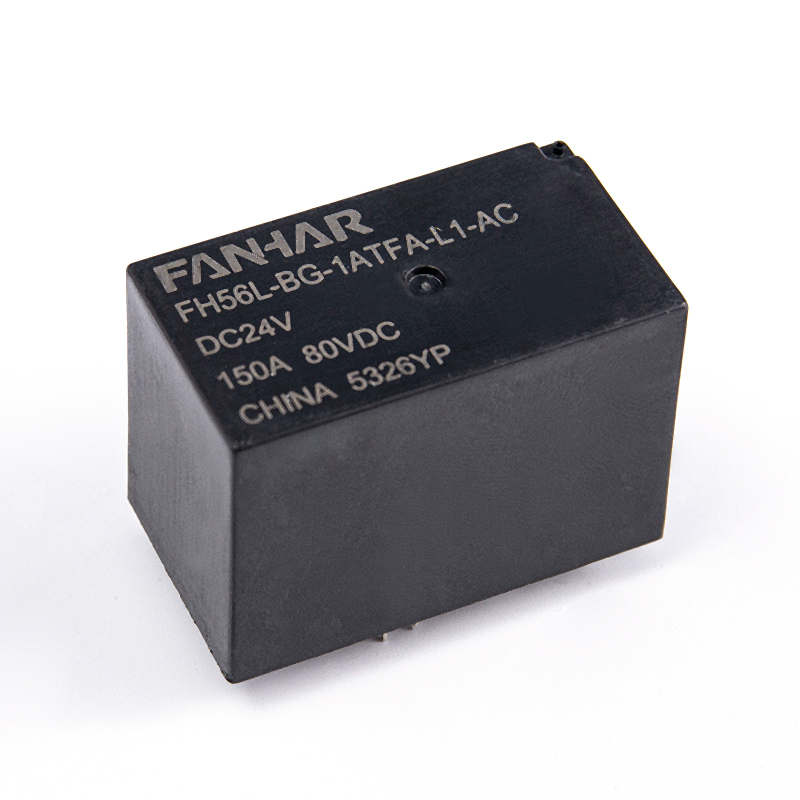

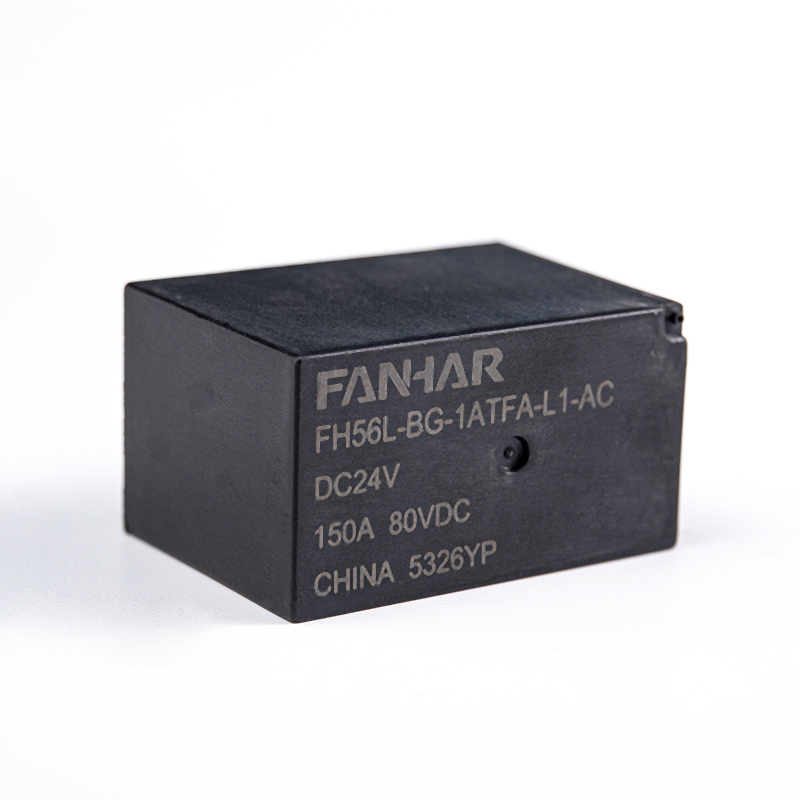

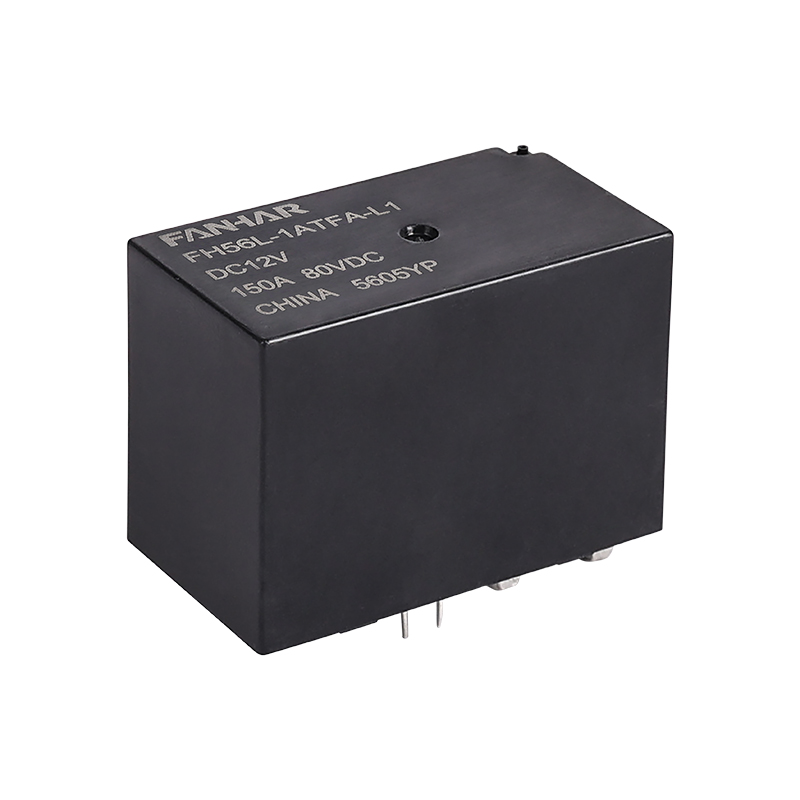

Przekaźnik zatrzaskowy FH56L 125A

Funkcje:
Możliwość przełączania 150A
Opcjonalna przerwa kontaktowa >2,0 mm
Wymagane jest tylko napięcie wzbudzenia impulsowego, oszczędność energii i ochrona środowiska Produkt przyjazny dla środowiska (zgodny z RoHS)
Wymiary konturowe: (39,4 × 22 × 27,5) mm
Główne zastosowanie: telekomunikacja, maszyny inżynieryjne, pojazdy elektryczne, samochody, pociągi, statki i inne elektroniczne systemy sterowania

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik zatrzaskowy FH56LG 125A NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu		1A
	Rezystancja styku (początkowa)		≤1mΩ(6VDC 1A)
	Materiał kontaktowy		AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)		Główny kontakt: Wykonywanie 50A, przenoszenie 125A, łamanie 50A, 80VDC Wykonywanie 50A, przenoszenie 150A, łamanie 50A, 60VDC Wykonywanie 50A, przenoszenie 125A, łamanie 50A, 305VAC Wykonywanie 50A, przenoszenie 150A, łamanie 50A, 277VAC Styk pomocniczy: 1A 6VDC
	Maks. napięcie przełączania		Styk główny: 305VAC/80VDC Styk pomocniczy: 6VDC
	Maksymalny prąd przełączania		Styk główny:50A Styk pomocniczy: 1A
	Maksymalna zdolność przełączania		Główny kontakt:15250VA/4000W Auxiliary contact:6W
	Min. dopuszczalne obciążenie		5 V prądu stałego 100 mA
Wydajność elektryczna	Rezystancja izolacji (początkowa)		100MΩ(500VDC)
	Wytrzymałość dielektryczna (początkowa)	Pomiędzy otwartymi kontaktami	2000VAC, 1min
		Pomiędzy cewką i stykami	4000VAC, 1min
	Ustaw czas		≤20ms
	Zresetuj czas		≤20ms
Wydajność mechaniczna	Odporność na wstrząsy		98 m/s ₂ (10g)
	Odporność na wibracje		980 m/s ₂ (10g)
Wytrzymałość	Mechaniczne		1× 10 ⁵ op
	Elektryczne (temperatura pokojowa)		Główny kontakt: 6×10 ³ 次(ON/OFF=1s/9s, rezystancyjny) Wykonywanie 50A, przenoszenie 125A, łamanie 50A, 80VDC Wykonywanie 50A, przenoszenie 150A, łamanie 50A, 60VDC Wykonywanie 50A, przenoszenie 125A, łamanie 50A, 305VAC Wykonywanie 50A, przenoszenie 150A, łamanie 50A, 277VAC
Stan operacyjny	Temperatura otoczenia		-40 ℃ ~ 85 ℃
	Wilgotność		5% do 85%
Zakończenie			Około 60g
Masa jednostkowa			Zabezpieczone przed topnikiem

Opis

FH56L Latching Relay 150A Switching Capability to wysokowydajny przekaźnik elektromagnetyczny o zdolności przełączania 150A, odpowiedni do różnych zastosowań elektrycznych. W produkcie zastosowano zaawansowaną technologię zatrzasku magnetycznego, która umożliwia automatyczne przełączanie obciążeń wysokoprądowych w stanie niskiego poboru mocy. Jego główną funkcją jest wykorzystanie sygnałów sterujących małej mocy do obsługi obwodów dużej mocy, co skutecznie zmniejsza zużycie energii i pozwala uniknąć problemów z przegrzaniem cewek i obwodów przekaźników. Przekaźnik zatrzaskowy FH56L ma dwa stabilne stany: normalnie otwarty (NO) i normalnie zamknięty (NC). Użytkownicy mogą wyzwalać przełączanie stanu za pomocą sygnału impulsowego. Po zakończeniu przełączania przekaźnik pozostanie w ostatnim stanie do czasu ponownego odebrania sygnału przeciwnego. Ta funkcja sprawia, że doskonale nadaje się do scenariuszy zastosowań wymagających długoterminowego utrzymania stanu, takich jak zarządzanie energią, magazynowanie baterii lub systemy wytwarzania energii słonecznej. Przekaźnik obsługuje konfiguracje jednofazowe i trójfazowe, z maksymalnym prądem przełączania styków do 150 A i zakresem napięcia sterującego od 9 V do 12 V DC itp., aby spełnić potrzeby różnych urządzeń. Jego żywotność mechaniczna jest do 1 miliona razy większa, żywotność elektryczna do 10 000 razy, a napięcie stykowe jest obniżone do mniej niż 100 mV, co wykazuje doskonałą stabilność i trwałość. Przekaźnik zatrzaskowy FH56L jest kompaktowy i łatwy w montażu, dzięki czemu nadaje się do projektów do montażu na płytkach drukowanych. Opcjonalne styki pomocnicze służą do monitorowania położenia punktów styku mocy, co dodatkowo zwiększa jego elastyczność i funkcjonalność. Niezależnie od tego, czy używany jest w automatyce przemysłowej, elektronice samochodowej czy zielonej energii, przekaźnik zatrzaskowy FH56L może zapewnić niezawodne działanie i wydajne rozwiązania w zakresie zarządzania energią.
