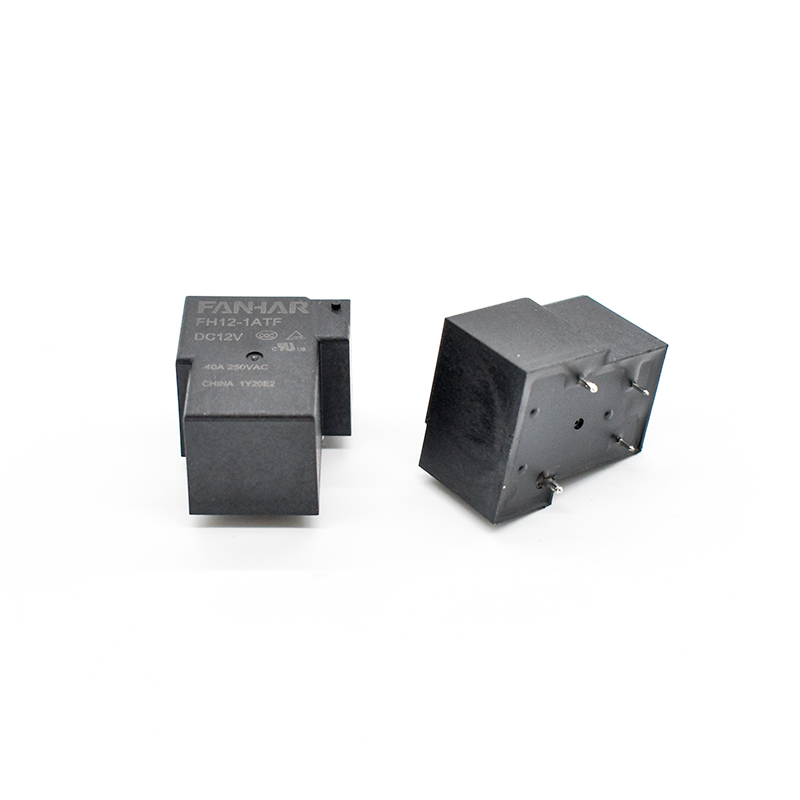

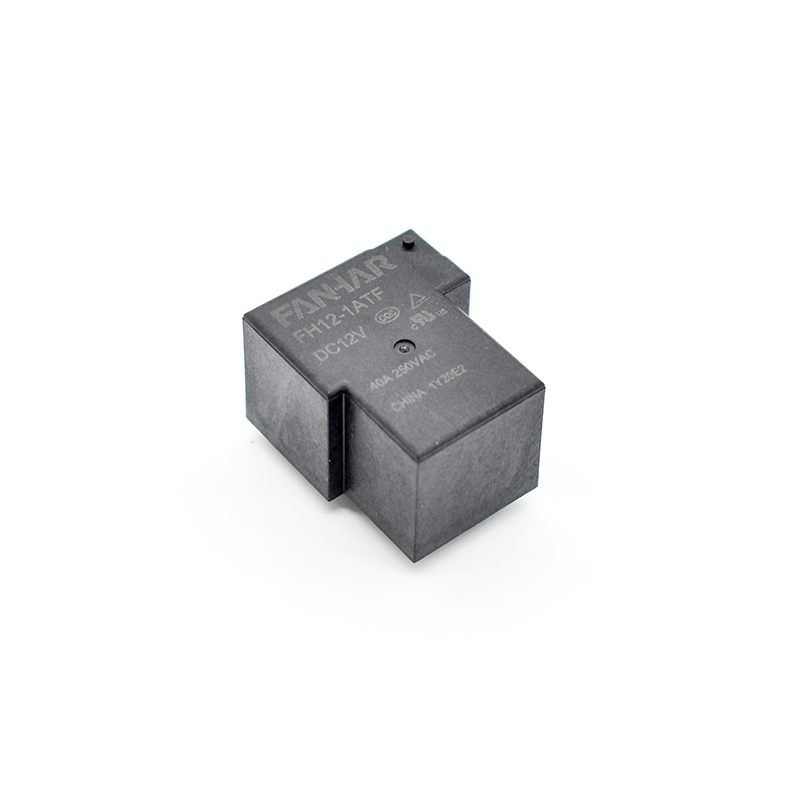

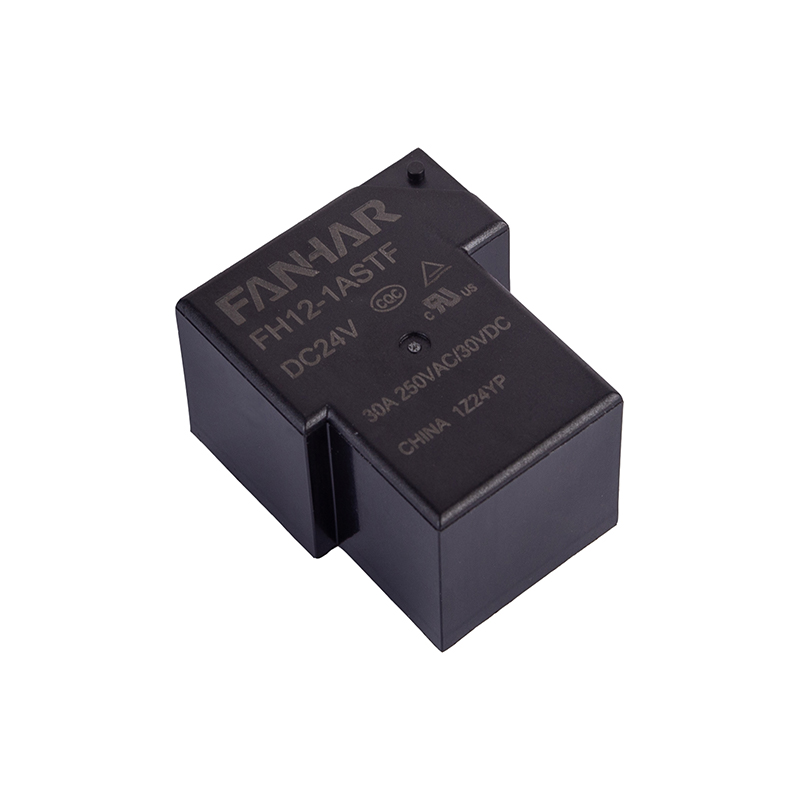

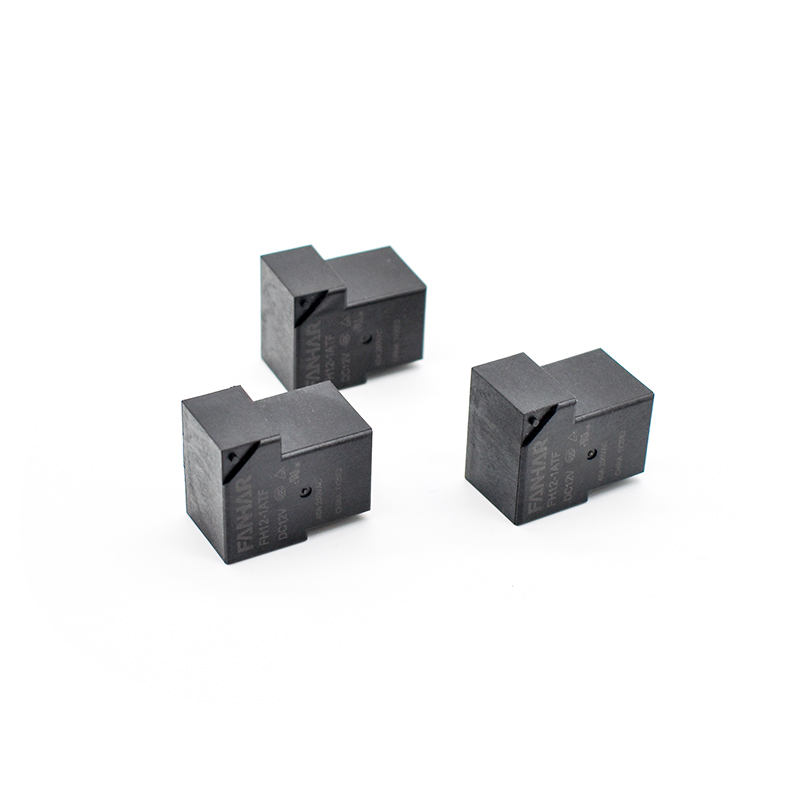

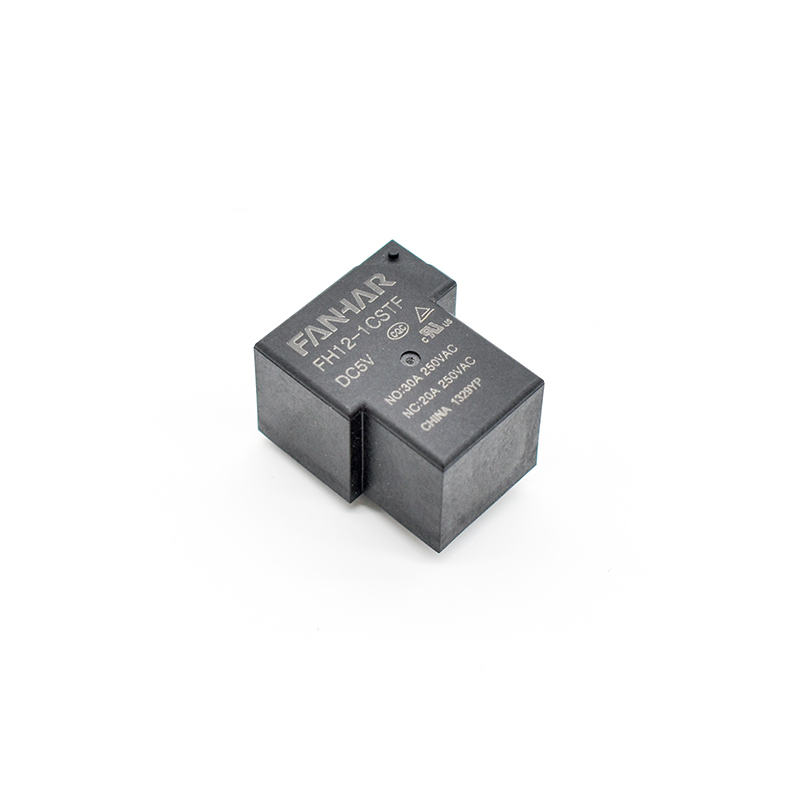

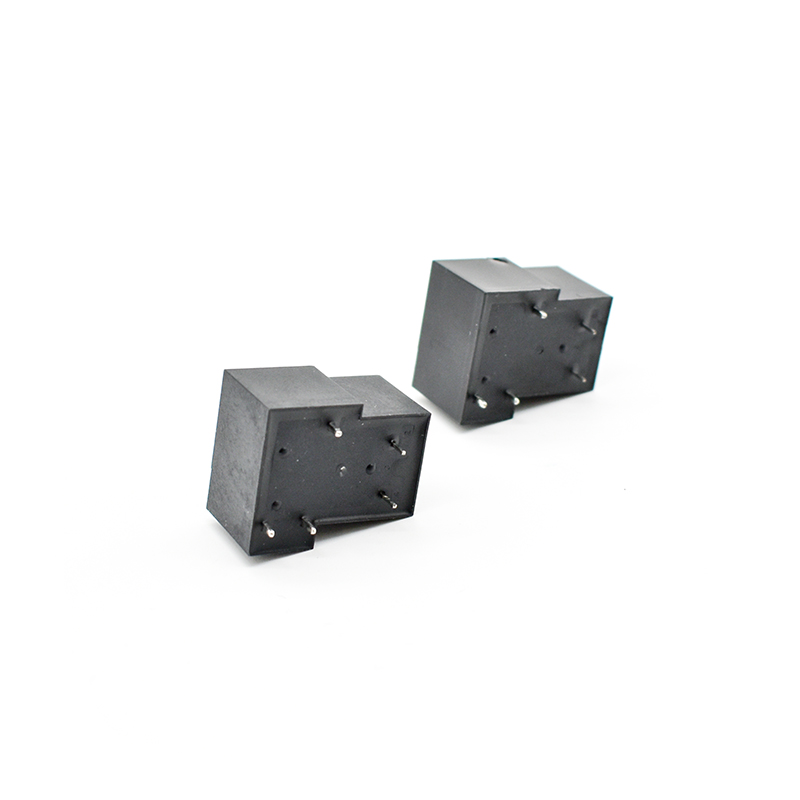

Przekaźnik mocy FH12 30A 40A Zgodny z UL TUV CQC

Funkcje:
Możliwość przełączania 40A
Napięcie przebicia (między cewką a stykami): 2,5 kV
Uszczelnione tworzywem sztucznym i odporne na topnik są opcjonalne
System izolacji UL: klasa F
Wymiary zarysu: (32,0 * 27,2 * 19,5) mm
Główne zastosowanie: Sterowanie przemysłowe､Zgrzewarka punktowa, Sprzęt zasilający

Skontaktuj się z nami

Pobierz

POPRZEDNI: Przekaźnik mocy FH12TP 30A 40A Zgodny z UL TUV CQC NASTĘPNY: Brak następnego artykułu

Parametry
Zastosowanie
Opis

Parametry

Dane techniczne	Przedmiot
Dane kontaktowe	Ustalenie kontaktu			1A, 1B, 1C
	Rezystancja styku (początkowa)			≤100mΩ(6VDC 1A)
	Materiał kontaktowy			AgNi, AgSnO ₂
Wartość znamionowa	Obciążenie znamionowe (obciążenie rezystancyjne)			NIE:30A 250VAC (standard)) 40A 250VAC NC:20A 250VAC
	Maks. napięcie przełączania			250VAC
	Maksymalny prąd przełączania			40A
	Maksymalna zdolność przełączania			7500VA
	Min. dopuszczalne obciążenie			5 V prądu stałego 100 mA
Elektryczne wydajność	Rezystancja izolacji (początkowa)			1000MΩ(500VDC)
	Dielektryk siła (początkowe)	Pomiędzy otwartymi kontaktami		1500VAC, 1min
		Pomiędzy cewką i stykami		2500VAC, 1min
	Czas działania			≤15ms
	Czas zwolnienia			≤10ms
Mechaniczne wydajność	Szok opór		Funkcjonalny	98 m/s2 (10G)
			Niszczycielskie	980 m/s2 (100G)
	Odporność na wibracje			10 Hz ~ 55 Hz 1,5 mm DA
Wytrzymałość	Mechaniczne			1× 10 ⁶ op
	Elektryczne(Room temperature)			30A 250VAC 5× 10 ⁴ op(ON/OFF= 1s/9s) 40A 250VAC 2× 10 ⁴ op(ON/OFF= 1s/9s)
Działać stan	Temperatura otoczenia			-40 ℃ ~ 85 ℃
	Wilgotność			5% do 90%
Zakończenie				PCB
Masa jednostkowa				Około 24 g
Budowa				Uszczelnione tworzywem sztucznym, odporne na topnik

Opis

FH12 Power Relay 40A Switching Capability to wysokowydajny przekaźnik elektromagnetyczny zaprojektowany z myślą o potrzebach przełączania o wysokim natężeniu. Maksymalny prąd przełączania może osiągnąć 40A, co nadaje się do różnych zastosowań przemysłowych i motoryzacyjnych, takich jak sterowanie silnikami, systemy oświetleniowe i urządzenia klimatyzacyjne. Przekaźnik przyjmuje formę styku SPDT (single-pole double-throw), która może zapewnić wydajne przełączanie obwodów. Jednocześnie ma napięcie znamionowe do 277 VAC i napięcie wytrzymywane izolacji 6000 VAC, aby zapewnić bezpieczeństwo i niezawodność w środowiskach wysokiego napięcia. Przekaźnik FH12 wykorzystuje AgSnO₂As jako materiał stykowy; ma doskonałą przewodność i trwałość oraz może utrzymać stabilną wydajność przy częstej pracy. Szczelinę kontaktową można wybrać jako wartość standardową lub większą niż 2,1 mm, aby spełnić różne wymagania aplikacji. Ponadto przekaźnik obsługuje opakowania spawane, które nadają się do stosowania w czystych środowiskach, natomiast wersja z opakowaniem z tworzywa sztucznego nadaje się do środowisk zanieczyszczonych, aby sprostać potrzebom różnych warunków przemysłowych. Przekaźnik FH12 charakteryzuje się również niskim poborem mocy i pobiera energię tylko podczas przełączania stanów, co czyni go bardziej energooszczędnym i wydajnym podczas długotrwałej pracy. Kompaktowa konstrukcja i niewielkie rozmiary ułatwiają instalację bezpośrednio na płytce drukowanej, co doskonale sprawdza się w zastosowaniach o ograniczonej przestrzeni. Niezależnie od tego, czy jest używany w stacjach ładowania pojazdów nowej generacji, falownikach fotowoltaicznych czy systemach magazynowania energii, przekaźnik FH12 może zapewnić niezawodne funkcje zabezpieczające i sterujące. Dzięki dużej wydajności, wysokiej niezawodności i elastycznym metodom instalacji przekaźnik mocy FH12 40A stał się niezbędnym kluczowym elementem w dziedzinie automatyki przemysłowej i elektroniki samochodowej.
