Przekaźnik przemysłowy FH19

W dziedzinie automatyki przemysłowej, sterowania mocą i projektowania urządzeń kompaktowych, optymalizacja przestrzeni i niezawodność są nieustannym dążeniem. Przekaźnik serii FH19 powstał, aby zaspokoić te podstawowe potrzeby. Jako ultracienki przekaźnik PCB o grubości zaledwie 5 mm, z powodzeniem łączy w sobie wysoką wydajność, długą żywotność i możliwość montażu o dużej gęstości, co czyni go idealnym wyborem dla inżynierów w scenariuszach o ograniczonej przestrzeni. W tym artykule omówione zostaną cechy konstrukcyjne, zalety techniczne i różnorodne zastosowania FH19, oferując dokładny wybór i zalecenia dotyczące zastosowań.

Przełomowy projekt i zalety konstrukcyjne

Niezwykle zwarta struktura fizyczna

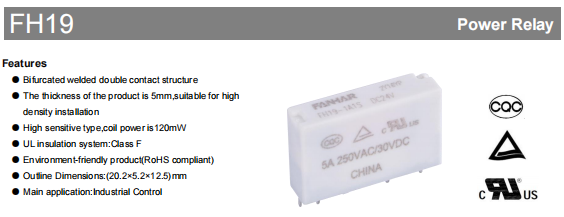

FH19 ma wymiary 20,2 × 5,2 × 12,5 mm. Jego smukły profil — szczególnie grubość 5 mm — pozwala na układanie w stosy w pionie lub układy o dużej gęstości w konfiguracji side-by-side, co znacznie oszczędza miejsce na płytce drukowanej. Kompaktowe aplikacje, takie jak płyty główne do sterowania przemysłowego, moduły PLC, urządzenia komunikacyjne i inteligentne urządzenia, są idealnymi kandydatami dla tego optymalnie zaprojektowanego produktu.

Innowacyjny proces spawania dwukontaktowego

Wykorzystuje konfigurację rozwidlonego spawanego podwójnego styku. Konstrukcja ta wykorzystuje dwa równoległe punkty kontaktowe do dystrybucji prądu, zmniejszając w ten sposób rezystancję styku i znacznie zwiększając niezawodność i stabilność styku. Nawet jeśli jeden punkt styku zostanie naruszony z powodu mikrowibracji lub zanieczyszczenia, drugi zapewnia ciągłość obwodu, znacznie zwiększając odporność na awarie w trudnych warunkach przemysłowych.

Ekologiczny i bezpieczny wybór materiałów

Zgodność środowiskowa: Cała seria jest zgodna z dyrektywą RoHS, nie wykorzystuje substancji niebezpiecznych i spełnia światowe trendy w zakresie ekologicznej produkcji.

Materiał styku: wykorzystuje stop srebra i niklu (AgNi). Zachowuje to wyjątkową przewodność srebra, a dodatek niklu poprawia odporność na erozję łukową i wytrzymałość mechaniczną, przedłużając w ten sposób żywotność elektryczną.

System izolacji: wyposażony w system izolacji UL klasy F (155°C), zapewniający skuteczność izolacji elektrycznej i margines bezpieczeństwa nawet w środowiskach o wysokiej temperaturze.

Dogłębna analiza podstawowych parametrów wydajności

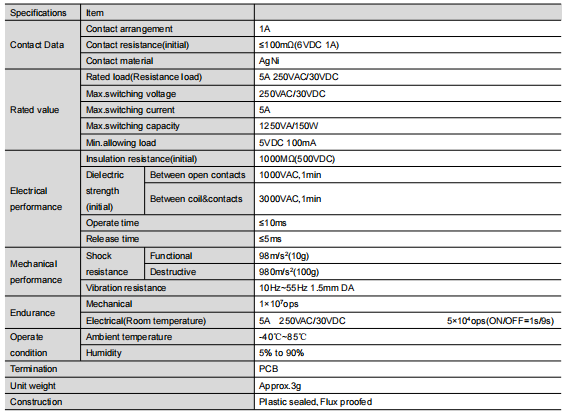

Wydajność elektryczna: stabilne, niezawodne i wydajne przełączanie

Obciążenie znamionowe: 5A przy 250VAC / 30VDC

Maks. Moc przełączania: 1250VA / 150W

Rezystancja styku: ≤100mΩ (początkowa)

Rezystancja izolacji: ≥1000MΩ (500VDC)

Wytrzymałość dielektryczna: 3000 VAC przez 1 minutę (między otwartymi stykami oraz między cewką a stykami)

Czas działania/zwolnienia: ≤10ms / ≤5ms

Trwałość mechaniczna i środowiskowa: Stworzona dla środowisk przemysłowych

Trwałość mechaniczna: Możliwość wykonania do 10 milionów operacji, idealna do częstego przełączania.

Trwałość elektryczna: Określone obciążenie gwarantuje niezawodne działanie (patrz „Krzywa wytrzymałości” w arkuszu danych).

Możliwość dostosowania do środowiska: Zakres temperatury roboczej od -40°C do 85°C i zakres wilgotności od 5% do 90%, odpowiedni dla różnych klimatów.

Odporność na wibracje i wstrząsy: Doskonała odporność na wibracje (10–55 Hz) i wstrząsy (980 m/s²), idealna do urządzeń narażonych na wibracje mechaniczne, takich jak obrabiarki i pojazdy.

Przewodnik po konfiguracji i wyborze elastycznej cewki

FH19 ma dwa rodzaje zasilania cewki. Ma również osiem wspólnych napięć. Zapewnia to projektantom znaczną wszechstronność.

Ważna uwaga: Arkusz danych szczegółowo określa charakterystykę „Napięcia roboczego” i „Napięcia zwolnienia”. Projekt, materiały i proces produkcyjny FH19 spełniają rygorystyczne standardy bezpieczeństwa, co potwierdzają certyfikaty. Użytkownicy mogą bezpiecznie włączyć go do zastosowań wymagających zgodności eksportowej lub wyjątkowej niezawodności.

Wybór pakietu: Dopasowanie środowiska aplikacji

FH19 oferuje dwie kluczowe opcje pakietu, aby sprostać różnym wyzwaniom środowiskowym:

Typ odporny na topnik:

Cecha: Odporny na słabo korozyjne pozostałości po lutowaniu.

Zalecane do: Utrzymuj higieniczne ustawienia wewnętrzne, w tym urządzenia centrum danych, urządzenia komunikacyjne i instrumenty laboratoryjne.

Typ uszczelnienia z tworzywa sztucznego:

Cecha: Całkowicie uszczelniona konstrukcja skutecznie zapobiega przedostawaniu się kurzu, wilgoci i gazów korozyjnych (np. H₂S, SO₂) do przekaźnika.

Zalecane do: Obiektów przemysłowych, sprzętu zewnętrznego, środowisk z gazami chemicznymi, takich jak warsztaty fabryczne, szafy sterownicze, systemy sygnalizacji świetlnej i maszyny rolnicze.

Wybór niewłaściwego pakietu może spowodować korozję wewnętrzną, utlenienie styków i przedwczesną awarię.

Typowe scenariusze zastosowań

Wykorzystując swoje wszechstronne zalety, FH19 wyróżnia się w następujących obszarach:

Automatyka przemysłowa: moduły we/wy PLC, interfejsy czujników, sterowanie małymi silnikami.

Zarządzanie energią: Inteligentne liczniki, obwody sterujące falownikami fotowoltaicznymi i moduły sterujące stacją ładowania.

Automatyka Budynku: Inteligentne sterowanie oświetleniem, sterowanie systemem HVAC, systemy bezpieczeństwa.

Sprzęt komunikacyjny: routing sygnału w przełącznikach sieciowych, routerach i urządzeniach stacji bazowych.

Sprzęt gospodarstwa domowego i elektronika użytkowa: Płyty sterujące do urządzeń wysokiej klasy, inteligentne koncentratory domu.

Certyfikaty bezpieczeństwa i zapewnienie jakości

FH19 uzyskał wiele prestiżowych światowych i krajowych certyfikatów, które stanowią najważniejsze potwierdzenie jego jakości i bezpieczeństwa.

UL / C-UL (USA/Kanada): plik nr E475405

TÜV (Niemcy): plik nr R 50565678

CQC (Chiny): Certyfikat nr CQC22002370207

Certyfikaty wskazują, że projekt, materiały i proces produkcyjny FH19 spełniają rygorystyczne normy bezpieczeństwa. Użytkownicy mogą bezpiecznie włączyć go do aplikacji wymagających zgodności eksportowej lub wyjątkowej niezawodności.

Podsumowanie kluczowych punktów dotyczących wyboru i użycia

Określ obciążenie: Zidentyfikuj typ obciążenia (rezystancyjne, indukcyjne, lampowe), prąd i napięcie, aby upewnić się, że mieszczą się one w zakresie znamionowym FH19.

Wybierz cewkę: Wybierz wariant Standard lub High Power i odpowiednią specyfikację napięcia zgodnie z napięciem zasilania i zapotrzebowaniem mocy systemu.

Określ opakowanie: Wyboru pomiędzy odpornym na topnik lub uszczelnionym tworzywem sztucznym należy dokonać w oparciu o środowisko zastosowania. Jest to niezbędne dla zapewnienia długoterminowej niezawodności.

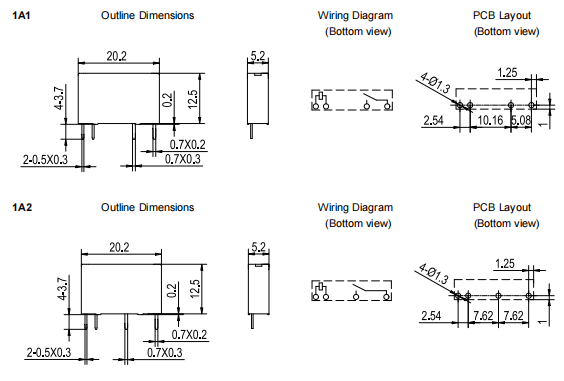

Potwierdź układ pinów: Zapoznaj się ze schematem obrysu PCB (1A1 lub 1A2), aby zapewnić kompatybilność z układem płytki drukowanej.

Zaprojektuj obwód napędowy: Upewnij się, że dla cewki przekaźnika zapewniony jest stabilny i wystarczający prąd napędowy. Rozważ zastosowanie diody flyback w celu ochrony urządzenia sterującego.

Wniosek

FH19 to rozwiązanie inżynieryjne zaprojektowane, aby sprostać wyzwaniom stawianym przez nowoczesną konstrukcję elektroniczną o dużej gęstości i niezawodności.

Łączy w sobie kompaktowe rozmiary, niezawodność podwójnego styku, możliwość dostosowania do środowiska i obszerne certyfikaty, zapewniając inżynierom solidne i niezawodne wsparcie komponentów dla innowacji w sterowaniu przemysłowym, zarządzaniu energią i inteligentnych urządzeniach.

Wybierając przekaźnik, wyjdź poza proste porównanie parametrów. Pod względem niezawodności systemu, kosztów cyklu życia i przyjazności dla środowiska, FH19 jest niewątpliwie preferowaną opcją i wartą szczegółowej oceny.
