Co to jest przekaźnik PCB? Jak działa przekaźnik PCB?

Wprowadzenie do przekaźników PCB

Definicja przekaźnika PCB

Przekaźnik PCB lub przekaźnik płytki drukowanej odnosi się do urządzenia zamontowanego na płytce drukowanej. Jest to przełącznik sterowany elektrycznie, służący do sterowania obwodem dużej mocy za pomocą sygnału małej mocy. Przekaźniki PCB są stosowane w wielu systemach i urządzeniach elektronicznych ze względu na ich minimalny rozmiar, niezawodność i łatwość użycia.

Elementy przekaźnika PCB

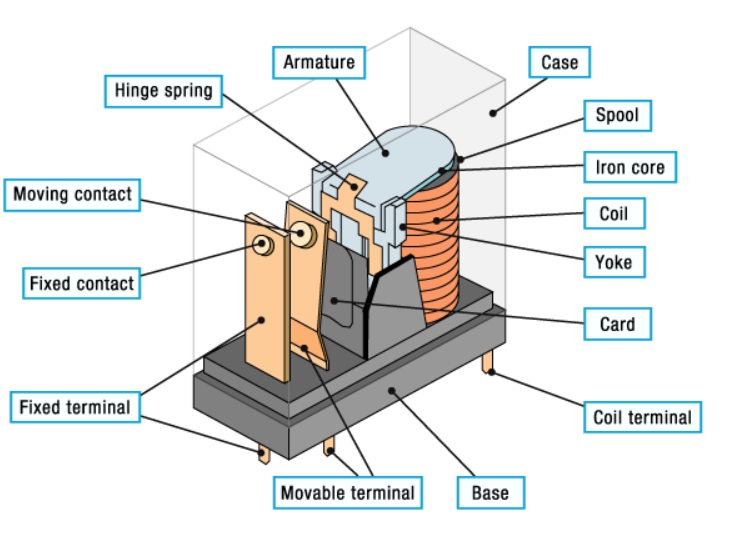

Podstawowe elementy przekaźnika PCB obejmują:

Cewka: Cewka wytwarza pole magnetyczne, gdy przepływa przez nią prąd elektryczny.

Armatura: Armatura: Jest to ruchomy element, który jest przyciągany przez pole magnetyczne wytwarzane przez cewkę.

Styki: Styki to punkty, w których następuje nawiązanie lub zerwanie połączenia elektrycznego.

Sprężyna: Sprężyna przywraca zworę do pierwotnego położenia po odłączeniu zasilania cewki.

Jak działają przekaźniki PCB

Zasada elektromagnetyczna

Przekaźniki PCB działają na zasadzie elektromagnetyzmu. Zjawisko pola magnetycznego generowanego podczas przepływu prądu przez cewkę jest dobrze udokumentowane. To działanie przyciąga zworę, która z kolei porusza się, łącząc lub rozłączając obwód na stykach.

Działanie obwodu

Siła magnetyczna cewki ciągnie zworę w dół podczas zasilania przekaźnika, zamykając styki i umożliwiając przepływ prądu w powiązanym obwodzie. Sprężyna otwiera styki i przerywa przepływ prądu, gdy cewka jest odłączana od zasilania w wyniku przywrócenia twornika do pierwotnego położenia.

Logika przełączania

Przekaźniki PCB można również skonstruować tak, aby miały różne konfiguracje przełączania, w tym normalnie otwarte (NO) i normalnie zamknięte (NC). W przypadku konfiguracji normalnie otwartej styki pozostają otwarte po odłączeniu zasilania i zamykają się po zasileniu. W konfiguracji normalnie zamkniętej styki są zamknięte w przypadku braku napięcia i otwarte w przypadku zasilenia.

Rodzaje przekaźników PCB

W oparciu o zasadę działania

Przekaźniki elektromechaniczne

Przekaźniki elektromechaniczne są najpopularniejszym typem przekaźników PCB. Składają się ze styków, twornika i cewki. Przekaźniki tego typu są znane ze swojej niezawodności i zdolności do zarządzania wysokimi napięciami i prądami.

Przekaźniki półprzewodnikowe

Przekaźniki półprzewodnikowe (SSR) nie mają żadnych ruchomych części i wykorzystują półprzewodniki do kontrolowania przepływu prądu. Oferują szybsze prędkości przełączania, dłuższą żywotność i wyższą niezawodność w porównaniu do przekaźników elektromechanicznych.

Przekaźniki kontaktronowe

Przekaźniki kontaktronowe składają się z pary styków ferromagnetycznych (kontaktronów) zamkniętych w szklanej rurce.  Są napędzane zewnętrznym polem magnetycznym i charakteryzują się dużą szybkością przełączania oraz zwiększoną rezystancją izolacji.

Przekaźniki hybrydowe

Przekaźniki hybrydowe łączą w sobie cechy przekaźników elektromechanicznych i półprzewodnikowych. Mają zalety dużej wydajności prądowej i szybkich prędkości przełączania.

Na podstawie kijów i rzutów

SPDT

Przekaźnik SPDT ma pojedynczy biegun z dwoma pozycjami wysterowania. Można podłączyć jeden zacisk do jednej z dwóch pozycji przewodzących. Jeden zestaw styków pozostaje zamknięty, podczas gdy drugi pozostaje otwarty w dwóch stanach przekaźników SPDT i odwrotnie.  Przekaźniki SPDT są idealne w sytuacjach, w których trzeba mieć możliwość przełączania pomiędzy dwoma różnymi obwodami.

SPST

Przekaźnik SPST jest przekaźnikiem jednobiegunowym i pojedynczym rzutem. Tyczka ma jedną pozycję rzutu i może regulować tylko jeden obwód. Przekaźniki tego rodzaju są często używane do włączania i wyłączania świateł i gadżetów.

DPST

Przekaźnik DPST jest przekaźnikiem dwubiegunowym o pojedynczym rzucie. Składa się z dwóch niezależnych obwodów o pojedynczym rzucie, z których każdy ma styk stały i styk ruchomy.  Dzięki temu przekaźnik jest przydatny w zastosowaniach wymagających zsynchronizowanego sterowania wieloma obwodami, ponieważ umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami.

DPDT

Przekaźnik DPDT jest przekaźnikiem dwubiegunowym i podwójnym rzutem. Ma dwa rzuty i dwa bieguny, więc każdy biegun może być połączony z dwoma różnymi rzutami.  Dzięki temu przekaźnik może zarządzać więcej niż jednym obwodem i wykonywać bardziej skomplikowane zadania przełączania, takie jak przełączanie między różnymi układami obwodów.  Przekaźniki DPDT są stosowane w wielu różnych układach elektrycznych, zwłaszcza gdy konieczne jest jednoczesne przełączanie dwóch obwodów.

Zalety przekaźników PCB

Wysoka niezawodność

Przekaźniki PCB mają za zadanie zapewnić stabilną pracę przez dłuższy okres czasu. Są skonstruowane tak, aby działać w różnych warunkach środowiskowych i są wykorzystywane w ważnych zastosowaniach, w których niezawodność jest kluczowym czynnikiem.

Kompaktowy rozmiar

Przekaźniki PCB są również dostępne w wersjach o zmniejszonych rozmiarach, dzięki czemu doskonale nadają się do zastosowań w systemach elektronicznych o ograniczonej przestrzeni. Mogą zaoszczędzić miejsce na desce ze względu na ich minimalną powierzchnię.

Dokładna kontrola

Przekaźniki PCB mogą dokładnie sterować obwodami elektrycznymi. Można je uruchamiać za pomocą niskich sygnałów sterujących i precyzyjnie przełączać obciążenia dużej mocy.

Długa żywotność

Dobrze zaprojektowane i używane przekaźniki PCB mogą cieszyć się długą żywotnością. Mogą wytrzymać wiele cykli przełączania przy minimalnej utracie wydajności operacyjnej.

Zastosowania przekaźników PCB

Elektronika samochodowa

Przekaźniki PCB są wykorzystywane w szerokim zakresie zastosowań w przemyśle motoryzacyjnym do sterowania różnymi układami, takimi jak reflektory, wycieraczki przedniej szyby i pompy paliwowe. Oferują bezpieczne przełączanie i ochronę tych kluczowych komponentów.

Automatyka przemysłowa

Przekaźniki PCB są wykorzystywane w zastosowaniach przemysłowych do obsługi silników, elektromagnesów i różnych siłowników.  Odgrywają kluczową rolę w systemie automatyki, gdyż zapewniają precyzyjną kontrolę i synchronizację procesów.

Przekaźniki PCB są wykorzystywane w kilku urządzeniach elektroniki użytkowej, w tym w klimatyzatorach, pralkach i lodówkach.  Ich zadaniem jest regulowanie i przydzielanie mocy różnym operacjom w ramach tych urządzeń.

Telekomunikacja

W branży telekomunikacyjnej przekaźniki PCB służą do przełączania i kierowania sygnałów w urządzeniach sieciowych. Zapewniają bezpieczne połączenia i efektywne dostarczanie sygnału.

Sprzęt AGD

Przekaźniki PCB są stosowane w większości urządzeń gospodarstwa domowego, takich jak kuchenki mikrofalowe, piekarniki i ekspresy do kawy. Umożliwiają sterowanie komponentami funkcjonalnymi, takimi jak elementy grzejne i timery.

Przewodnik po wyborze przekaźnika PCB

Specyfikacje elektryczne

Wybierając przekaźnik PCB, należy wziąć pod uwagę specyfikacje elektryczne, takie jak napięcie robocze, prąd znamionowy i moc. Muszą one spełniać wymagania aplikacji, aby zapewnić optymalne warunki pracy.

Specyfikacje mechaniczne

Parametry mechaniczne, w tym rezystancja styku, rezystancja izolacji i prędkość przełączania, należy oceniać w odniesieniu do specyficznych wymagań aplikacji.

Obawy środowiskowe

Należy wziąć pod uwagę warunki pracy. Temperatura, wilgotność i poziom wibracji mogą mieć wpływ na niezawodność i żywotność przekaźnika. Bardzo ważne jest użycie przekaźnika odpowiedniego do warunków pracy w otaczającym środowisku.

Wymagania aplikacji

Specyficzne wymagania aplikacji, w tym charakter kontrolowanego obciążenia i częstotliwość przełączania, będą decydować o procesie wyboru. Różne typy przekaźników mogą być lepiej dostosowane do określonych zastosowań.

Koszt i niezawodność

Istotne jest zrównoważenie kosztów i niezawodności. Chociaż przekaźniki o wysokiej niezawodności będą droższe, w dłuższej perspektywie mogą zaoszczędzić pieniądze, obniżając koszty konserwacji i wymiany.

Wniosek

Podsumowując, przekaźniki PCB są niezbędne do sterowania obwodami mocy za pomocą sygnałów małej mocy. Mają różne typy i zapewniają korzyści, takie jak niezawodność i minimalne rozmiary, dlatego są wykorzystywane w zastosowaniach motoryzacyjnych, przemysłowych, elektroniki użytkowej i telekomunikacji. Znajomość ich zasady i typów pomaga w doborze odpowiedniego przekaźnika do konkretnych zastosowań.
