Przekaźniki FH28: wysokowydajne rozwiązania w zakresie elektroniki i automatyki samochodowej

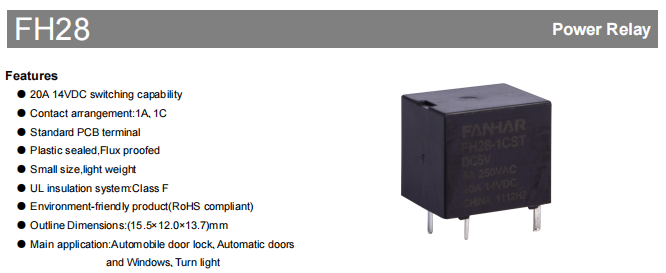

Przekaźnik FH28 to wysokowydajny przekaźnik do montażu na płytce drukowanej, wyprodukowany przez firmę Zhejiang Fanhar Electronics Co., Ltd., przeznaczony do elektroniki samochodowej i systemów sterowania automatyką.  Przekaźnik ten ma konstrukcję uszczelnioną tworzywem sztucznym, ma zdolność przełączania 20 A przy 14 V DC, ma kompaktowe wymiary 15,5 x 12,0 x 13,7 mm, waży około 6 gramów i jest zgodny z przepisami środowiskowymi RoHS.

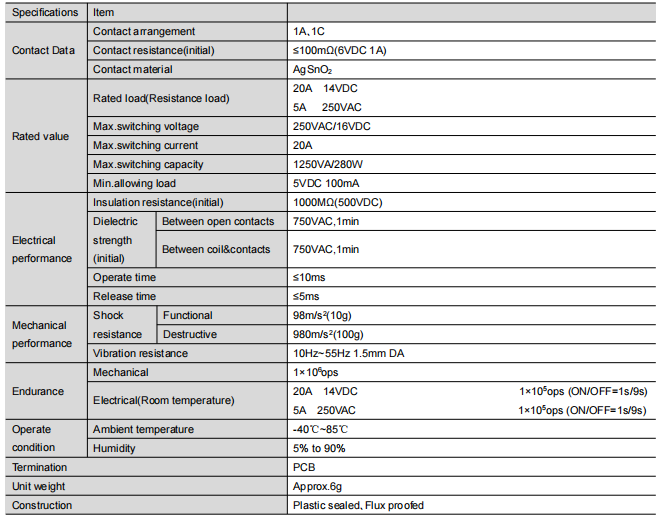

Doskonała wydajność elektryczna

Charakterystyka kontaktu

Stosowane są specjalne materiały stykowe ze stopu, a początkowa rezystancja styku jest ściśle kontrolowana w zakresie 100 mΩ (warunki testowe 6VDC 1A).

Niska rezystancja styku zapewnia minimalizację strat w transmisji sygnału, szczególnie nadaje się do precyzyjnych systemów sterowania.

Powierzchnia styku jest specjalnie obrobiona, aby skutecznie zapobiegać powstawaniu łuku elektrycznego i przedłużać żywotność.

Nośność

Konstrukcja z dwoma wartościami znamionowymi: 20 A/14 V DC i 5 A/250 V AC.

Maksymalna moc przełączania do 1250VA/280W, aby spełnić większość wymagań elektroniki samochodowej.

Minimalne dopuszczalne obciążenie tak niskie, jak 5VDC/100mA, dostosowujące się do scenariuszy przełączania małych sygnałów.

Charakterystyka izolacji

Początkowa rezystancja izolacji do 1000MΩ (napięcie probiercze 500VDC)

Napięcie międzystykowe wytrzymujące 750VAC przez 1 minutę bez przebicia

Klasa izolacji UL klasy F zapewniająca bezpieczeństwo i niezawodność w środowiskach o wysokiej temperaturze.

Szybkość reakcji

Szybki czas reakcji ≤ 10 ms dla czasu ssania i ≤ 5 ms dla czasu zwolnienia.

Szczególnie nadaje się do nowoczesnych samochodowych systemów elektronicznych wymagających przełączania o wysokiej częstotliwości.

Zoptymalizowana konstrukcja układu elektromagnetycznego zapewnia spójne działanie

Wytrzymała i niezawodna konstrukcja mechaniczna

Konstrukcja mechaniczna produktu odzwierciedla mądrość inżynierską:

Kompaktowa obudowa o wymiarach 15,5 x 12,0 x 13,7 mm i kontroli wagi 6 g, odpowiednia do zastosowań o ograniczonej przestrzeni

Doskonała odporność na wibracje, wytrzymująca wstrząsy o wartości 980 m/s² (10 g), dostosowująca się do środowisk wibracyjnych, takich jak samochody

Stabilna wydajność w środowiskach wibracyjnych, niezawodna praca w zakresie częstotliwości 10 Hz ~ 55 Hz z amplitudą 1,5 mm.

Proces uszczelniania tworzyw sztucznych skutecznie zapobiega przenikaniu topnika i zwiększa długoterminową niezawodność produktu.

Szeroki zakres scenariuszy zastosowań

Przekaźniki FH28 pokazują swoją wartość na wielu polach:

Samochodowe systemy elektroniczne, idealne do sterowania zamkiem drzwi, kierunkowskazami, elektrycznie sterowanymi szybami.

W dziedzinie automatyki przemysłowej nadaje się do automatycznego sterowania drzwiami, urządzenia blokującego bezpieczeństwo i innych kluczowych pozycji.

W obszarze sprzętu AGD zapewnia niezawodne przełączanie do sterowania inteligentnym domem i automatycznymi systemami kurtyn.

W dziedzinie oprzyrządowania odgrywa ważną rolę jako podstawowy element modułu przełączającego sygnał.

Profesjonalne wskazówki dotyczące wyboru

Punkty wyboru dla różnych scenariuszy zastosowań:

Konfiguracja styków: 1A (normalnie otwarty) jest odpowiedni do prostych obwodów przełączających, a 1C (konwersja) jest odpowiedni do scenariuszy wymagających funkcji przełączania.

Możliwość dostosowania do środowiska: Odporne na topnik dla czystych środowisk, Uszczelnione tworzywem sztucznym dla gazów korozyjnych.

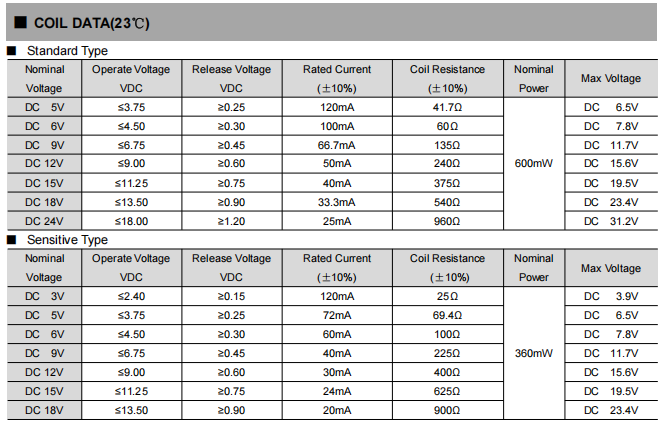

Sugestia dopasowania napięcia: standardowa cewka nadaje się do zwykłego napięcia, czuła cewka (typ L) jest bardziej odpowiednia do zastosowań niskonapięciowych.

Środki ostrożności dotyczące instalacji: Środowiska o wysokich wibracjach wymagają szczególnej uwagi w zakresie metod mocowania, aby zapewnić niezawodne połączenia.

Rygorystyczna weryfikacja niezawodności

Produkt przeszedł rygorystyczne badania i weryfikację:

Test trwałości obciążenia: 100 000 operacji pod napięciem DC14V/20A, ponad 1 milion operacji pod napięciem AC250V/5A.

Test adaptacji do środowiska: cykl temperaturowy -40 ℃ ~ 85 ℃, weryfikacja długoterminowa w gorącym i wilgotnym środowisku 90% RH

Test niezawodności mechanicznej: weryfikacja wibracji 55 Hz, uderzenia 10 g i innych trudnych warunków.

Test trwałości materiału: materiał stykowy nadal zachowuje dobre właściwości stykowe nawet po długotrwałym użytkowaniu.

Praktyczne propozycje zastosowań

Środki ostrożności w zastosowaniach inżynieryjnych:

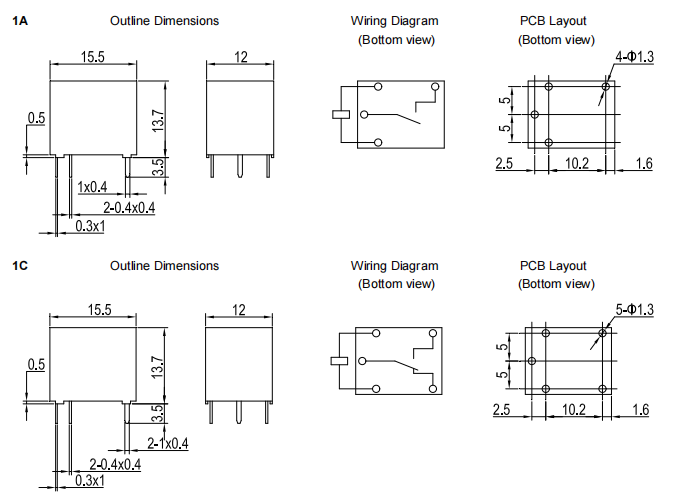

Projektując płytkę drukowaną, należy ściśle przestrzegać rysunków wymiarowych, zwracając szczególną uwagę na odstęp między pinami wynoszący 10,2 mm.

Rozmieszczenie powinno odbywać się z wystarczającym odstępem elektrycznym, biorąc pod uwagę potrzebę rozpraszania ciepła, aby uniknąć miejscowego przegrzania.

Należy unikać przekraczania maksymalnych parametrów znamionowych, unikając wstrząsów mechanicznych i upadków.

Regularna konserwacja w celu sprawdzenia stanu styku i utrzymania środowiska pracy w czystości.

Przekaźniki FH28 stają się ważnym wyborem w elektronice samochodowej i sterowaniu przemysłowym ze względu na ich profesjonalne parametry użytkowe i niezawodną jakość wykonania. Dzięki ciągłym innowacjom firma Zhejiang Fanhar Electronics dostarcza na rynek niezawodne rozwiązania przekaźnikowe.
