Dom / Wiadomości / Wiadomości branżowe / Przekaźnik mocy FH12 40A do sterowania przemysłowego, zgrzewania punktowego i sprzętu zasilającego

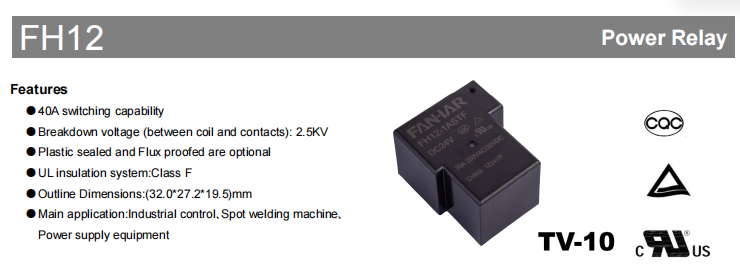

The Przekaźnik mocy FH12 przeznaczony jest do przełączania wysokoprądowego w sterowaniu przemysłowym, zgrzewarkach punktowych i urządzeniach zasilających. Charakteryzuje się maksymalnym prądem przełączania wynoszącym 40A , wytrzymałość dielektryczna 2500VAC pomiędzy cewką a stykami , oraz System izolacji klasy F UL FH12 zapewnia niezawodne parametry elektryczne w wymagających zastosowaniach przemysłowych. Dostępne w obu uszczelnione plastikiem i odporne na topnik konstrukcje, można go wybrać w zależności od różnych środowisk operacyjnych.
1. Kluczowe cechy FH12 Przekaźnik mocy
Możliwość przełączania 40A
FH12 obsługuje maksymalny prąd przełączania wynoszący 40A z maksymalną mocą łączeniową wynoszącą 7500VA , dzięki czemu nadaje się do zastosowań wymagających niezawodnego przełączania wysokoprądowego.
Niezawodna izolacja elektryczna
Przekaźnik zapewnia rezystancję izolacji wynoszącą 1000MΩ (500VDC) i a dielectric strength of 2500VAC pomiędzy cewką a stykami , pomagając zachować bezpieczną izolację elektryczną podczas pracy.
Wiele konfiguracji kontaktów
FH12 jest dostępny w trzech konfiguracjach styków: 1A (normalnie otwarty), 1B (normalnie zamknięty) i 1C (przełączny).
umożliwiając użytkownikom wybór odpowiedniej konfiguracji dla różnych projektów obwodów.
Konstrukcja uszczelniona tworzywem sztucznym lub odporna na topnik
Dostępne są dwie opcje konstrukcyjne: odporna na topnik i uszczelniona tworzywem sztucznym.
Zgodnie z arkuszem danych wersja odporna na topnik jest zalecana do czystych środowisk, natomiast wersja z uszczelnieniem z tworzywa sztucznego jest odpowiednia do środowisk zawierających pył lub gazy korozyjne, takie jak H₂S, SO₂ i NO₂.
System izolacji klasy F
FH12 jest zgodny z System izolacji UL klasy F spełniające międzynarodowe wymagania izolacyjne dla przemysłowych urządzeń elektrycznych.

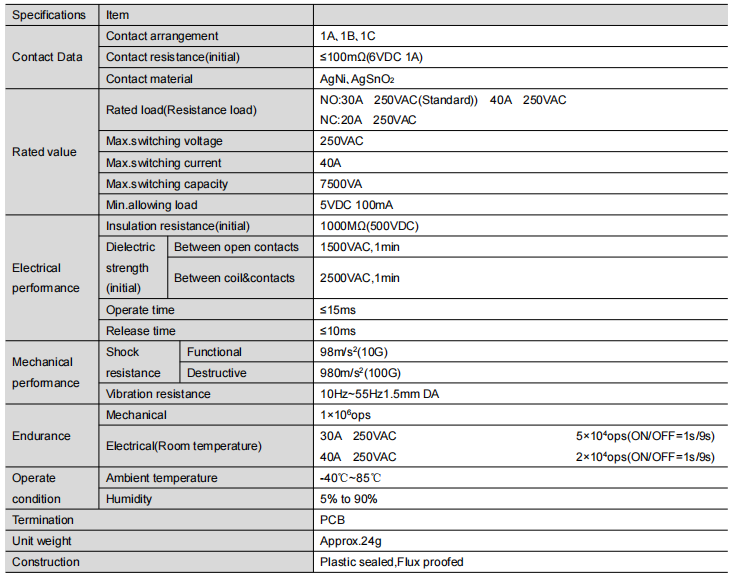

2. Dane techniczne
3. Wydajność
FH12 zaprojektowano tak, aby zapewniał stałą wydajność elektryczną i mechaniczną w określonych warunkach pracy.
Wydajność elektryczna
- Rezystancja izolacji: 1000MΩ (500VDC)
- Wytrzymałość dielektryczna pomiędzy otwartymi stykami: 1500VAC przez 1 minutę
- Wytrzymałość dielektryczna pomiędzy cewką a stykami: 2500VAC przez 1 minutę
Prędkość robocza
- Czas działania: ≤15ms
- Czas wydania: ≤10ms
Wydajność mechaniczna
- Funkcjonalna odporność na wstrząsy: 98 m/s² (10G)
- Niszczycielska odporność na wstrząsy: 980 m/s² (100G)
- Odporność na wibracje: 10 Hz–55 Hz, podwójna amplituda 1,5 mm
Żywotność usługi
- Wytrzymałość mechaniczna: 1 × 10⁶ operacji
- Wytrzymałość elektryczna:
- 30A, 250VAC: Operacje 5 × 10⁴
- 40A 250VAC: Operacje 2 × 10⁴

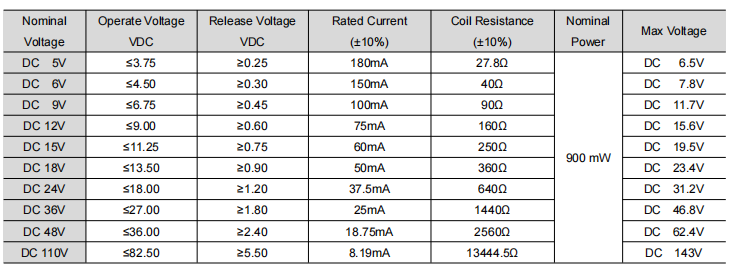

4. Dostępne napięcia cewki
FH12 obsługuje wiele opcji napięcia cewki DC, w tym:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V i 110 V prądu stałego , umożliwiając przekaźnikowi dopasowanie do różnych wymagań dotyczących napięcia systemu.
5. Typowe zastosowania
Zgodnie z kartą produktu, FH12 jest przeznaczony przede wszystkim do:
Nadaje się do przemysłowych urządzeń sterujących wymagających niezawodnego przełączania obciążeń wysokoprądowych.
Maszyny do zgrzewania punktowego
Zaprojektowany do sprzętu do zgrzewania punktowego, gdzie wymagana jest stabilna wydajność przełączania przekaźnika.
Sprzęt zasilający
Ma zastosowanie do sprzętu zasilającego wymagającego niezawodnej wydajności przełączania w ramach określonych wartości znamionowych elektrycznych.

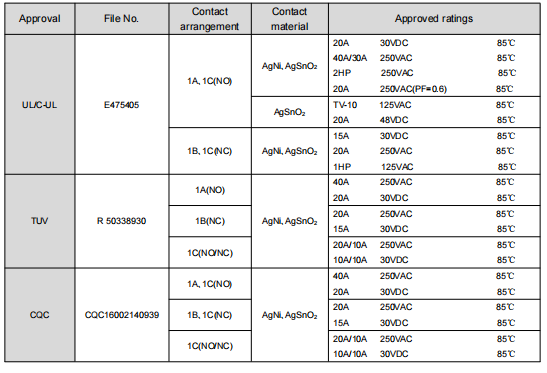

6 . Certyfikaty bezpieczeństwa
FH12 uzyskał wiele atestów bezpieczeństwa, w tym: UL / cUL, TÜV, CQC
Zatwierdzone wartości znamionowe różnią się w zależności od układu styków i materiału styku.
7. Często zadawane pytania (FAQ)
P1: Jaki jest maksymalny prąd przełączania przekaźnika mocy FH12?
FH12 obsługuje maksymalny prąd przełączania wynoszący 40A i a maximum switching capacity of 7500VA .
Pytanie 2: Jakie ustalenia dotyczące kontaktu są dostępne?
Przekaźnik jest dostępny w 1A (normalnie otwarty), 1B (normalnie zamknięty) i 1C (przełączny) konfiguracje kontaktów.
Pytanie 3: Jakie opcje napięcia cewki są dostępne?
FH12 obsługuje napięcie cewki DC wynoszące 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V i 110 V .
Pytanie 4: Jakie materiały kontaktowe są dostępne?
Przekaźnik oferuje AgNi i AgSnO₂ materiały kontaktowe. Zgodnie z arkuszem danych, AgSnO₂ styki są zalecane do zastosowań z dużym prądem udarowym.
Pytanie 5: Jaką temperaturę roboczą obsługuje FH12?
Podana temperatura otoczenia podczas pracy wynosi -40°C do 85°C , o zakresie wilgotności roboczej 5% do 90% .
Pytanie 6: Jakie certyfikaty posiada FH12?
FH12 uzyskał UL/cUL, TÜV i CQC certyfikaty bezpieczeństwa, z zatwierdzonymi ocenami w zależności od konfiguracji produktu.
8. Wniosek
The Przekaźnik mocy FH12 40A łączy w sobie wysoką zdolność przełączania, niezawodną izolację elektryczną, wiele konfiguracji styków i elastyczne opcje konstrukcyjne w kompaktowej obudowie. Obsługuje napięcia cewki DC od 5 V do 110 V i certyfikowane przez UL/cUL, TÜV i CQC jest przeznaczony do sterowania przemysłowego, zgrzewarek punktowych i urządzeń zasilających w określonych warunkach pracy.
Aby uzyskać dodatkowe informacje techniczne, szczegóły zamówienia lub pomoc w wyborze produktu, prosimy o kontakt Elektronika Fanhara aby uzyskać najnowszą dokumentację produktu FH12 i pomoc dotyczącą aplikacji.
