Przekaźnik przemysłowy FH39

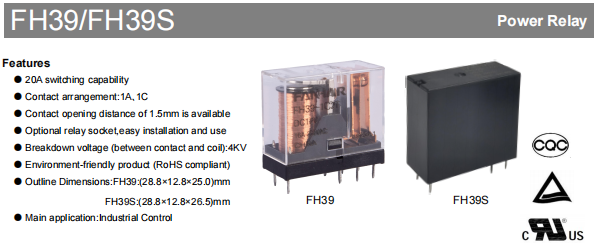

Przekaźniki serii FH39 i FH39S to wysokowydajne przekaźniki przemysłowe zaprojektowane specjalnie do zastosowań w sterowaniu przemysłowym. Charakteryzują się maksymalną zdolnością przełączania 20 A i są dostępne z układami styków 1 A i 1 C, spełniają wymagania różnych potrzeb w zakresie sterowania obwodami. Te przyjazne dla środowiska produkty, zgodne ze standardami RoHS, nadają się do wymagających środowisk przemysłowych.

W nowoczesnych przemysłowych systemach sterowania niezawodność przekaźnika ma bezpośredni wpływ na stabilność pracy całego urządzenia. Przekaźniki serii FH39 i FH39S zostały zbudowane do tego celu — dzięki podstawowej przewadze, jaką jest zdolność przełączania do 20 A, w połączeniu z elastyczną konfiguracją styków i solidną konstrukcją elektryczną, mogą one z pewnością poradzić sobie z różnymi złożonymi scenariuszami zastosowań przemysłowych.

Wysoka zdolność przełączania dla wymagających obciążeń

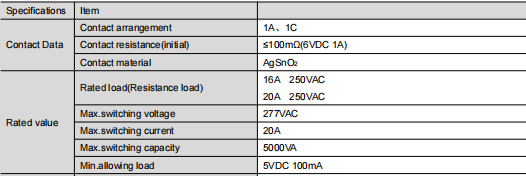

Jako przekaźniki przemysłowe seria FH39 wyróżnia się parametrami elektrycznymi. Obsługują dwie specyfikacje obciążenia znamionowego: 16 A i 20 A przy 250 VAC, przy maksymalnym napięciu przełączania 277 VAC i maksymalnej mocy przełączania 5000 VA. Oznacza to, że mogą niezawodnie obsługiwać sterowanie silnikiem, zarządzanie energią, systemy HVAC i nie tylko.

W materiale stykowym zastosowano AgSnO₂ (tlenek srebra cyny), który zapewnia dobrą przewodność, a jednocześnie zapewnia odporność na spawanie i erozję łukową. To znacznie wydłuża żywotność produktu w zastosowaniach z częstym przełączaniem. Aby spełnić różne standardy bezpieczeństwa, seria FH39 oferuje również opcję z przerwą stykową 1,5 mm, co dodatkowo poprawia izolację elektryczną w stanie otwartego styku. Jeśli chodzi o układy styków, dostępne są konfiguracje 1A (SPST-NO) i 1C (SPDT), umożliwiające elastyczne dostosowanie do różnych wymagań logiki sterowania.

Wysokie napięcie wytrzymywane i wielopoziomowa ochrona dla bezpieczeństwa systemu

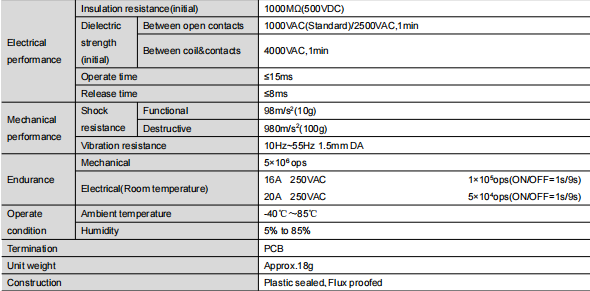

W środowiskach przemysłowych wysokiego napięcia wydajność izolacji pomiędzy cewką a stykami ma kluczowe znaczenie. Seria FH39 sprawdza się w tym obszarze niezawodnie: wytrzymałość dielektryczna pomiędzy cewką a stykami wynosi do 4000 V AC, podczas gdy napięcie wytrzymywane pomiędzy otwartymi stykami spełnia standard 1000 V AC, z opcjonalną dostępną wersją o wysokiej wytrzymałości 2500 V AC. Co więcej, początkowa rezystancja izolacji jest większa niż 1000MΩ (testowana przy 500VDC), skutecznie zapobiegając ryzyku prądu upływowego i zapewniając ogólne bezpieczeństwo systemu.

Konstrukcja obudowy produktu uwzględnia również złożoność rzeczywistych środowisk użytkowania. W przypadku czystych środowisk wewnętrznych można wybrać typ odporny na topnik. Jeśli sprzęt będzie stosowany w obiektach przemysłowych zawierających żrące gazy, takie jak H₂S, SO₂, NO₂ lub znaczną ilość pyłu, zaleca się użycie szczelnego tworzywa sztucznego, aby zapewnić lepszą odporność na wilgoć, kurz i zanieczyszczenia.

Wiele opcji napięcia cewki dla elastycznej adaptacji

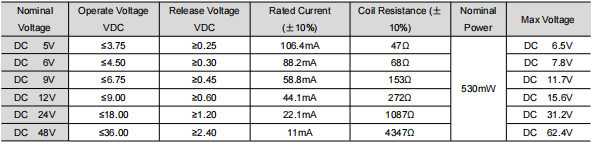

Seria FH39 oferuje różne specyfikacje napięcia cewki od 5 V do 48 V DC, wszystkie o ujednoliconej mocy nominalnej 530 mW. Niezależnie od tego, czy jest to elektroniczny moduł sterujący niskiego napięcia, czy standardowy system sterowania 24 V lub 48 V, dostępny jest pasujący model. Napięcia zadziałania i zwolnienia dla każdego stopnia napięcia są rozsądnie zaprojektowane, aby zapewnić niezawodne pobudzenie i zanik nawet podczas wahań napięcia. Czas działania wynosi ≤15 ms, a czas zwolnienia wynosi ≤8 ms, co spełnia wymagania dotyczące szybkości reakcji większości przemysłowych zastosowań kontrolnych.

Kompaktowa konstrukcja ułatwiająca instalację

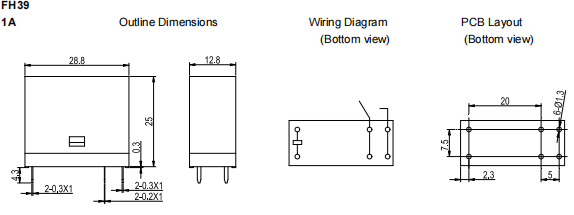

W urządzeniach z ograniczoną przestrzenią instalacyjną fizyczne wymiary komponentów często stają się kluczowym czynnikiem wyboru. FH39 ma wymiary zewnętrzne 28,8 x 12,8 x 25,0 mm, podczas gdy FH39S jest nieco wyższy i ma wymiary 28,8 x 12,8 x 26,5 mm. Obydwa są wyposażone w zaciski PCB odpowiednie do automatycznego wstawiania i produkcji. Ich kompaktowa konstrukcja pozwala na łatwą instalację na tablicach sterowniczych o ograniczonej przestrzeni lub w skrzynkach rozdzielczych, pozostawiając więcej miejsca na ogólny układ.

Warto wspomnieć, że dla tej serii dostępne jest opcjonalnie dedykowane gniazdo przekaźnika. Pozwala to na szybkie okablowanie i wymianę bez lutowania, znacznie skracając czas uruchamiania i konserwacji sprzętu, obniżając koszty konserwacji na miejscu i zwiększając elastyczność użytkowania.

Trwałość i zdolność przystosowania się do środowiska

Dzięki wytrzymałości mechanicznej wynoszącej ponad 5 milionów operacji i doskonałej wytrzymałości elektrycznej pod obciążeniami znamionowymi, seria FH39 doskonale nadaje się do zadań kontrolnych wymagających częstego działania. Zakres temperatur roboczych wynosi od -40°C do 85°C i obejmuje zdecydowaną większość środowisk przemysłowych wewnątrz i na zewnątrz. Możliwość dostosowania do poziomu wilgotności od 5% do 85% zapewnia stabilną i niezawodną pracę nawet w wilgotnych warunkach.

Pod względem odporności na naprężenia mechaniczne seria FH39 wytrzymuje wstrząsy funkcjonalne o prędkości 98 m/s² i wstrząsy niszczące o prędkości 980 m/s². Zachowuje stabilną pracę w warunkach wibracji (10 Hz do 55 Hz, podwójna amplituda 1,5 mm), co potwierdza jego niezawodność konstrukcyjną podczas transportu i pracy.

Zalecenia dotyczące wyboru i użytkowania

Aby w pełni wykorzystać wydajność przekaźników serii FH39, podczas instalacji i użytkowania należy zwrócić uwagę na kilka punktów: Po pierwsze, należy unikać upuszczania przekaźnika lub narażania go na silne uderzenia, aby nie wpłynąć na precyzję wewnętrznej konstrukcji. Po drugie, wybierz odpowiedni typ obudowy w oparciu o rzeczywiste środowisko; w przypadku miejsc silnie zanieczyszczonych niezbędne są uszczelnienia z tworzywa sztucznego. Na koniec, projektując układ PCB, należy zapoznać się z wymaganiami dotyczącymi tolerancji podanymi w specyfikacji: dla wymiarów zewnętrznych ≤1 mm tolerancja powinna wynosić ±0,2 mm; dla wymiarów od 1 mm do 5 mm tolerancja wynosi ±0,3 mm; dla wymiarów ≥5mm tolerancja wynosi ±0,5mm. Zaleca się kontrolę tolerancji samego układu PCB w granicach ±0,1mm.

Podsumowanie

Dzięki dużej obciążalności prądowej 20 A, wysokiemu napięciu izolacji 4000 VAC, szerokiemu wyborowi cewek i kompaktowej konstrukcji, przekaźniki FH39 i FH39S wyróżniają się jako niezawodne produkty w dziedzinie sterowania przemysłowego, oferując zarówno wydajność, jak i elastyczność. Niezależnie od tego, czy są stosowane w urządzeniach automatyki, systemach zasilania, czy modułach sterujących urządzeń gospodarstwa domowego, zapewniają stabilne i bezpieczne przełączanie. Jeśli szukasz niedrogiego przekaźnika przemysłowego do swojego następnego projektu, z pewnością warto rozważyć serię FH39.
