Kompletny przewodnik po trójfazowych przekaźnikach sterujących: zasady, zastosowania i inteligentna ewolucja

W nowoczesnych przemysłowych i komercyjnych systemach zasilania trójfazowy prąd przemienny jest główną siłą napędową świata. Od fabrycznych silników i sprężarek po centralną klimatyzację w dużych budynkach, ich stabilna praca opiera się na ochronie kluczowego elementu — trójfazowego przekaźnika sterującego. W tym artykule dokonamy kompleksowej analizy tego urządzenia, obejmującej wszystko, od jego podstawowej definicji po inteligentne zastosowania. Wyjaśni, dlaczego uznawany jest za „inteligentnego strażnika” przemysłowych systemów elektroenergetycznych.

Podstawowa definicja: więcej niż tylko przełącznik — inteligentny interfejs

Trójfazowy przekaźnik sterujący, znany również jako „stycznik”, jeśli chodzi o sterowanie obciążeniami dużej mocy, to sterowane elektrycznie urządzenie przełączające, które zostało specjalnie zaprojektowane do załączania, wyłączania i sterowania trójfazowymi obciążeniami prądu przemiennego. Jego podstawowa wartość polega na możliwości bezpiecznego sterowania przełączaniem trójfazowego głównego obwodu zasilania o znacznie większej mocy (np. 380 V AC lub więcej) za pomocą obwodu sygnału sterującego małej mocy (np. 24 V DC lub 110 V AC). Dzięki tej konstrukcji możliwe jest „kontrolowanie dużych za pomocą małych i silnych za pomocą słabych”, zasadniczo izolując operatorów od niebezpiecznego obwodu głównego wysokiego napięcia.

Kluczowa różnica w stosunku do standardowego przekaźnika polega na jego obciążalności prądowej i przeznaczeniu projektowym. Standardowe przekaźniki są zwykle używane w obwodach sterujących lub do małych obciążeń jednofazowych, podczas gdy styki, systemy tłumienia łuku i konstrukcja mechaniczna trójfazowego przekaźnika sterującego są wzmocnione dla trójfazowych zrównoważonych obciążeń, wysokich prądów rozruchowych podczas uruchamiania/zatrzymywania i częstej pracy. Zasadniczo jest to krytyczny interfejs wykonawczy pomiędzy systemami automatyki a głównym systemem zasilania, zapewniający ustandaryzowany, niezawodny punkt połączenia do integracji ze sterownikami PLC (programowalnymi sterownikami logicznymi), DCS (rozproszonymi systemami sterowania), softstartami lub systemami zarządzania energią.

Podstawowa wartość: wielowymiarowy kamień węgielny bezpieczeństwa, ochrony zasobów i ciągłości

Konieczność stosowania trójfazowych przekaźników sterujących wynika z rygorystycznych wymagań środowisk przemysłowych w zakresie bezpieczeństwa, niezawodności i wydajności.

Niezbędna bariera bezpieczeństwa : Zapewnia istotną barierę bezpieczeństwa dla personelu obsługującego i konserwującego. Inżynierowie mogą zdalnie sterować urządzeniami wysokiego napięcia i dużej mocy w hali produkcyjnej z odległości kilkudziesięciu metrów, w bezpiecznej sterowni niskiego napięcia, za pomocą przycisków lub interfejsu HMI (interfejs człowiek-maszyna), co znacznie zmniejsza ryzyko związane z bezpośrednią obsługą rozdzielnic wysokiego napięcia.

Ochrona zasobów krytycznych : Silniki i inne urządzenia obrotowe stanowią podstawowe aktywa przemysłowe. Ich najbardziej śmiercionośnymi „zabójcami” są często utrata fazy, brak równowagi, przeciążenie i zbyt niskie napięcie. Przekaźniki sterujące współpracują z niezależnymi modułami zabezpieczeń termomagnetycznych lub elektronicznymi przekaźnikami przeciążeniowymi, tworząc dwuwarstwowy schemat zabezpieczeń. Na przykład stan zaniku fazy może spowodować wzrost prądu w pozostałych dwóch fazach pracującego silnika. Wzrost ten może osiągnąć nawet 1,73-krotność normy. Może to prowadzić do szybkiego przegrzania i wypalenia. Poważna asymetria napięcia powoduje powstawanie prądów o kolejności przeciwnej. Prądy te powodują dodatkowe ogrzewanie i wibracje. Jednakże przekaźnik może wykryć i przerwać obwód w ciągu kilkudziesięciu milisekund, zapobiegając w ten sposób katastrofalnym uszkodzeniom.

Fundacja Ciągłości Działania i Efektywności Energetycznej : Nieplanowane przestoje oznaczają znaczną stratę w produkcji przemysłowej. Dzięki zabezpieczeniom zapobiegawczym przekaźniki pozwalają uniknąć przestojów w produkcji i napraw trwających dni, a nawet tygodnie, spowodowanych spaleniem silnika. Zapewniają również, że sprzęt działa pod napięciem znamionowym i w zrównoważonych warunkach. Badania pokazują, że długoterminowa asymetria napięcia wynosząca 3,5% może podnieść temperaturę silnika o 25%, zmniejszyć wydajność i zwiększyć zużycie energii. Monitorując i generując alarmy, przekaźniki zachęcają użytkowników do poprawy jakości sieci, bezpośrednio oszczędzając koszty energii.

Fizyczny czynnik umożliwiający automatyzację i inteligencję : Jest to elementarna „jednostka” stanowiąca podstawę całej współczesnej logiki automatyki. Niezależnie od tego, czy chodzi o rozruch silnika w układzie gwiazda-trójkąt, sekwencyjny start/stop dla wielu urządzeń, czy też reakcję na sygnały temperatury/wilgotności z systemu zarządzania budynkiem, ostateczna realizacja opiera się na niezawodnym otwieraniu i zamykaniu trójfazowego przekaźnika sterującego.

Ewolucja inteligentnego monitorowania: od ochrony pasywnej do aktywnej diagnostyki

Najnowsze trójfazowe przekaźniki sterujące to znacznie więcej niż tylko proste jednostki przełączające. W ramach zintegrowanych funkcji mogą teraz monitorować i diagnozować jakość energii online. Stale „nasłuchują” i analizują „stan zdrowia” zasilania trójfazowego.

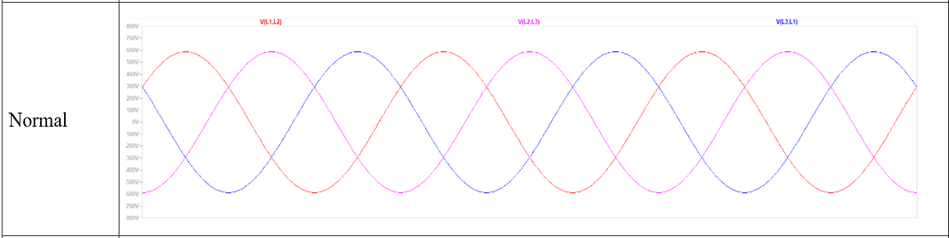

Idealna trójfazowa sieć energetyczna

Do głównych monitorowanych i chronionych stanów nietypowych należą:

Utrata fazy: Spowodowane przepaleniem bezpiecznika, spawaniem/awarią styków stycznika, przerwaniem przewodów lub luźnymi połączeniami.

Nieprawidłowa kolejność faz : Sprzęt wymagający kierunku obrotu, taki jak pompy i wentylatory, jest podatny na odwrócenie mechaniczne lub nawet uszkodzenie, jeśli kolejność faz jest nieprawidłowa.

Asymetria napięcia : Jest to spowodowane nierównomiernym rozkładem obciążenia jednofazowego. Jest to również spowodowane problemami z siecią. A jest to spowodowane asymetryczną impedancją. Asymetria napięcia przekraczająca 2% zazwyczaj wymaga uwagi.

Przepięcie i podnapięcie : Wahania napięcia wykraczające poza tolerancję sprzętu mogą uszkodzić izolację lub spowodować niewystarczający moment obrotowy i przegrzanie.

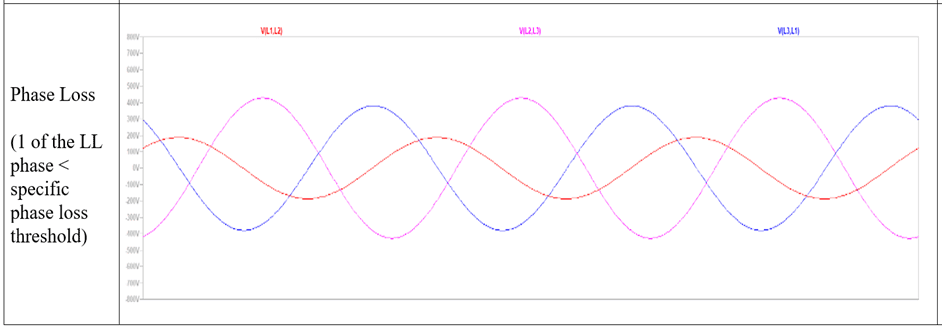

Trójfazowa sieć elektroenergetyczna ze stratą jednofazową

W zależności od głębokości funkcjonalnej przekaźniki monitorujące można podzielić na:

Typ podstawowy : Monitoruje utratę fazy i kolejność faz.

Typ standardowy : Dodaje podstawowe monitorowanie asymetrii napięcia, nadmiernego/podnapięciowego napięcia.

Ulepszony/inteligentny typ: Oferuje programowalne progi, opóźnienia czasowe, obliczenia asymetrii i może integrować monitorowanie prądu, pomiar mocy, a nawet przesyłanie danych za pośrednictwem interfejsów komunikacyjnych.

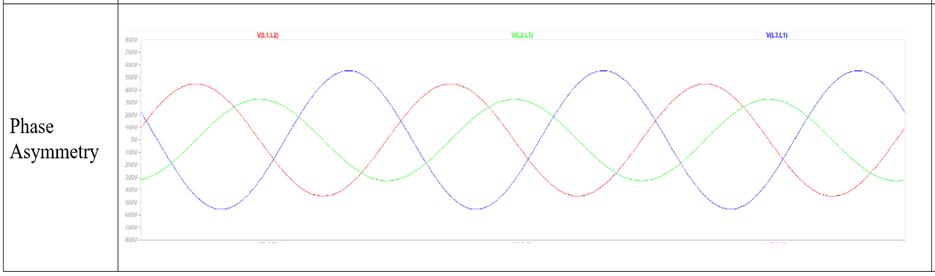

Trójfazowa sieć elektroenergetyczna z asymetrią faz

Kiedy którykolwiek parametr przekracza ustawiony próg bezpieczeństwa, wewnętrzny obwód logiczny przekaźnika powoduje zmianę stanu styków wyjściowych. Zwykle stosuje się to do przerwania obwodu sterującego stycznika głównego, zatrzymując w ten sposób urządzenie. Może także wykorzystywać dodatkowy zestaw styków pomocniczych do wyzwalania alarmów dźwiękowych lub wizualnych.

Zasada działania: Genialne połączenie elektromagnetyzmu i nauki o materiałach

Działa na tej samej podstawowej idei, co klasyczny elektromagnetyzm, ale nowoczesne projekty wykorzystują wiele ulepszeń w zakresie materiałów i inżynierii mechanicznej.

Energetyzacja i wytwarzanie siły : Po przyłożeniu napięcia sterującego do cewki wytworzone pole magnetyczne magnesuje nieruchomy rdzeń, przyciągając ruchomy rdzeń (twornik). Materiał izolacyjny cewki i konstrukcja uzwojenia zapewniają długoterminową odporność na ciepło i dokładne napięcie odbioru.

Mechaniczna skrzynia biegów i zamknięcie styku: Ruch twornika przenoszony jest poprzez mechaniczne połączenie ze stykami głównymi i pomocniczymi. Główne styki składają się zwykle ze stopów na bazie srebra (np. tlenku srebra i kadmu lub tlenku srebra i cyny), które zapewniają dobrą przewodność i odporność na erozję łukową oraz niską rezystancję styku. W momencie zamknięcia styku wbudowane sprężyny dociskowe zapewniają początkowy nacisk styku, zmniejszając ryzyko odbicia i spawania.

Zarządzanie łukiem i łamanie: Przerywanie wysokich prądów powoduje powstawanie łuków wysokotemperaturowych. Przekaźniki wykorzystują technologię komory łukowej z metalowymi siatkami do rozszczepiania, chłodzenia i wydłużania łuku w celu szybkiego gaszenia. Ma to kluczowe znaczenie dla zapewnienia trwałości styków i bezpiecznej zdolności wyłączania.

Zwolnij i zresetuj : Po zaniku sygnału sterującego cewka ulega rozmagnesowaniu. Sprężyna powrotna, która jest zwykle silniejsza niż sprężyna stykowa, następnie szybko popycha zworę z powrotem do pierwotnego położenia. Styki rozdzielają się tak szybko, jak to możliwe, aby zminimalizować czas wyładowania łukowego.

Typowy schemat okablowania trójfazowego przekaźnika sterującego

Podstawowe komponenty i naukowy przewodnik po wyborze

Typowy trójfazowy przekaźnik sterujący składa się z następujących precyzyjnych podsystemów:

Układ elektromagnetyczny: Zawiera szpulkę, cewkę, rdzeń stacjonarny wykonany z laminowanych arkuszy stali krzemowej w kształcie litery E lub U oraz rdzeń ruchomy. Konstrukcja blach ze stali krzemowej, charakteryzująca się dużą przepuszczalnością i niskimi stratami prądu wirowego, zapewnia wysoką wydajność, niskie zużycie energii i niskie wytwarzanie ciepła.

System kontaktowy:

Główne kontakty: Istnieją trzy pary przewodzące prąd obwodu głównego, które mają dużą powierzchnię i duże wymagania materiałowe.

Styki pomocnicze: W przypadku obwodów sterujących zwykle stosuje się modułowe konstrukcje wtykowe umożliwiające elastyczną konfigurację, zapewniające sygnały normalnie otwarte (NO) i normalnie zamknięte (NC).

System tłumienia łuku: Składa się głównie z osłony łukowej wykonanej z ceramiki lub tworzywa sztucznego o wysokiej wytrzymałości i wewnętrznego zestawu stalowych płyt rozdzielających pokrytych miedzią.

Mechanizm i obudowa: Obudowa z tworzywa sztucznego lub termoutwardzalnego o wysokiej wytrzymałości zapewniająca izolację, ochronę (stopień ochrony IP) i wsparcie mechaniczne.

Pięciostopniowa metoda selekcji naukowej:

Określ charakterystykę obciążenia: Zidentyfikuj, czy obciążeniem jest silnik, piec oporowy czy transformator? Kluczowe parametry obejmują prąd rozruchowy silnika (zwykle 5–7 razy większy od prądu znamionowego) i cykl pracy (np. S1 dla pracy ciągłej lub S3 dla przerywanej pracy okresowej).

Dopasuj parametry elektryczne:

Napięcie cewki: Musi dokładnie odpowiadać napięciu zasilania sterowania (AC/DC, wartość).

Znamionowy prąd operacyjny (Ie) : Określone jest napięcie, przy którym styki główne mogą przewodzić prąd. Musi być większy niż prąd pełnego obciążenia obciążenia (FLC). W przypadku obciążeń silnika należy uwzględnić szok termiczny podczas rozruchu i pozostawić margines 10–15%.

Znamionowe napięcie izolacji (Ui) i napięcie wytrzymywane impulsu (Uimp) : Musi odpowiadać poziomowi siatki.

Wybierz kategorię funkcji i wydajności:

Kategoria użytkowania: Najpopularniejsze są AC-3 (rozruch/zatrzymanie silnika klatkowego) lub AC-1 (obciążenie rezystancyjne). Kategoria AC-3 wymaga większej zdolności wyłączania.

Potrzeby monitorowania: Czy wymagane jest monitorowanie napięcia? Czy potrzebne są regulowane progi i opóźnienia? Czy potrzebna jest pamięć i sygnalizacja błędów?

Żywotność elektryczna i trwałość mechaniczna : Odnosi się do liczby niezawodnych operacji w warunkach znamionowych. Sprawdź sposób montażu (szyna DIN lub śruba), wymaganą liczbę styków pomocniczych i czy do sterowania rewersyjnego potrzebna jest blokada mechaniczna lub moduły czasowe/komunikacyjne.

Potwierdź instalację i akcesoria: Sprawdź metodę montażu. Może to być szyna DIN lub śruba. Sprawdź także wymaganą liczbę styków pomocniczych. Oraz czy do sterowania odwracalnego potrzebna jest blokada mechaniczna lub moduły czasowe/komunikacyjne.

Przydatność środowiskowa: Weź pod uwagę temperaturę otoczenia. Weź pod uwagę wilgotność. Weź pod uwagę kurz. Weź pod uwagę gazy korozyjne. Weź pod uwagę wibracje. Wybierz odpowiedni stopień ochrony (kod IP). Wybierz odpowiedni materiał/proces.

Zastosowania branżowe i perspektywy na przyszłość

Trójfazowy przekaźnik sterujący jest wszechstronnym komponentem podstawowym o zastosowaniach obejmujących:

Produkcja: Obrabiarki, przenośniki, wtryskarki i sprężarki wymagają sterowania silnikiem.

Infrastruktura: Pompy, wentylatory, centrale wentylacyjne, szafy rozdzielcze oświetlenia.

Nowa Energia: Do inwerterów fotowoltaicznych stosuje się szafy zgodne ze standardem sieciowym, a do stacji ładowania stosuje się sterowanie modułami mocy.

Automatyka budynków: Automatyczne sterowanie pompami wody użytkowej, pompami przeciwpożarowymi, urządzeniami wentylacyjnymi.

Przyszłe trendy rozwojowe wyraźnie wskazują na głęboką inteligencję i integrację:

Monitorowanie stanu i konserwacja predykcyjna: Przekaźniki nowej generacji będą integrować bardziej zaawansowane czujniki zdolne do monitorowania erozji styków, wzrostu temperatury, stanu cewek i wykorzystywać algorytmy do przewidywania pozostałego okresu użytkowania, umożliwiając przejście od „planowanej wymiany” do „konserwacji na żądanie”.

Głęboka integracja z przemysłowym IoT: Dzięki integracji protokołów Ethernetu przemysłowego, takich jak Profinet, EtherCAT, Modbus TCP itp., przekaźniki staną się inteligentnymi węzłami w sieci IIoT, przesyłającymi w czasie rzeczywistym dane dotyczące prądu, napięcia, zużycia energii, stanu i informacji o alarmach, zapewniając podstawowe dane dla cyfrowych bliźniaków i zarządzania energią.

Integracja bezpieczeństwa funkcjonalnego: Integracja funkcji bezpieczeństwa zgodnych z normami takimi jak IEC 61508 lub ISO 13849, takimi jak Safe Torque Off (STO), umożliwia bezpośrednie zastosowanie w systemach sterowania bezpieczeństwem budynków, upraszczając projektowanie pętli bezpieczeństwa.

Fuzja i miniaturyzacja urządzeń: Funkcje będą dalej integrować się z funkcjami przetwornic częstotliwości, softstartów i urządzeń zabezpieczających, tworząc inteligentne sterowniki silników, które łączą sterowanie, zabezpieczenia, regulację prędkości i diagnostykę, przy jednoczesnym ciągłym wzroście gęstości mocy.

Wniosek

Trójfazowy przekaźnik sterujący ewoluował od prostego przełącznika elektromechanicznego do kluczowego inteligentnego urządzenia integrującego monitorowanie mocy, ochronę sprzętu, realizację logiki i gromadzenie danych. Jest stabilnym kamieniem węgielnym piramidy automatyki przemysłowej i pomostem łączącym fizyczny świat mocy z cyfrowym światem informacji. Dogłębne zrozumienie jego zasad, wartości i sposobów doboru jest niezbędne nie tylko dla zapewnienia niezawodnej pracy poszczególnych urządzeń, ale także dla budowy bezpiecznych, wydajnych, elastycznych i przyszłościowych nowoczesnych przemysłowych systemów elektroenergetycznych. Jego rola będzie coraz bardziej istotna w kontekście Przemysłu 4.0 i celów dual carbon.
