Jaka jest różnica między przekaźnikiem elektromechanicznym a przekaźnikiem półprzewodnikowym? – Wyjaśnienie EMR i SSR

Zasady działania przekaźników elektromagnetycznych i przekaźników półprzewodnikowych

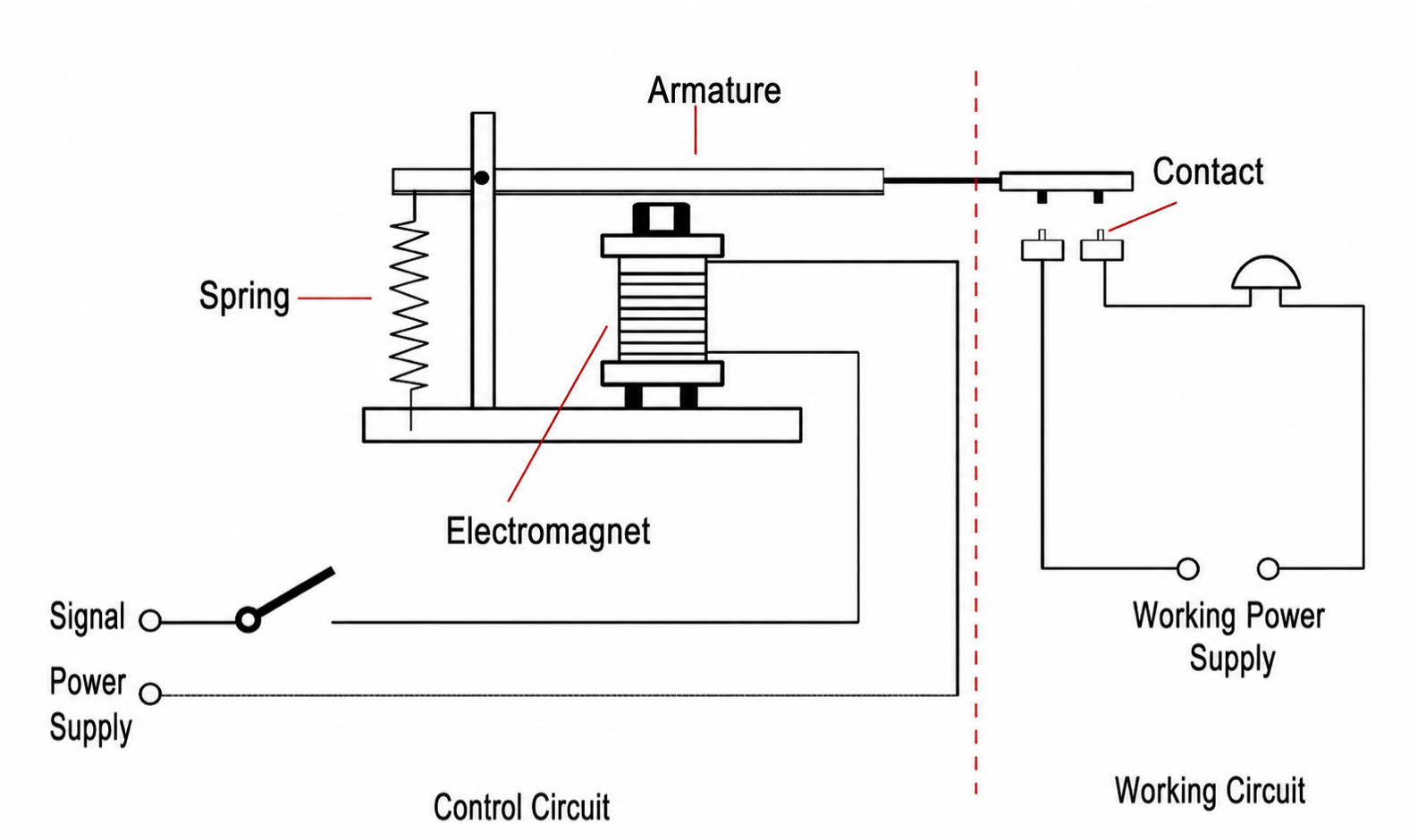

Przekaźnik elektromagnetyczny (EMR)

Historia przekaźników elektromagnetycznych sięga rozwoju techniki telegraficznej w XIX wieku. Ich działanie opiera się na indukcji elektromagnetycznej: gdy cewka po stronie sterującej jest pod napięciem, wytwarza pole magnetyczne, które przyciąga twornik, powodując zamykanie lub otwieranie styków mechanicznych i w ten sposób kontrolując obwód obciążenia.

Charakterystyka:

• Zawiera fizyczne części ruchome (styki i zworę).
• Proces sterowania przypomina „fizyczny przełącznik” z intuicyjnymi i przejrzystymi stanami włączenia/wyłączenia.
• Podlega zużyciu mechanicznemu, wyładowaniom łukowym i problemom z odbijaniem styków.

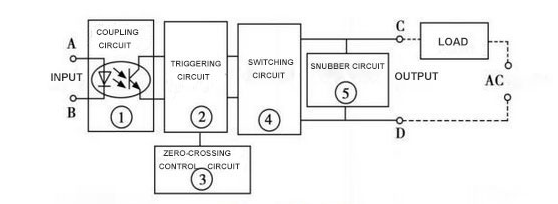

Przekaźnik półprzewodnikowy (SSR)

Przekaźniki półprzewodnikowe to nowy typ przekaźników, który pojawił się w ostatnich dziesięcioleciach wraz z rozwojem urządzeń półprzewodnikowych mocy. Nie zawierają wewnętrznie styków mechanicznych i zazwyczaj składają się z elementów, takich jak transoptory, tyrystory (SCR), triaki, tranzystory MOSFET lub IGBT. Sygnał sterujący na końcu wejściowym jest izolowany optycznie i następnie steruje włączaniem lub wyłączaniem urządzeń półprzewodnikowych mocy, kontrolując w ten sposób obwód obciążenia.

Charakterystyka:

• Brak elementów mechanicznych; przełączanie odbywa się za pomocą elementów elektronicznych.
• Wysoka prędkość przełączania (zazwyczaj na poziomie milisekund lub nawet mikrosekund).
• Cicha praca, brak wyładowań łukowych i zużycia mechanicznego.
• Wykazuje spadek napięcia w kierunku przewodzenia i niewielki prąd upływowy.

Kluczowe różnice w wydajności i charakterystycznych cechach

Różnice w wydajności przekaźników często bezpośrednio determinują ich wartość aplikacyjną. Kluczowe rozróżnienia obejmują:

Szybkość przełączania

Przekaźniki elektromagnetyczne, ograniczone działaniem mechanicznym, zwykle przełączają się w ciągu 5–20 milisekund. Przekaźniki półprzewodnikowe, w pełni kontrolowane przez komponenty elektroniczne, osiągają czas reakcji poniżej 1 milisekundy, dzięki czemu nadają się do sterowania wysoką częstotliwością.

Żywotność i niezawodność

Żywotność EMR zależy od trwałości styków. Podczas gdy wytrzymałość mechaniczna może sięgać milionów cykli, wytrzymałość elektryczna często osiąga szczyt przy setkach tysięcy cykli, ze znaczną degradacją w warunkach wysokiego prądu lub częstego przełączania. SSR nie wykazują zużycia mechanicznego, co teoretycznie zapewnia niemal nieskończoną żywotność. Mogą działać stabilnie przez długi czas, o ile elementy elektroniczne pozostają nienaruszone.

Hałas i zakłócenia elektromagnetyczne

Podczas przełączania elementy EMR wytwarzają dźwięk „klikania”, a wyładowania łukowe pomiędzy stykami mogą powodować zakłócenia elektromagnetyczne. Przekaźniki SSR działają całkowicie cicho, bez wyładowań łukowych, co czyni je szczególnie odpowiednimi do stosowania w wrażliwym na hałas sprzęcie medycznym, laboratoryjnym i komunikacyjnym.

Zużycie energii i wytwarzanie ciepła

Urządzenia EMR zużywają energię podczas zasilania cewki, ale spadek napięcia na stykach jest wyjątkowo niski po przewodzeniu, co powoduje znikomy dodatkowy pobór mocy w sekcji obciążenia. Przekaźniki SSR generują zauważalne ciepło ze względu na spadek napięcia przewodzenia, gdy wzrasta prąd obciążenia, co wymaga dodatkowego projektu rozpraszania ciepła.

Izolacja i bezpieczeństwo

EMR praktycznie nie wykazują prądu upływowego, gdy styki są otwarte, zapewniając doskonałą izolację. Przekaźniki SSR zazwyczaj charakteryzują się niewielkim prądem upływowym w stanie wyłączonym, co wymaga szczególnej uwagi w zastosowaniach wymagających „zerowego wycieku” (np. przyrządy pomiarowe, sprzęt medyczny).

Scenariusze zastosowań i rozważania dotyczące wyboru

Wybór przekaźnika zależy od rodzaju obciążenia, częstotliwości sterowania, środowiska operacyjnego i ograniczeń budżetowych.

Odpowiednie scenariusze dla przekaźników elektromagnetycznych

Sterowanie niską częstotliwością : Tradycyjne obciążenia, takie jak oświetlenie, grzejniki i silniki.

Wysokie skoki prądu : Styki EMR lepiej wytrzymują prądy rozruchowe.

Ograniczenia budżetowe : EMR oferują niski koszt oraz łatwą konserwację i wymianę.

Odpowiednie scenariusze dla przekaźników półprzewodnikowych

Sterowanie wysoką częstotliwością : Szybkie przełączanie w zautomatyzowanych liniach produkcyjnych.

Środowiska wrażliwe na hałas : Szpitale, laboratoria, instrumenty precyzyjne.

Surowe warunki : Przetworniki SSR zapewniają większą niezawodność w warunkach dużych wibracji i dużej wilgotności.

Trend w kierunku stosowania hybryd

Inżynierowie często łączą w systemach EMR i SSR. Na przykład przekaźniki SSR obsługują szybkie przełączanie o wysokiej częstotliwości, podczas gdy przetworniki EMR zapewniają ostateczną izolację lub awaryjne odłączenie obwodu. Takie podejście wydłuża żywotność przy jednoczesnej redukcji kosztów.

Porównanie testów trwałości i niezawodności

Żywotność jest kluczową miarą w zastosowaniach inżynierii przekaźników. Dane eksperymentalne ilustrują:

• Typowy EMR osiąga 100 000 cykli elektrycznych przy prądzie znamionowym, rozciągając się do 500 000 cykli w warunkach niewielkiego obciążenia.
• W identycznych warunkach przekaźnik SSR może z łatwością wytrzymać dziesiątki milionów operacji przełączania, a jego żywotność w dużej mierze zależy od wytrzymałości napięciowej i rozpraszania ciepła jego elementów półprzewodnikowych.

Co więcej, SSR zazwyczaj przewyższają EMR w trudnych warunkach. Na przykład w warunkach wysokiej wilgotności lub wibracji styki EMR mogą utleniać się, odbijać się, a nawet zacierać, podczas gdy na SSR nie mają wpływu czynniki mechaniczne.

Przyszłe trendy rozwojowe

Wraz z rozwojem inteligentnej produkcji, Internetu rzeczy i nowej energii zapotrzebowanie na przekaźniki ewoluuje w nowych kierunkach:

Sterowanie wysoką częstotliwością : Ponieważ urządzenia automatyki w coraz większym stopniu opierają się na szybkim sterowaniu, udział w rynku SSR będzie nadal rósł.

Wysoka moc i optymalizacja termiczna : Postęp w technologii półprzewodników będzie stopniowo zmniejszał straty przewodzenia w nowych SSR, zmniejszając zależność od rozpraszania ciepła.

Inteligentne przekaźniki : Przyszłe przekaźniki mogą integrować funkcje monitorowania stanu, samoobrony i komunikacji na odległość, ewoluując w kierunku „inteligentnych modułów”.

Przekaźniki hybrydowe : Łącząc wysoką obciążalność prądową EMR z dużą szybkością przełączania SSR, coraz większa liczba producentów opracowuje przekaźniki hybrydowe.
