Przekaźnik mocy W12T 40A | Przekaźnik PCB do systemów ładowania pojazdów elektrycznych i systemów fotowoltaicznych

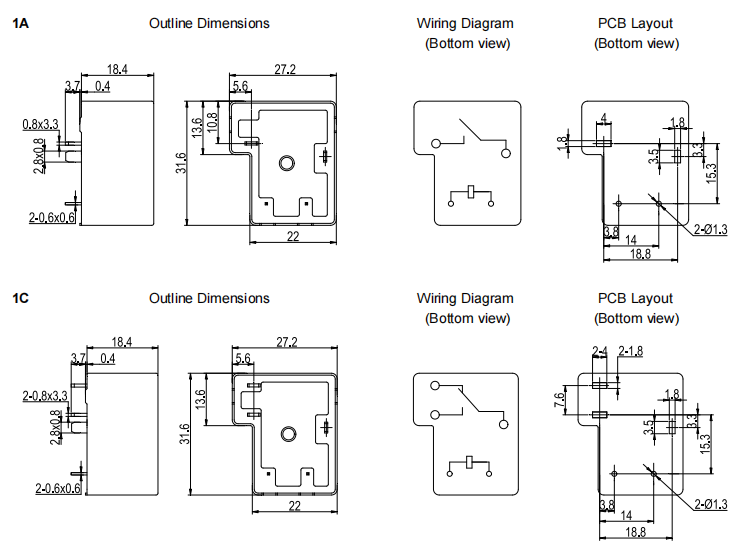

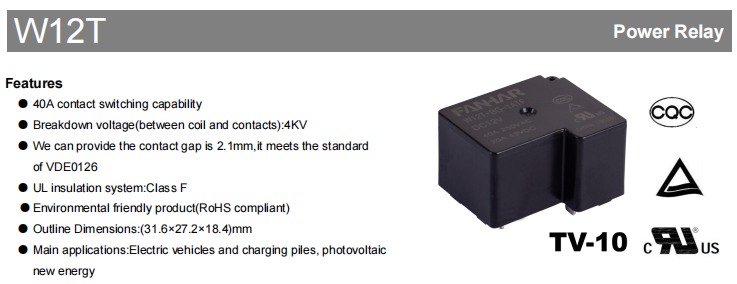

W12T to przekaźnik mocy 40 A wprowadzony na rynek przez firmę FANHAR Electronics, przeznaczony do zastosowań związanych z kontrolą mocy o dużej mocy, takich jak pojazdy elektryczne, stacje ładujące i fotowoltaiczne (PV) systemy energii odnawialnej. Przekaźnik ma możliwość przełączania styków 40 A, maksymalne wytrzymywane napięcie dielektryczne 4000 V AC między cewką a stykami oraz opcjonalną przerwę styków ≥2,1 mm. Zapewniając wydajność przełączania przy dużym obciążeniu, spełnia również wymagania dotyczące izolacji elektrycznej i bezpieczeństwa w nowych urządzeniach energetycznych. Dzięki kompaktowej konstrukcji do montażu na płytce drukowanej, W12T ma wymiary zaledwie 31,6 × 27,2 × 18,4 mm i jest dostępny w szerokiej gamie opcji napięcia cewki, aby dopasować się do różnych potrzeb projektowych sprzętu. Jest szeroko stosowany w nowych systemach sterowania mocą energii.

1. Cechy produktu

Możliwość przełączania wysokoprądowego 40A
W12T ma znamionowe obciążenie sterujące 40A 250VAC. Typ standardowy obsługuje obciążenia 20A 30VDC, natomiast typ BG obsługuje obciążenia 20A 48VDC DC. Maksymalna moc przełączania sięga 10000VA, spełniając wymagania dotyczące kontroli mocy urządzeń dużej mocy.

Wysoka wydajność izolacji zapewniająca większe bezpieczeństwo systemu
Aby spełnić wymagania izolacyjne nowego sprzętu energetycznego, W12T oferuje doskonałą izolację elektryczną:

Maksymalne napięcie wytrzymywane dielektryka pomiędzy cewką a stykami: 4000VAC

Napięcie wytrzymywane dielektryka między stykami (typ BG): 2500VAC

Początkowa rezystancja izolacji: 1000MΩ (przy 500VDC)

Doskonała wydajność izolacji przyczynia się do poprawy bezpieczeństwa i niezawodności działania.

Opcjonalna szczelina stykowa ≥2,1 mm
Typ W12T BG zapewnia przerwę stykową ≥2,1 mm, zgodnie z europejską normą fotowoltaiczną VDE0126. Spełnia to zapotrzebowanie na większe odległości izolacji styków w niektórych zastosowaniach systemów fotowoltaicznych.

Wysokiej jakości materiał kontaktowy
W12T Seria wykorzystuje AgSnO₂ (tlenek srebra i cyny) jako materiał kontaktowy. AgSnO₂ wykazuje doskonałą odporność na erozję łukową, niską i stabilną rezystancję kontaktową, dobrą przewodność cieplną i wyjątkowe właściwości przeciwspawalnicze. Skutecznie redukuje wyładowania łukowe i wydłuża żywotność przekaźnika.

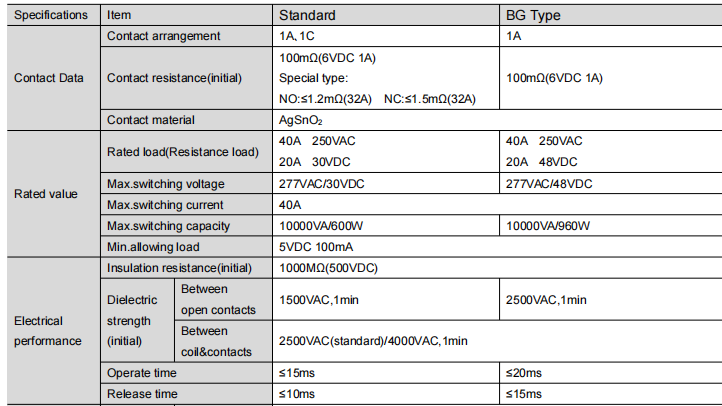

2. Parametry wydajności

Szeroki zakres opcji napięcia cewki
Aby dostosować się do różnorodnych projektów systemów sterowania, W12T jest dostępny w wersjach o różnych napięciach cewek, w tym:
[Patrz tabela specyfikacji cewek w oryginalnym arkuszu danych]

Moc znamionowa cewki typu standardowego: 900mW

Moc znamionowa cewki typu BG: 1400mW

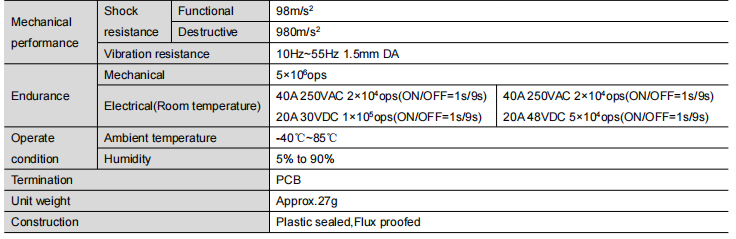

Stabilne i niezawodne działanie mechaniczne i elektryczne
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Żywotność mechaniczna: 5 milionów operacji

Żywotność elektryczna:

40A 250VAC: 20 000 operacji

20A 30VDC (typ standardowy): 100 000 operacji

20A 48VDC (typ BG): 50 000 operacji

Czas zadziałania (typ standardowy): ≤15ms

Czas zwolnienia (typ standardowy): ≤10ms

Zakres temperatur pracy: -40°C do 85°C , odpowiednie do różnych zastosowań przemysłowych i nowych urządzeń energetycznych.

Wiele atestów bezpieczeństwa

W12T has obtained several domestic and international product certifications, including: UL/cUL, TÜV, CQC

Certyfikaty te obejmują zastosowania z obciążeniem 40 A AC i 20 A DC, wspierając wykorzystanie produktu na różnych rynkach.

3. Typowe obszary zastosowań

Zgodnie z kartą produktu, W12T jest używany głównie w:

Pojazdy elektryczne (EV)

Nowe stosy ładowania pojazdów energetycznych

Urządzenia fotowoltaiczne (PV) wykorzystujące energię odnawialną

Jego zdolność przełączania przy wysokim prądzie i wydajność izolacji spełniają wymagania dotyczące kontroli mocy powyższych zastosowań.

4. Dlaczego warto wybrać przekaźnik mocy W12T?

Jako przekaźnik mocy 40A zaprojektowany dla nowego sektora energetycznego, W12T łączy w sobie wysoką obciążalność, wydajność izolacji i niezawodność. Kluczowe zalety to:

Możliwość przełączania obciążenia 40A AC

Napięcie wytrzymywane dielektrykiem do 4000VAC pomiędzy cewką a stykami

Opcjonalna przerwa stykowa ≥2,1 mm, zgodna z normą VDE0126 PV

Szeroki zakres napięć cewki od 5V do 110VDC

System izolacji UL klasy F

Zakres temperatury pracy -40°C do 85°C

Certyfikowane przez UL, TÜV, CQC itp.

Nadaje się do pojazdów elektrycznych, słupów ładujących, fotowoltaiki i innych nowych zastosowań energetycznych

5. Podsumowanie

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
